Special Incremental Encoder I/159
- Manufacturer: ELCIS Encoder
- Category: Encoder, Incremental Encoder, Special Incremental Encoder, SENSORS

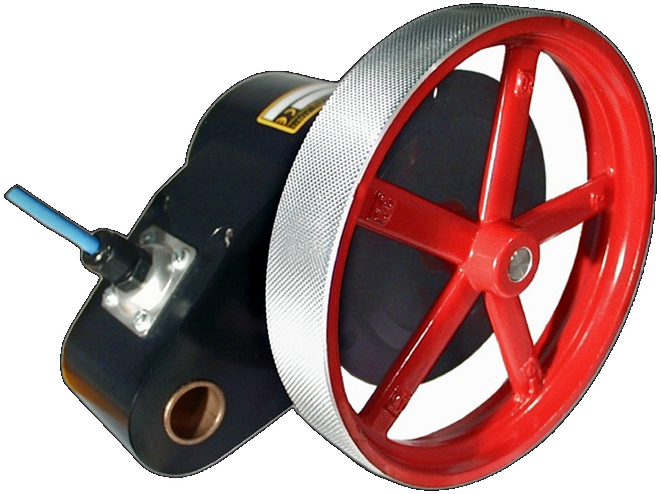

El ELCIS 159 (I/159) es un encoder incremental con rueda métrica en voladizo, de 1 a 5000 impulsos por vuelta. Va montado sobre un pivote de Ø20 H8 con casquillo sinterizado autolubricado y es apto para usos industriales muy pesados: corte de chapa metálica, madera y vidrio. La base y la tapa son de aluminio anodizado, el eje es de Ø11 mm en acero inoxidable y el conjunto pesa 2800 g. La rueda de medida puede ser metálica o de goma, moleteada o lisa. Ofrece frecuencia máx. de 60 kHz (100 kHz opcional), alimentación de 5 a 30 Vcc según código y electrónicas NPN, PNP, push-pull, line driver, TTL, discriminador y senoidal 1 Vpp. Se conecta por cable, conector, conector en extremo de cable o caja de bornes.
The base and lid are made of anodized aluminum, the shaft is Ø11 mm in stainless steel, and the assembly weighs 2800 g. The pivot hole is Ø20 H8, and the measuring wheel can be metal or rubber, knurled or smooth.
Ofrece de 1 a 5000 impulsos por vuelta con frecuencia máx. de 60 kHz (100 kHz opcional), alimentación de 5 a 30 Vcc según código y electrónicas NPN, PNP, push-pull, line driver, TTL, discriminador y senoidal 1 Vpp. Se conecta por cable, conector, conector en extremo de cable o caja de bornes.

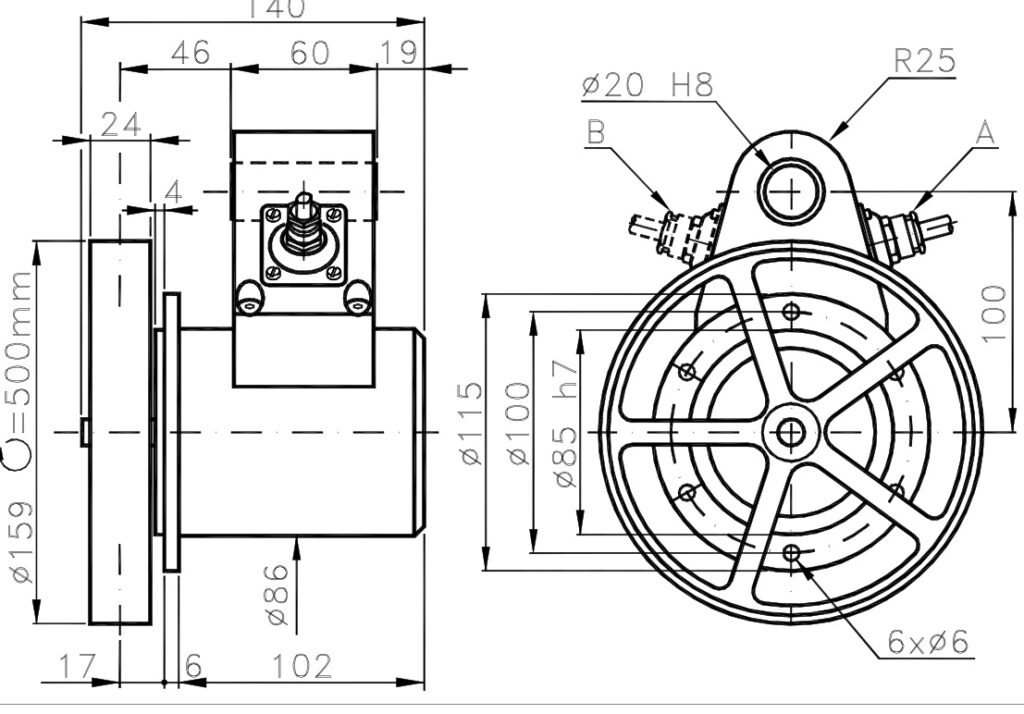

- Cantilevered metric wheel: development of 500 mm (Ø159 mm) in the drawn version.
- Self-lubricating pivot: self-lubricating sintered bushing and Ø20 H8 pivot hole.
- Materials: anodized aluminum base and lid, 2800 g and Ø11 mm stainless steel shaft.
- Four measuring wheels: metallic or rubber, knurled or smooth.
Technical Frequently Asked Questions
How is the I/159 encoder mounted?
On a pivot with a self-lubricating sintered bushing; the pivot hole in the plane is Ø20 H8.
What types of measuring wheels are available?
Four: knurled metal (standard), smooth metal (A), smooth rubber (B), and knurled rubber (C). The version shown in the drawing has a length of 500 mm (Ø159 mm).
What are the intended uses of this encoder?
According to ELCIS, it is suitable for very heavy industrial uses: cutting sheet metal, wood and glass.
Properties
| Feature | Specification |
|---|---|
| Mechanics | |
| Weight | 2800 g |
| Axis | Ø 11 mm en acero inoxidable (personalizable bajo pedido) |
| max. axial/radial load. | 10 kg |
| Bearing life | 1.5 × 10⁹ revolutions |
| Electric | |
| Exit-side protection | According to connection (see "Possible Connections") (IP rating according to IEC EN 60529, EN 60529, IEC 529) |
| Feeding | 5÷30 Vcc according to code (see "Possible Feeds") |
| Max. consumption. | 120 mA (standard) / 180 mA (line driver) (customizable upon request) |
| Impulses per lap | 1 to 5000 |
| Max frequency. | 60 kHz (100 kHz optional) |
| Protection and environment | |
| axle-side protection | IP66 standard / IP67 sealed (option Z) / IP53 low torque (option B) (IP rating according to IEC EN 60529, EN 60529, IEC 529) |
| max. continuous RPM | 4500 rpm (std) / 3000 rpm (option Z) / 6000 rpm (option B) (turn signals: +30 %) |
| Impact resistance | 50 G × 11 ms |
| Vibration resistance | 12 G (10 ÷ 2000 Hz) |
| Working temperature | 0 ÷ +70 °C (customizable upon request) |
| Storage temperature | -30 ÷ +85 °C |
| Reference | Configuration |
|---|---|
| I/159-5-824-M-P-CV-A-01+R500AZI1595824MPCVA01+R500AZ | 5 impulsos/vuelta · 8 ÷ 24 V · monodireccional · PNP · Cable (1 m, IP65) · salida salida a |
| I/159-5-824-M-P-CV-A-01+R500AZ11I1595824MPCVA01+R500AZ11 | 5 impulsos/vuelta · 8 ÷ 24 V · monodireccional · PNP · Cable (1 m, IP65) · salida salida a |
| I/159-500-824-B-B-CM-BI159500824BBCMB | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Push-pull pro · Conector 7 polos normal (IP65) · salida salida b |
| I/159A-2000-824-BZ-H-CL-AI159A2000824BZHCLA | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull · Conector 10 polos normal (IP65) · salida salida a |
| I/159A-500-1828-B-B-CM-A+R500AL11I159A5001828BBCMA+R500AL11 | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional · Push-pull pro · Conector 7 polos normal (IP65) · salida salida a |
| I/159B-100-824-B-CM-A+R500GL11I159B100824BCMA+R500GL11 | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Standard NPN · Conector 7 polos normal (IP65) · salida salida a |
| I/159B-500-824-B-B-CM-BI159B500824BBCMB | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Push-pull pro · Conector 7 polos normal (IP65) · salida salida b |
| I/159B-500-8245-BZ-N-CV-A-05+R500GL11I159B5008245BZNCVA05+R500GL11 | 500 impulsos/vuelta · 8 ÷ 24 / 5 V · bidireccional + impulso cero · Driver 26LS31 · Cable (1 m, IP65) · salida salida a |
| I/159C-2-12-B-P-CV-A+R500GZ11I159C212BPCVA+R500GZ11 | 2 impulsos/vuelta · 12 V ±5 % · bidireccional · PNP · Cable (1 m, IP65) · salida salida a |
| I/159C-500-5-BZ-B-CM-A+R500GZ11I159C5005BZBCMA+R500GZ11 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Conector 7 polos normal (IP65) · salida salida a |
| I/X159-2000-5-B-B-CV-A-03IX15920005BBCVA03 | opciones especiales · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional · Push-pull pro · Cable (1 m, IP65) · salida salida a |
| I/X159-50-5-B-CV-A-03IX159505BCVA03 | opciones especiales · 50 impulsos/vuelta · 5 V ±5 % · bidireccional · Standard NPN · Cable (1 m, IP65) · salida salida a |
| I/X159A-1250-824-B-K-CV-A-2,5+R500AL11IX159A1250824BKCVA2,5+R500AL11 | opciones especiales · 1250 impulsos/vuelta · 8 ÷ 24 V · bidireccional · NPN open coll · Cable (1 m, IP65) · salida salida a |
