Encoder Incremental Especial I/159
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Especial, SENSORES

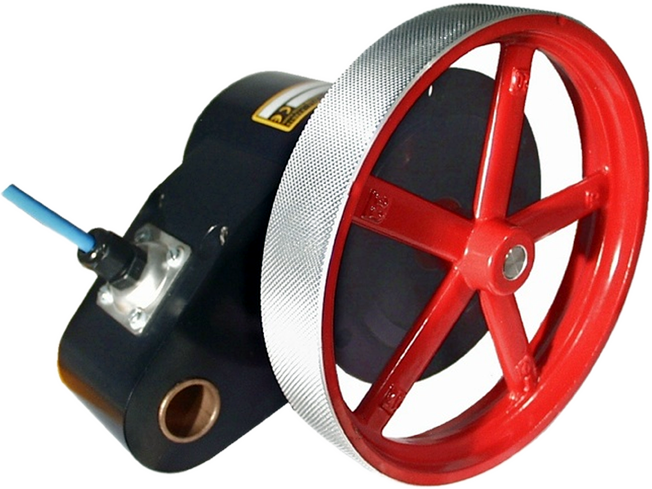

El ELCIS 159 (I/159) es un encoder incremental con rueda métrica en voladizo, de 1 a 5000 impulsos por vuelta. Va montado sobre un pivote de Ø20 H8 con casquillo sinterizado autolubricado y es apto para usos industriales muy pesados: corte de chapa metálica, madera y vidrio. La base y la tapa son de aluminio anodizado, el eje es de Ø11 mm en acero inoxidable y el conjunto pesa 2800 g. La rueda de medida puede ser metálica o de goma, moleteada o lisa. Ofrece frecuencia máx. de 60 kHz (100 kHz opcional), alimentación de 5 a 30 Vcc según código y electrónicas NPN, PNP, push-pull, line driver, TTL, discriminador y senoidal 1 Vpp. Se conecta por cable, conector, conector en extremo de cable o caja de bornes.
La base y la tapa son de aluminio anodizado, el eje es de Ø11 mm en acero inoxidable y el conjunto pesa 2800 g. El orificio de pivote es de Ø20 H8 y la rueda de medida puede ser metálica o de goma, moleteada o lisa.
Ofrece de 1 a 5000 impulsos por vuelta con frecuencia máx. de 60 kHz (100 kHz opcional), alimentación de 5 a 30 Vcc según código y electrónicas NPN, PNP, push-pull, line driver, TTL, discriminador y senoidal 1 Vpp. Se conecta por cable, conector, conector en extremo de cable o caja de bornes.
- Rueda métrica en voladizo: desarrollo de 500 mm (Ø159 mm) en la versión dibujada.
- Pivote autolubricado: casquillo sinterizado autolubricado y orificio de pivote Ø20 H8.
- Materiales: base y tapa de aluminio anodizado, 2800 g y eje Ø11 mm de acero inoxidable.
- Cuatro ruedas de medida: metálica o de goma, moleteada o lisa.
Preguntas Frecuentes Técnicas
¿Cómo va montado el encoder I/159?
Sobre un pivote con casquillo sinterizado autolubricado; el orificio de pivote del plano es de Ø20 H8.
¿Qué tipos de rueda de medida están disponibles?

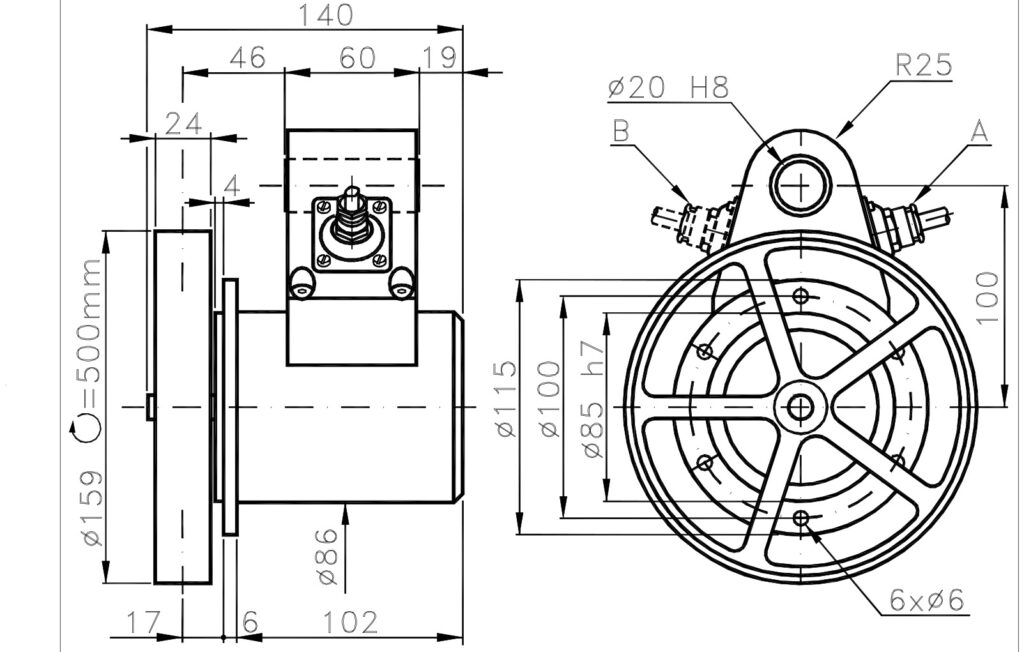

Cuatro: metálica moleteada (estándar), metálica lisa (A), de goma lisa (B) y de goma moleteada (C). La versión dibujada en el plano tiene un desarrollo de 500 mm (Ø159 mm).
¿Para qué usos está indicado este encoder?
Según ELCIS, es apto para usos industriales muy pesados: corte de chapa metálica, madera y vidrio.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 2800 g |
| Eje | Ø 11 mm en acero inoxidable (personalizable bajo pedido) |
| Carga axial/radial máx. | 10 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión (ver «Conexiones Posibles») (grado IP según CEI EN 60529, EN 60529, IEC 529) |
| Alimentación | 5÷30 Vcc según código (ver «Alimentaciones Posibles») |
| Consumo máx. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 5000 |
| Frecuencia máx. | 60 kHz (100 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP66 estándar / IP67 sellado (opción Z) / IP53 bajo par (opción B) (grado IP según CEI EN 60529, EN 60529, IEC 529) |
| RPM máx. continuas | 4500 rpm (std) / 3000 rpm (opción Z) / 6000 rpm (opción B) (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo | 0 ÷ +70 °C (personalizable bajo pedido) |
| Temperatura de almacenamiento | -30 ÷ +85 °C |
| Referencia | Configuración |
|---|---|
| I/159-5-824-M-P-CV-A-01+R500AZI1595824MPCVA01+R500AZ | 5 impulsos/vuelta · 8 ÷ 24 V · monodireccional · PNP · Cable (1 m, IP65) · salida salida a |
| I/159-5-824-M-P-CV-A-01+R500AZ11I1595824MPCVA01+R500AZ11 | 5 impulsos/vuelta · 8 ÷ 24 V · monodireccional · PNP · Cable (1 m, IP65) · salida salida a |
| I/159-500-824-B-B-CM-BI159500824BBCMB | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Push-pull pro · Conector 7 polos normal (IP65) · salida salida b |
| I/159A-2000-824-BZ-H-CL-AI159A2000824BZHCLA | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull · Conector 10 polos normal (IP65) · salida salida a |
| I/159A-500-1828-B-B-CM-A+R500AL11I159A5001828BBCMA+R500AL11 | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional · Push-pull pro · Conector 7 polos normal (IP65) · salida salida a |
| I/159B-100-824-B-CM-A+R500GL11I159B100824BCMA+R500GL11 | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Standard NPN · Conector 7 polos normal (IP65) · salida salida a |
| I/159B-500-824-B-B-CM-BI159B500824BBCMB | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Push-pull pro · Conector 7 polos normal (IP65) · salida salida b |
| I/159B-500-8245-BZ-N-CV-A-05+R500GL11I159B5008245BZNCVA05+R500GL11 | 500 impulsos/vuelta · 8 ÷ 24 / 5 V · bidireccional + impulso cero · Driver 26LS31 · Cable (1 m, IP65) · salida salida a |
| I/159C-2-12-B-P-CV-A+R500GZ11I159C212BPCVA+R500GZ11 | 2 impulsos/vuelta · 12 V ±5 % · bidireccional · PNP · Cable (1 m, IP65) · salida salida a |
| I/159C-500-5-BZ-B-CM-A+R500GZ11I159C5005BZBCMA+R500GZ11 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Conector 7 polos normal (IP65) · salida salida a |
| I/X159-2000-5-B-B-CV-A-03IX15920005BBCVA03 | opciones especiales · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional · Push-pull pro · Cable (1 m, IP65) · salida salida a |
| I/X159-50-5-B-CV-A-03IX159505BCVA03 | opciones especiales · 50 impulsos/vuelta · 5 V ±5 % · bidireccional · Standard NPN · Cable (1 m, IP65) · salida salida a |
| I/X159A-1250-824-B-K-CV-A-2,5+R500AL11IX159A1250824BKCVA2,5+R500AL11 | opciones especiales · 1250 impulsos/vuelta · 8 ÷ 24 V · bidireccional · NPN open coll · Cable (1 m, IP65) · salida salida a |
