Posicionadores (imanes y cursores) para sensores lineales
-40 … +105 °C (Z-TH1) | Presión ≤ 40 bar (Z-TH1-P32) | Vástago Ø 10 mm y perfil
- Manufacturer: Novotechnik
- Category: Accesorios Novotechnik, Posicionadores

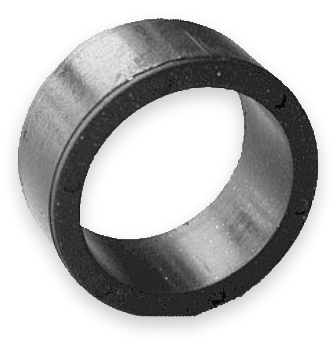

Posicionadores para sensores lineales de Novotechnik. Elementos de posicionamiento, imanes y cursores para transductores lineales de las series TH1, TM1, TP1, TF1 y TFD-4000.
Technical Frequently Asked Questions
¿Cómo se piden los Posicionadores para sensores lineales?
En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
Properties
| Guy | Denominación | Sistema de fijación | Material | Distancia de trabajo / Cota | Se usa con |
|---|---|---|---|---|---|
| Z-TH1-P18, Z-TH1-P19, Z-TH1-PD19 | Posicionadores anulares para vástago | Tornillos M3 (P18) o M4 (P19) | PA6-GF (distanciador POM-GF en PD19) | Guía sobre vástago Ø 10 mm | TH1, TM1 |
| Z-TH1-P30 | Posicionador anular para vástago | Arandela de presión y anillo elástico | NdFeB ligado (EP) | Guía sobre vástago Ø 10 mm | TH1, TM1 |
| Z-TH1-P25 | Posicionador en forma de U | 2 tornillos M4 | PA6-GF | Alineación en U | TH1, TM1 |
| Z-TH1-P31, Z-TH1-P32, Z-TH1-P21 | Flotadores magnéticos para nivel | Flotador libre sobre vástago | Acero inoxidable n.º 1.4404 (P31) · n.º 1.4571 (P32) | Guía sobre vástago Ø 10 mm | TH1, TM1 |
| Z-TP1-P06, Z-TP1-P07 | Posicionadores flotantes para perfil | 2 tornillos M4 | — | 0,5 … 3 mm (P06) · 3 … 12 mm (P07) | TP1 |
| Z-TP1-P08 | Posicionador guiado para perfil | Guiado en ranura del perfil TP1 | — | Acoplamiento sobre perfil | TP1 |
| Z-TP1-S01 | Varillas de accionamiento | Acoplamiento a cursor guiado | Aluminum | Longitudes 75 … 2000 mm | TP1, TF1 |
| Z-TF1-P01 | Posicionador libre inductivo | 2 tornillos M4 | PA6 GF30 | 0 … 4 mm (nominal 1,5 mm) | TF1 |
| Z-TF1-P02, Z-TF1-P03 | Posicionadores guiados inductivos | Guiado en ranura con rótula M5 | POM, articulación acero galvanizado | Acoplamiento sobre perfil | TF1 |
| Z-TFC-P03, Z-TFC-P04 | Imanes para inserción directa | Inserción o pegado | — | 0,7 mm (P03) · 2,5 mm (P04) | TFD-4000 |
| Z-TFC-P30, Z-TFC-P31 | Posicionadores frontales con tornillos | 2 tornillos M3x8 | — | 0,7 mm (P30) · 2,5 mm (P31) | TFD-4000 |
| Z-TLM-P01 | Posicionador flotante para perfil | 2 tornillos M4 | — | 0 … 4 mm | TP1 |
| Reference | Configuration |
|---|---|
| Z-TF1-P01ZTF1P01 | Art. 400104343 · Tipo de posicionador: Posicionador libre inductivo · Sistema de fijación: 2 tornillos M4 (reversible) · Material: PA6 GF30 · Distancia / Longitud: 0 … 4 mm (nominal 1,5 mm) · Suministro: 1 ud. |
| Z-TF1-P02ZTF1P02 | Art. 400104344 · Tipo de posicionador: Posicionadores guiados inductivos · Sistema de fijación: Rótula axial M5 (rotación 18°) · Material: POM, acero galvanizado · Distancia / Longitud: M5 x 10 mm (cuerpo 42 mm) · Suministro: 1 ud. |
| Z-TF1-P03ZTF1P03 | Art. 400104345 · Tipo de posicionador: Posicionadores guiados inductivos · Sistema de fijación: Rótula angular M5 (rotación 18°) · Material: POM, acero galvanizado · Distancia / Longitud: M5 x 10 mm (cuerpo 42 mm) · Suministro: 1 ud. |
| Z-TFC-P03ZTFCP03 | Art. 400104225 · Tipo de posicionador: Imanes para inserción directa · Sistema de fijación: Inserción directa (carrera 14 mm) · Distancia / Longitud: 0,7 mm (8 x 3 x 4 mm) · Suministro: 1 ud. |
| Z-TFC-P04ZTFCP04 | Art. 400104226 · Tipo de posicionador: Imanes para inserción directa · Sistema de fijación: Inserción directa (carrera 24 mm) · Distancia / Longitud: 2,5 mm (14 x 5,5 x 4,5 mm) · Suministro: 1 ud. |
| Z-TFC-P30ZTFCP30 | Art. 400106758 · Tipo de posicionador: Posicionadores frontales con tornillos · Sistema de fijación: 2 tornillos M3x8 (carrera 14 mm) · Distancia / Longitud: 0,7 mm (Ø 22 x 6 mm) · Suministro: 1 ud. |
| Z-TFC-P30-VPE025ZTFCP30VPE025 | Art. 400106757 · Tipo de posicionador: Posicionadores frontales con tornillos · Sistema de fijación: 2 tornillos M3x8 (carrera 14 mm) · Distancia / Longitud: 0,7 mm (Ø 22 x 6 mm) · Suministro: 25 uds. (PU 25 pcs.) |
| Z-TFC-P31ZTFCP31 | Art. 400106760 · Tipo de posicionador: Posicionadores frontales con tornillos · Sistema de fijación: 2 tornillos M3x8 (carrera 24 mm) · Distancia / Longitud: 2,5 mm (Ø 22 x 6 mm) · Suministro: 1 ud. |
| Z-TFC-P31-VPE025ZTFCP31VPE025 | Art. 400106759 · Tipo de posicionador: Posicionadores frontales con tornillos · Sistema de fijación: 2 tornillos M3x8 (carrera 24 mm) · Distancia / Longitud: 2,5 mm (Ø 22 x 6 mm) · Suministro: 25 uds. (PU 25 pcs.) |
| Z-TH1-P18ZTH1P18 | Art. 400005697 · Tipo de posicionador: Posicionadores anulares para vástago · Sistema de fijación: Tornillos M3 (par máx. 100 Ncm) · Material: PA6-GF · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 25 mm) · Suministro: 1 ud. |
| Z-TH1-P19ZTH1P19 | Art. 400005698 · Tipo de posicionador: Posicionadores anulares para vástago · Sistema de fijación: Tornillos M4 (par máx. 100 Ncm) · Material: PA6-GF · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 32 mm) · Suministro: 1 ud. |
| Z-TH1-P21ZTH1P21 | Art. 400056044 · Tipo de posicionador: Flotadores magnéticos para nivel · Sistema de fijación: Flotador cilíndrico libre · Distancia / Longitud: Vástago Ø 10 mm (Ø 41 x 36 mm) · Suministro: 1 ud. |
| Z-TH1-P25ZTH1P25 | Art. 400105076 · Tipo de posicionador: Posicionador en forma de U · Sistema de fijación: 2 tornillos M4 (par máx. 100 Ncm) · Material: PA6-GF · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 63,5 mm) · Suministro: 1 ud. |
| Z-TH1-P30ZTH1P30 | Art. 400106139 · Tipo de posicionador: Posicionador anular para vástago · Sistema de fijación: Arandela elástica y anillo elástico · Material: NdFeB ligado con epoxi (EP) · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 17,4 mm) · Suministro: 1 ud. |
| Z-TH1-P31ZTH1P31 | Art. 400105704 · Tipo de posicionador: Flotadores magnéticos para nivel · Sistema de fijación: Flotador cilíndrico libre · Material: Acero inoxidable n.º 1.4404 · Distancia / Longitud: Vástago Ø 10 mm (Ø 32,5 x 53 mm) · Suministro: 1 ud. |
| Z-TH1-P32ZTH1P32 | Art. 400105703 · Tipo de posicionador: Flotadores magnéticos para nivel · Sistema de fijación: Flotador esférico libre · Material: Acero inoxidable n.º 1.4571 · Distancia / Longitud: Vástago Ø 10 mm (Ø 50,8 x 51,1 mm) · Suministro: 1 ud. |
| Z-TH1-PD19ZTH1PD19 | Art. 400107117 · Tipo de posicionador: Posicionadores anulares para vástago · Sistema de fijación: Tornillos M4 con distanciador · Material: PA6-GF, distanciador POM-GF · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 32 mm) · Suministro: 1 ud. |
| Z-TLM-P01ZTLMP01 | Art. 400005651 · Tipo de posicionador: Posicionador flotante para perfil · Sistema de fijación: 2 tornillos M4 (peso ca. 10 g) · Distancia / Longitud: 0 … 4 mm (exterior 40 mm) · Suministro: 1 ud. |
| Z-TP1-P06ZTP1P06 | Art. 400005693 · Tipo de posicionador: Posicionadores flotantes para perfil · Sistema de fijación: 2 tornillos M4 · Distancia / Longitud: 0,5 … 3 mm (peso ca. 10 g) · Suministro: 1 ud. |
| Z-TP1-P07ZTP1P07 | Art. 400005694 · Tipo de posicionador: Posicionadores flotantes para perfil · Sistema de fijación: 2 tornillos M4 · Distancia / Longitud: 3 … 12 mm (peso ca. 40 g) · Suministro: 1 ud. |
| Z-TP1-P08ZTP1P08 | Art. 400005695 · Tipo de posicionador: Posicionador guiado para perfil · Sistema de fijación: Cursor guiado sobre perfil · Distancia / Longitud: Perfil TP1 (peso ca. 30 g) · Suministro: 1 ud. |
| Z-TP1-S01-0075ZTP1S010075 | Art. 400056050 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 75 mm · Suministro: 1 ud. |
| Z-TP1-S01-0100ZTP1S010100 | Art. 400056051 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 100 mm · Suministro: 1 ud. |
| Z-TP1-S01-0125ZTP1S010125 | Art. 400056052 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 125 mm · Suministro: 1 ud. |
| Z-TP1-S01-0150ZTP1S010150 | Art. 400056053 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 150 mm · Suministro: 1 ud. |
| Z-TP1-S01-0200ZTP1S010200 | Art. 400056054 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 200 mm · Suministro: 1 ud. |
| Z-TP1-S01-0250ZTP1S010250 | Art. 400056055 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 250 mm · Suministro: 1 ud. |
| Z-TP1-S01-0300ZTP1S010300 | Art. 400056056 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 300 mm · Suministro: 1 ud. |
| Z-TP1-S01-0350ZTP1S010350 | Art. 400056057 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 350 mm · Suministro: 1 ud. |
| Z-TP1-S01-0400ZTP1S010400 | Art. 400056058 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 400 mm · Suministro: 1 ud. |
| Z-TP1-S01-0450ZTP1S010450 | Art. 400056059 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 450 mm · Suministro: 1 ud. |
| Z-TP1-S01-0500ZTP1S010500 | Art. 400056060 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 500 mm · Suministro: 1 ud. |
| Z-TP1-S01-0600ZTP1S010600 | Art. 400056061 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 600 mm · Suministro: 1 ud. |
| Z-TP1-S01-0800ZTP1S010800 | Art. 400056062 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 800 mm · Suministro: 1 ud. |
| Z-TP1-S01-1000ZTP1S011000 | Art. 400056063 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 1000 mm · Suministro: 1 ud. |
| Z-TP1-S01-1500ZTP1S011500 | Art. 400056064 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 1500 mm · Suministro: 1 ud. |
| Z-TP1-S01-2000ZTP1S012000 | Art. 400056065 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 2000 mm · Suministro: 1 ud. |
