Posicionadores (imanes y cursores) para sensores lineales
-40 … +105 °C (Z-TH1) | Presión ≤ 40 bar (Z-TH1-P32) | Vástago Ø 10 mm y perfil
- Fabricant: Novotechnik
- Catégorie: Accesorios Novotechnik, Posicionadores
Posicionadores para sensores lineales de Novotechnik. Elementos de posicionamiento, imanes y cursores para transductores lineales de las series TH1, TM1, TP1, TF1 y TFD-4000.
Questions techniques fréquentes
¿Con qué sensores se usan los Posicionadores para sensores lineales?
Se usa con TF1 (transductor lineal inductivo sin contacto NOVOPAD), TFD-4000 (transductor lineal sin contacto efecto Hall NOVOHALL de carrera corta), TH1 (transductor lineal magnetostrictivo para cilindro hidráulico), TM1 (transductor magnetostrictivo con brida enchufable analógico), TP1 (transductor lineal magnetostrictivo en perfil).
¿Cómo se piden los Posicionadores para sensores lineales?
En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
Propriétés
| Gars | Denominación | Sistema de fijación | Matériel | Distancia de trabajo / Cota | Se usa con |
|---|---|---|---|---|---|
| Z-TH1-P18, Z-TH1-P19, Z-TH1-PD19 | Posicionadores anulares para vástago | Tornillos M3 (P18) o M4 (P19) | PA6-GF (distanciador POM-GF en PD19) | Guía sobre vástago Ø 10 mm | TH1, TM1 |
| Z-TH1-P30 | Posicionador anular para vástago | Arandela de presión y anillo elástico | NdFeB ligado (EP) | Guía sobre vástago Ø 10 mm | TH1, TM1 |
| Z-TH1-P25 | Posicionador en forma de U | 2 tornillos M4 | PA6-GF | Alineación en U | TH1, TM1 |
| Z-TH1-P31, Z-TH1-P32, Z-TH1-P21 | Flotadores magnéticos para nivel | Flotador libre sobre vástago | Acero inoxidable n.º 1.4404 (P31) · n.º 1.4571 (P32) | Guía sobre vástago Ø 10 mm | TH1, TM1 |
| Z-TP1-P06, Z-TP1-P07 | Posicionadores flotantes para perfil | 2 tornillos M4 | — | 0,5 … 3 mm (P06) · 3 … 12 mm (P07) | TP1 |
| Z-TP1-P08 | Posicionador guiado para perfil | Guiado en ranura del perfil TP1 | — | Acoplamiento sobre perfil | TP1 |
| Z-TP1-S01 | Varillas de accionamiento | Acoplamiento a cursor guiado | Aluminium | Longitudes 75 … 2000 mm | TP1, TF1 |
| Z-TF1-P01 | Posicionador libre inductivo | 2 tornillos M4 | PA6 GF30 | 0 … 4 mm (nominal 1,5 mm) | TF1 |
| Z-TF1-P02, Z-TF1-P03 | Posicionadores guiados inductivos | Guiado en ranura con rótula M5 | POM, articulación acero galvanizado | Acoplamiento sobre perfil | TF1 |
| Z-TFC-P03, Z-TFC-P04 | Imanes para inserción directa | Inserción o pegado | — | 0,7 mm (P03) · 2,5 mm (P04) | TFD-4000 |
| Z-TFC-P30, Z-TFC-P31 | Posicionadores frontales con tornillos | 2 tornillos M3x8 | — | 0,7 mm (P30) · 2,5 mm (P31) | TFD-4000 |
| Z-TLM-P01 | Posicionador flotante para perfil | 2 tornillos M4 | — | 0 … 4 mm | TP1 |
| Référence | Configuration |
|---|---|
| Z-TF1-P01ZTF1P01 | Art. 400104343 · Tipo de posicionador: Posicionador libre inductivo · Sistema de fijación: 2 tornillos M4 (reversible) · Material: PA6 GF30 · Distancia / Longitud: 0 … 4 mm (nominal 1,5 mm) · Suministro: 1 ud. |
| Z-TF1-P02ZTF1P02 | Art. 400104344 · Tipo de posicionador: Posicionadores guiados inductivos · Sistema de fijación: Rótula axial M5 (rotación 18°) · Material: POM, acero galvanizado · Distancia / Longitud: M5 x 10 mm (cuerpo 42 mm) · Suministro: 1 ud. |
| Z-TF1-P03ZTF1P03 | Art. 400104345 · Tipo de posicionador: Posicionadores guiados inductivos · Sistema de fijación: Rótula angular M5 (rotación 18°) · Material: POM, acero galvanizado · Distancia / Longitud: M5 x 10 mm (cuerpo 42 mm) · Suministro: 1 ud. |
| Z-TFC-P03ZTFCP03 | Art. 400104225 · Tipo de posicionador: Imanes para inserción directa · Sistema de fijación: Inserción directa (carrera 14 mm) · Distancia / Longitud: 0,7 mm (8 x 3 x 4 mm) · Suministro: 1 ud. |
| Z-TFC-P04ZTFCP04 | Art. 400104226 · Tipo de posicionador: Imanes para inserción directa · Sistema de fijación: Inserción directa (carrera 24 mm) · Distancia / Longitud: 2,5 mm (14 x 5,5 x 4,5 mm) · Suministro: 1 ud. |
| Z-TFC-P30ZTFCP30 | Art. 400106758 · Tipo de posicionador: Posicionadores frontales con tornillos · Sistema de fijación: 2 tornillos M3x8 (carrera 14 mm) · Distancia / Longitud: 0,7 mm (Ø 22 x 6 mm) · Suministro: 1 ud. |
| Z-TFC-P30-VPE025ZTFCP30VPE025 | Art. 400106757 · Tipo de posicionador: Posicionadores frontales con tornillos · Sistema de fijación: 2 tornillos M3x8 (carrera 14 mm) · Distancia / Longitud: 0,7 mm (Ø 22 x 6 mm) · Suministro: 25 uds. (PU 25 pcs.) |
| Z-TFC-P31ZTFCP31 | Art. 400106760 · Tipo de posicionador: Posicionadores frontales con tornillos · Sistema de fijación: 2 tornillos M3x8 (carrera 24 mm) · Distancia / Longitud: 2,5 mm (Ø 22 x 6 mm) · Suministro: 1 ud. |
| Z-TFC-P31-VPE025ZTFCP31VPE025 | Art. 400106759 · Tipo de posicionador: Posicionadores frontales con tornillos · Sistema de fijación: 2 tornillos M3x8 (carrera 24 mm) · Distancia / Longitud: 2,5 mm (Ø 22 x 6 mm) · Suministro: 25 uds. (PU 25 pcs.) |
| Z-TH1-P18ZTH1P18 | Art. 400005697 · Tipo de posicionador: Posicionadores anulares para vástago · Sistema de fijación: Tornillos M3 (par máx. 100 Ncm) · Material: PA6-GF · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 25 mm) · Suministro: 1 ud. |
| Z-TH1-P19ZTH1P19 | Art. 400005698 · Tipo de posicionador: Posicionadores anulares para vástago · Sistema de fijación: Tornillos M4 (par máx. 100 Ncm) · Material: PA6-GF · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 32 mm) · Suministro: 1 ud. |
| Z-TH1-P21ZTH1P21 | Art. 400056044 · Tipo de posicionador: Flotadores magnéticos para nivel · Sistema de fijación: Flotador cilíndrico libre · Distancia / Longitud: Vástago Ø 10 mm (Ø 41 x 36 mm) · Suministro: 1 ud. |
| Z-TH1-P25ZTH1P25 | Art. 400105076 · Tipo de posicionador: Posicionador en forma de U · Sistema de fijación: 2 tornillos M4 (par máx. 100 Ncm) · Material: PA6-GF · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 63,5 mm) · Suministro: 1 ud. |
| Z-TH1-P30ZTH1P30 | Art. 400106139 · Tipo de posicionador: Posicionador anular para vástago · Sistema de fijación: Arandela elástica y anillo elástico · Material: NdFeB ligado con epoxi (EP) · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 17,4 mm) · Suministro: 1 ud. |
| Z-TH1-P31ZTH1P31 | Art. 400105704 · Tipo de posicionador: Flotadores magnéticos para nivel · Sistema de fijación: Flotador cilíndrico libre · Material: Acero inoxidable n.º 1.4404 · Distancia / Longitud: Vástago Ø 10 mm (Ø 32,5 x 53 mm) · Suministro: 1 ud. |
| Z-TH1-P32ZTH1P32 | Art. 400105703 · Tipo de posicionador: Flotadores magnéticos para nivel · Sistema de fijación: Flotador esférico libre · Material: Acero inoxidable n.º 1.4571 · Distancia / Longitud: Vástago Ø 10 mm (Ø 50,8 x 51,1 mm) · Suministro: 1 ud. |
| Z-TH1-PD19ZTH1PD19 | Art. 400107117 · Tipo de posicionador: Posicionadores anulares para vástago · Sistema de fijación: Tornillos M4 con distanciador · Material: PA6-GF, distanciador POM-GF · Distancia / Longitud: Vástago Ø 10 mm (exterior Ø 32 mm) · Suministro: 1 ud. |
| Z-TLM-P01ZTLMP01 | Art. 400005651 · Tipo de posicionador: Posicionador flotante para perfil · Sistema de fijación: 2 tornillos M4 (peso ca. 10 g) · Distancia / Longitud: 0 … 4 mm (exterior 40 mm) · Suministro: 1 ud. |
| Z-TP1-P06ZTP1P06 | Art. 400005693 · Tipo de posicionador: Posicionadores flotantes para perfil · Sistema de fijación: 2 tornillos M4 · Distancia / Longitud: 0,5 … 3 mm (peso ca. 10 g) · Suministro: 1 ud. |
| Z-TP1-P07ZTP1P07 | Art. 400005694 · Tipo de posicionador: Posicionadores flotantes para perfil · Sistema de fijación: 2 tornillos M4 · Distancia / Longitud: 3 … 12 mm (peso ca. 40 g) · Suministro: 1 ud. |
| Z-TP1-P08ZTP1P08 | Art. 400005695 · Tipo de posicionador: Posicionador guiado para perfil · Sistema de fijación: Cursor guiado sobre perfil · Distancia / Longitud: Perfil TP1 (peso ca. 30 g) · Suministro: 1 ud. |
| Z-TP1-S01-0075ZTP1S010075 | Art. 400056050 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 75 mm · Suministro: 1 ud. |
| Z-TP1-S01-0100ZTP1S010100 | Art. 400056051 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 100 mm · Suministro: 1 ud. |
| Z-TP1-S01-0125ZTP1S010125 | Art. 400056052 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 125 mm · Suministro: 1 ud. |
| Z-TP1-S01-0150ZTP1S010150 | Art. 400056053 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 150 mm · Suministro: 1 ud. |
| Z-TP1-S01-0200ZTP1S010200 | Art. 400056054 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 200 mm · Suministro: 1 ud. |
| Z-TP1-S01-0250ZTP1S010250 | Art. 400056055 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 250 mm · Suministro: 1 ud. |
| Z-TP1-S01-0300ZTP1S010300 | Art. 400056056 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 300 mm · Suministro: 1 ud. |
| Z-TP1-S01-0350ZTP1S010350 | Art. 400056057 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 350 mm · Suministro: 1 ud. |
| Z-TP1-S01-0400ZTP1S010400 | Art. 400056058 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 400 mm · Suministro: 1 ud. |
| Z-TP1-S01-0450ZTP1S010450 | Art. 400056059 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 450 mm · Suministro: 1 ud. |
| Z-TP1-S01-0500ZTP1S010500 | Art. 400056060 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 500 mm · Suministro: 1 ud. |
| Z-TP1-S01-0600ZTP1S010600 | Art. 400056061 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 600 mm · Suministro: 1 ud. |
| Z-TP1-S01-0800ZTP1S010800 | Art. 400056062 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 800 mm · Suministro: 1 ud. |
| Z-TP1-S01-1000ZTP1S011000 | Art. 400056063 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 1000 mm · Suministro: 1 ud. |
| Z-TP1-S01-1500ZTP1S011500 | Art. 400056064 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 1500 mm · Suministro: 1 ud. |
| Z-TP1-S01-2000ZTP1S012000 | Art. 400056065 · Tipo de posicionador: Varillas de accionamiento · Sistema de fijación: Rótula articulada M5 · Material: Aluminio · Distancia / Longitud: Longitud nominal 2000 mm · Suministro: 1 ud. |
Autres produits
M2,5 · M5 · M6 | ±15° angular (Z-301) | ±1,2 mm paralelo (Z-301) | Rótulas hasta 13°
Salida de tensión 0…URef | Ø 55 mm | 12 bits | Eje Ø 6 mm | ±15 V | IP 65 | 360° sin zona muerta
Capteur linéaire potentiométrique industriel Novotechnik TRS-0025 · Référence 400023271 · Course électrique 25 mm · Sonde avec ressort de rappel

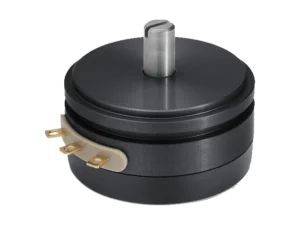

Divisor de tensión | Ø 36,5 mm | Eje Ø 6 mm | Ub máx. 42 V | IP 40 | 350° ±2, linealidad ±0,075 %
