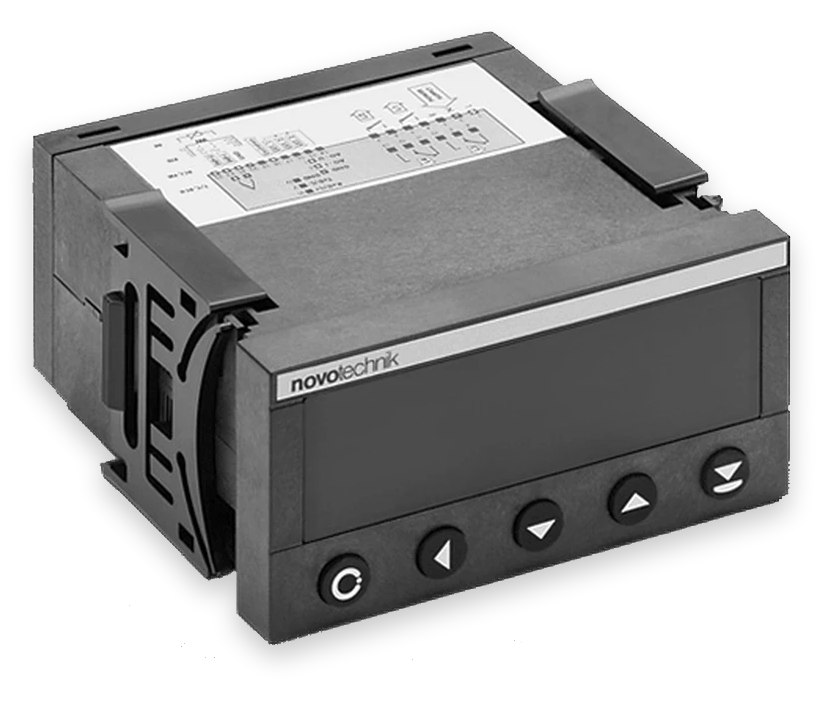

Indicador digital y acondicionador MAP-4000
Entradas DU, DC, PM, OHM, RTD, T/C | Panel 96 x 48 mm | 24 bit Sigma-Delta | Display LED 6 dígitos | 10…30 o 80…250 V AC/DC | Frontal IP65 | Excitación 5…24 V DC
- Manufacturer: Novotechnik
- Category: Signal converters, Digital indicators, INSTRUMENTATION, Processes, Resistance and Potentiometers
Indicador digital y acondicionador MAP-4000 de Novotechnik. Indicador multifunción con procesador para potenciómetros, señales normalizadas y sensores de temperatura.
El MAP-4000 combina un indicador digital con una electrónica de acondicionamiento basada en convertidor Sigma-Delta de 24 bits. Permite la conexión directa tanto de potenciómetros lineales y rotativos como de transmisores de proceso normalizados (0…10 V, 4…20 mA) y sondas térmicas.
Su salida auxiliar regulable de 5 a 24 V DC alimenta el sensor sin fuentes externas. La programación se realiza mediante 5 botones frontales o mediante la interfaz serie, con menú de configuración protegido por código y menú de usuario.
Puntos clave
- Display LED de 6 dígitos (-99 999…999 999) con altura de 14 mm
- Convertidor Sigma-Delta de 24 bits con precisión de ±0,1 %
- Alimentación auxiliar integrada regulable de 5 a 24 V DC (hasta 1,2 W)
- Entrada universal: potenciómetro, ±10 V / 0…40 V, 0/4…20 mA y sondas Pt, Ni y termopares T/C
- Opciones: salida analógica, hasta 4 relés, bus RS 232 / RS 485 y registrador
- Montaje en panel 96 x 48 x 120 mm con frontal IP65
Technical Frequently Asked Questions
¿Qué sensores y señales se pueden conectar al indicador digital y acondicionador MAP-4000?
Admite potenciómetro (DU): resistencia de pista mín. 500 Ω; tensión (DC): 0…60 / 150 / 300 mV; tensión de proceso (PM): ±2 V, ±5 V, ±10 V / 0…40 V; corriente de proceso (PM): 0…5 mA o 0/4…20 mA; resistencia (OHM): 0…100 / 1k / 10k / 100 kΩ o 5…105 Ω; sondas de platino (RTD): Pt 100 / Pt 500 / Pt 1 000; sondas de níquel (Ni): Ni 1 000 / Ni 10 000; termopares (T/C): J/K/T/E/B/S/R/N.
¿Cómo se pide el indicador digital y acondicionador MAP-4000?
Por ejemplo, MAP 4010 · 000 · 101 es la versión con alimentación 80…250 V AC/DC, sin relés, sin salida analógica, sin interfaz, con excitación, sin registro y display rojo. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el indicador digital y acondicionador MAP-4000?
Temperatura de trabajo: 0…60 °C. Protección: IP65 en el frontal.
Properties
| Feature | Specification |
|---|---|
| Tickets | |
| Potenciómetro (DU) | Resistencia de pista mín. 500 Ω |
| Tensión (DC) | 0…60 / 150 / 300 mV |
| Tensión de proceso (PM) | ±2 V, ±5 V, ±10 V / 0…40 V |
| Corriente de proceso (PM) | 0…5 mA o 0/4…20 mA |
| Resistencia (OHM) | 0…100 / 1k / 10k / 100 kΩ o 5…105 Ω |
| Sondas de platino (RTD) | Pt 100 / Pt 500 / Pt 1 000 |
| Sondas de níquel (Ni) | Ni 1 000 / Ni 10 000 |
| Termopares (T/C) | J/K/T/E/B/S/R/N |
| Conexión de RTD y OHM | 2, 3 o 4 hilos |
| Compensación de unión fría (T/C) | Ajustable 0…99 °C o automática |
| Excitación del sensor | 5…24 V DC regulable (máx. 1,2 W) |
| Medida y display | |
| A/D Converter | 24 bit Sigma-Delta |
| Display | LED rojo 6 dígitos (-99 999…999 999, h = 14 mm) |
| Precisión básica | ±0,1 % del rango + 1 dígito (a 5 mediciones/s) |
| Precisión en temperatura | ±0,15 % del rango + 1 dígito (RTD, T/C) |
| Tasa de medición | 0,1…40 mediciones/s |
| Temperature coefficient | 100 ppm/°K |
| Functions | |
| Digital filter | Media exponencial (configurable entre 2 y 100 mediciones) |
| Redondeo | Redondeo de incremento |
| Funciones de medida | Offset, valor mín./máx., tara, valor de pico |
| Funciones matemáticas | Polinomios, 1/x, logaritmo, exponencial, raíz cuadrada, sen(x) |
| Unidad en el display | Los dos últimos dígitos pueden indicar la unidad |
| Punto decimal y brillo | Ajustables en menú |
| Control externo | Entradas HOLD (bloqueo de medición), LOCK (bloqueo de teclas) y Store |
| Sobrecarga | 10x (máx. 30 ms); a >400 V, 5 A: 2x |
| Watchdog | Reinicio del equipo tras 1,2 s |
| Alimentación y entorno | |
| Feeding | 10…30 V AC/DC o 80…250 V AC/DC, ±10 %, 10 VA |
| Protección de la alimentación | Fusible interno |
| Dimensions | 96 x 48 x 120 mm |
| Hueco en panel | 90,5 x 45 mm |
| Housing | Noryl GFN2 SE 1, no inflamable según UL94 V-I |
| Protection | IP65 en el frontal |
| Working temperature | 0…60 °C |
| Storage temperature | -10…85 °C |
| Reference | Configuration |
|---|---|
| MAP-4000-000-101MAP4000000101 | Art. 400055824 · Configuración (casillas del código de pedido): 10…30 V AC/DC · sin relés · sin salida analógica · sin interfaz · sin registro |
| MAP-4000-001-101MAP4000001101 | Art. 400055810 · Configuración (casillas del código de pedido): 10…30 V AC/DC · sin relés · sin salida analógica · RS 232 · sin registro |
| MAP-4000-001-111MAP4000001111 | Art. 400105753 · Configuración (casillas del código de pedido): 10…30 V AC/DC · sin relés · sin salida analógica · RS 232 · registro RTC |
| MAP-4000-002-111MAP4000002111 | Art. 400106643 · Configuración (casillas del código de pedido): 10…30 V AC/DC · sin relés · sin salida analógica · RS 485 · registro RTC |
| MAP-4000-010-101MAP4000010101 | Art. 400055822 · Configuración (casillas del código de pedido): 10…30 V AC/DC · sin relés · con salida analógica · sin interfaz · sin registro |
| MAP-4000-011-101MAP4000011101 | Art. 400055823 · Configuración (casillas del código de pedido): 10…30 V AC/DC · sin relés · con salida analógica · RS 232 · sin registro |
| MAP-4000-011-121MAP4000011121 | Art. 400055826 · Configuración (casillas del código de pedido): 10…30 V AC/DC · sin relés · con salida analógica · RS 232 · registro FAST |
| MAP-4000-200-101MAP4000200101 | Art. 400055804 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 2 relés de cierre · sin salida analógica · sin interfaz · sin registro |
| MAP-4000-201-101MAP4000201101 | Art. 400055815 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 2 relés de cierre · sin salida analógica · RS 232 · sin registro |
| MAP-4000-201-111MAP4000201111 | Art. 400107286 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 2 relés de cierre · sin salida analógica · RS 232 · registro RTC |
| MAP-4000-210-101MAP4000210101 | Art. 400106774 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 2 relés de cierre · con salida analógica · sin interfaz · sin registro |
| MAP-4000-211-121MAP4000211121 | Art. 400055827 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 2 relés de cierre · con salida analógica · RS 232 · registro FAST |
| MAP-4000-400-101MAP4000400101 | Art. 400055809 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 4 relés · sin salida analógica · sin interfaz · sin registro |
| MAP-4000-401-101MAP4000401101 | Art. 400103965 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 4 relés · sin salida analógica · RS 232 · sin registro |
| MAP-4000-401-111MAP4000401111 | Art. 400106041 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 4 relés · sin salida analógica · RS 232 · registro RTC |
| MAP-4000-410-101MAP4000410101 | Art. 400108154 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 4 relés · con salida analógica · sin interfaz · sin registro |
| MAP-4000-411-111MAP4000411111 | Art. 400107216 · Configuración (casillas del código de pedido): 10…30 V AC/DC · 4 relés · con salida analógica · RS 232 · registro RTC |
| MAP-4010-000-101MAP4010000101 | Art. 400055805 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · sin salida analógica · sin interfaz · sin registro |
| MAP-4010-001-101MAP4010001101 | Art. 400055828 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · sin salida analógica · RS 232 · sin registro |
| MAP-4010-002-101MAP4010002101 | Art. 400055818 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · sin salida analógica · RS 485 · sin registro |
| MAP-4010-002-121MAP4010002121 | Art. 400107726 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · sin salida analógica · RS 485 · registro FAST |
| MAP-4010-010-101MAP4010010101 | Art. 400055802 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · con salida analógica · sin interfaz · sin registro |
| MAP-4010-011-101MAP4010011101 | Art. 400055832 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · con salida analógica · RS 232 · sin registro |
| MAP-4010-011-111MAP4010011111 | Art. 400055833 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · con salida analógica · RS 232 · registro RTC |
| MAP-4010-011-121MAP4010011121 | Art. 400055825 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · con salida analógica · RS 232 · registro FAST |
| MAP-4010-012-101MAP4010012101 | Art. 400055814 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · con salida analógica · RS 485 · sin registro |
| MAP-4010-012-111MAP4010012111 | Art. 400103929 · Configuración (casillas del código de pedido): 80…250 V AC/DC · sin relés · con salida analógica · RS 485 · registro RTC |
| MAP-4010-200-101MAP4010200101 | Art. 400055807 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 2 relés de cierre · sin salida analógica · sin interfaz · sin registro |
| MAP-4010-201-101MAP4010201101 | Art. 400055829 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 2 relés de cierre · sin salida analógica · RS 232 · sin registro |
| MAP-4010-201-111MAP4010201111 | Art. 400104559 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 2 relés de cierre · sin salida analógica · RS 232 · registro RTC |
| MAP-4010-210-101MAP4010210101 | Art. 400055803 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 2 relés de cierre · con salida analógica · sin interfaz · sin registro |
| MAP-4010-211-101MAP4010211101 | Art. 400105751 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 2 relés de cierre · con salida analógica · RS 232 · sin registro |
| MAP-4010-211-111MAP4010211111 | Art. 400055819 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 2 relés de cierre · con salida analógica · RS 232 · registro RTC |
| MAP-4010-212-101MAP4010212101 | Art. 400106169 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 2 relés de cierre · con salida analógica · RS 485 · sin registro |
| MAP-4010-400-101MAP4010400101 | Art. 400055820 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 4 relés · sin salida analógica · sin interfaz · sin registro |
| MAP-4010-401-101MAP4010401101 | Art. 400055813 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 4 relés · sin salida analógica · RS 232 · sin registro |
| MAP-4010-410-101MAP4010410101 | Art. 400055830 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 4 relés · con salida analógica · sin interfaz · sin registro |
| MAP-4010-412-101MAP4010412101 | Art. 400055821 · Configuración (casillas del código de pedido): 80…250 V AC/DC · 4 relés · con salida analógica · RS 485 · sin registro |
