Acoplamientos y fijaciones para sensores lineales
- Manufacturer: Novotechnik
- Category: Accesorios Novotechnik, Acoplamientos lineales
Acoplamientos para sensores lineales de Novotechnik. Acoplamientos articulados para evitar cargas laterales, cabezales de rodillo para transductores de palpador y rótulas de montaje para sensores de posición lineal.
Puntos clave

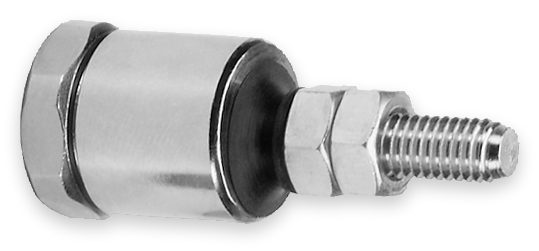

- Acoplamientos articulados Z-301 para evitar fuerzas laterales en transductores de vástago (LWH, TLH y TEX)

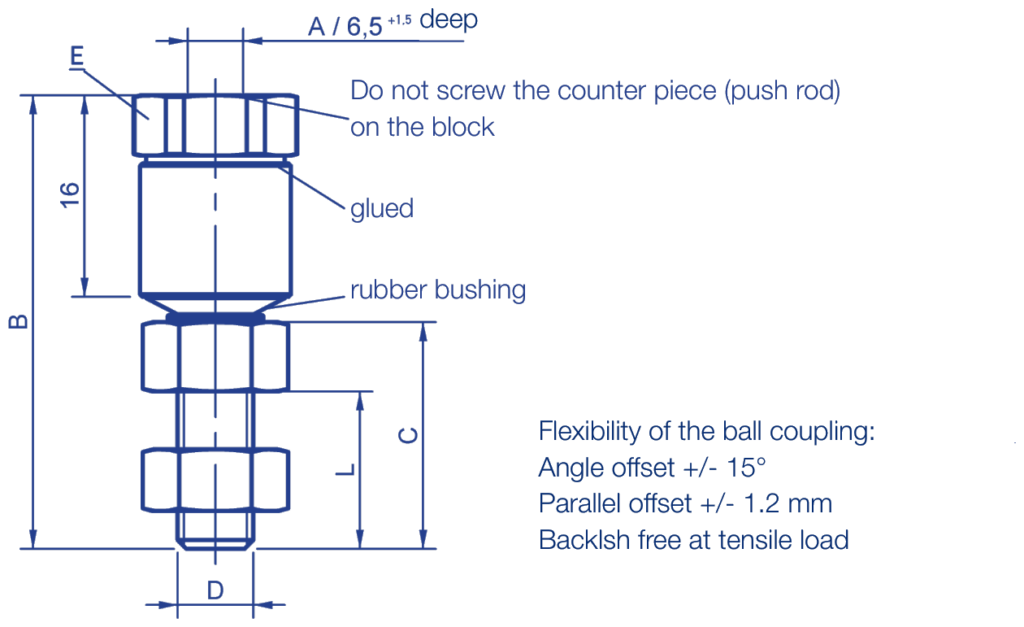

- Desalineación admisible en Z-301: ángulo ±15°, desplazamiento paralelo ±1,2 mm; sin juego bajo carga de tracción
- Cabezal de rodillo Z-R50 con rodillo de acero templado para transductores de palpador (LS1, TE1, TR/TRS y FTI)
- Rótulas Z-G02 para vástago de transductores magnetostrictivos TP1, con ángulo de inclinación de hasta 13°
- Rótulas Z-G60 (rosca M6 para LWH) y Z-G01 (rosca M5 para TLH y TEX) con ángulo de inclinación de hasta 13°
- Kits de rótulas de acero inoxidable Z-G-03 (LWG, LWX-003, LWX-004) y Z-G-04 (TX2, TEX con montaje por rótula): solo necesarios con humedad y medios muy agresivos
Technical Frequently Asked Questions
¿Con qué sensores se usan los acoplamientos para sensores lineales?
Se usan con FTI (transductor lineal inductivo con salida en corriente), LS1 (transductor lineal inductivo sin contacto), LWG (transductor lineal con fijación por rótulas esféricas), LWH (transductor lineal potenciométrico de vástago), LWX-003 (transductor lineal potenciométrico estanco), LWX-004 (transductor lineal potenciométrico con tubo protector), TE1 (transductor lineal de carrera corta con electrónica integrada), TEX (transductor lineal potenciométrico con accionamiento por vástago libre), TLH (transductor lineal potenciométrico sin vástago), TP1 (transductor lineal magnetostrictivo en perfil), TR/TRS (palpador lineal potenciométrico de carrera corta con mecanismo de retorno interno), TX2 (transductor lineal potenciométrico IP67 de carrera corta con fijación por garras).
¿Cómo se piden los acoplamientos para sensores lineales?
Por ejemplo, Z-301-M6/M6 (Art. 400058001): acoplamiento articulado, M6 / M6 (int.), metal con casquillo de caucho. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
Properties
| Guy | Denominación | Montaje / rosca | Desalineación máx. | Material | Se usa con |
|---|---|---|---|---|---|
| Z-301 | Acoplamiento articulado | Rosca interior M5 o M6 | Angular ±15°, paralelo ±1,2 mm | Metal con casquillo de caucho | LWH, TEX, TLH, TX2 |
| Z-R50 | Cabezal de rodillo | Rosca exterior M2,5 | — | Rodillo de acero templado | FTI, LS1, TE1, TR/TRS |
| Z-G02 | Rótula para vástago | Rosca exterior M5 | Inclinación máx. 13° | — | TP1 |
| Z-G_ _ | Rótula con rosca exterior | Rosca exterior M5 o M6 | Inclinación máx. 13° | — | LWH, TEX, TLH, TX2 |
| Z-G-03 | Kit de rótulas de acero inoxidable | Sustituye a las rótulas montadas | — | Stainless steel | LWG, LWX-003, LWX-004 |
| Z-G-04 | Kit de rótulas de acero inoxidable | Sustituye a las rótulas montadas | — | Stainless steel | TEX, TX2 |
| Reference | Configuration |
|---|---|
| Z-301-M5/M5Z301M5M5 | Art. 400058002 · Tipo de accesorio: Acoplamiento articulado · Rosca de montaje: M5 / M5 (int.) · Material: Metal con casquillo de caucho · Desalineación máx.: Angular ±15°, paralelo ±1,2 mm |
| Z-301-M6/M6Z301M6M6 | Art. 400058001 · Tipo de accesorio: Acoplamiento articulado · Rosca de montaje: M6 / M6 (int.) · Material: Metal con casquillo de caucho · Desalineación máx.: Angular ±15°, paralelo ±1,2 mm |
| Z-301_M6/M4Z301M6M4 | Art. 400005679 · Tipo de accesorio: Acoplamiento articulado · Rosca de montaje: M6 / M4 (int.) · Material: Metal con casquillo de caucho · Desalineación máx.: Angular ±15°, paralelo ±1,2 mm |
| Z-G-03ZG03 | Art. 400108551 · Tipo de accesorio: Kit de rótulas de acero inoxidable · Material: Acero inoxidable |
| Z-G-04ZG04 | Art. 400108552 · Tipo de accesorio: Kit de rótulas de acero inoxidable · Material: Acero inoxidable |
| Z-G01ZG01 | Art. 400056014 · Tipo de accesorio: Rótula con rosca exterior · Rosca de montaje: M5 (ext., taladro Ø 5 mm) · Desalineación máx.: Inclinación máx. 13° |
| Z-G02ZG02 | Art. 400056033 · Tipo de accesorio: Rótula para vástago · Rosca de montaje: M5 (ext.) · Desalineación máx.: Inclinación máx. 13° |
| Z-G60ZG60 | Art. 400058100 · Tipo de accesorio: Rótula con rosca exterior · Rosca de montaje: M6 (ext., taladro Ø 6 mm) · Desalineación máx.: Inclinación máx. 13° |
| Z-R50ZR50 | Art. 400005678 · Tipo de accesorio: Cabezal de rodillo · Rosca de montaje: M2,5 (ext.) · Material: Rodillo de acero templado |
