Conectores y cables M12
M12x1 código A | 4, 5 y 8 pines | IP67
- Manufacturer: Novotechnik
- Category: Accesorios Novotechnik, Conectores y cables

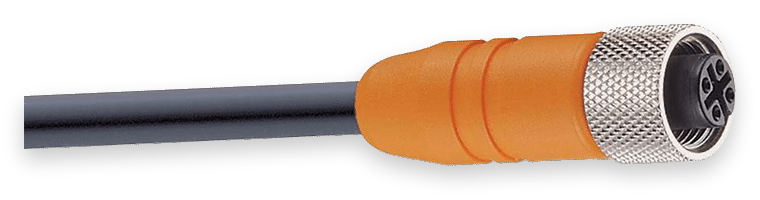

Conectores y cables M12 de Novotechnik. Conectores hembra M12x1 con cable o para montar, distribuidor en T y resistencia de terminación para los sensores con conexión M12.
Puntos clave
- Conector hembra recto o acodado
- Con cable de PUR (2, 5 o 10 m, extremo libre) o con bornes de tornillo para montar
- Versiones apantalladas y sin apantallar
- Accesorios CAN-Bus de 5 pines: cable hembra/macho, distribuidor en T y resistencia de terminación de 120 Ω
Technical Frequently Asked Questions
¿Con qué sensores se usan los conectores y cables M12?
Se usan con IPX-7900 (potenciómetro rotativo para servicio pesado), LWG (transductor lineal con fijación por rótulas esféricas), LWX-003 (transductor lineal potenciométrico estanco), LWX-004 (transductor lineal potenciométrico con tubo protector), MC1-2800 (encoder absoluto magnético multivuelta CANopen), MZ1-2200 (encoder magnético multivuelta miniatura CANopen), TH1 (transductor lineal magnetostrictivo para cilindro hidráulico), TP1 (transductor lineal magnetostrictivo en perfil).
¿Cómo se piden los conectores y cables M12?
Por ejemplo, EEM-33-32 (Art. 400005600): hembra recto con cable, 4 pines, 2 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
Properties
| Guy | Description | Pines | Apantallado | Cable / conexión | Temperature | Hilos | Se usa con |
|---|---|---|---|---|---|---|---|
| EEM-33-32/62/97 | Hembra recto con cable | 4 | Yeah | PUR, Ø máx. 6 mm | -25…+80 °C en movimiento · -50…+80 °C fijo | PP, 0,34 mm² | IPX-7900, MC1-2800, MZ1-2200 |
| EEM-33-33/63/99 | Hembra acodado con cable | 4 | Yeah | PUR, Ø máx. 6 mm | -25…+80 °C en movimiento · -50…+80 °C fijo | PP, 0,34 mm² | LWX-003, LWX-004 |
| EEM-33-35/36/37 | Hembra recto con cable | 4 | No | PUR, Ø máx. 6 mm | -40…+85 °C fijo | PP, 0,34 mm² | MC1-2800, MZ1-2200, TH1, TP1 |
| EEM-33-38/39/40 | Hembra acodado con cable | 4 | No | PUR, Ø máx. 6 mm | -40…+85 °C fijo | PP, 0,34 mm² | TH1, TP1 |
| EEM-33-89 | Hembra acodado para montar | 4 | No apantallable | Para cable 6…8 mm, máx. 0,75 mm² | -25…+90 °C | — | LWG, LWX-003, LWX-004 |
| EEM-33-52 | Hembra/macho recto con cable, CAN-Bus | 5 | Sí (pantalla en el moleteado) | PUR, Ø 6,7 mm | -25…+90 °C conector · -20…+80 °C cable | PE, 2×0,25 + 2×0,34 mm² | MC1-2800, MZ1-2200 |
| EEM-33-41/43 | Hembra recto con cable, CAN-Bus | 5 | Yeah | PUR, Ø 7,2 mm | -25…+85 °C fijo | PP, 2×0,25 + 2×0,34 mm² | TH1, TP1 |
| EEM-33-49/50/51 | Hembra recto con cable | 5 | Sí (pantalla en el moleteado) | PUR, Ø 6,7 mm | -25…+90 °C conector · -20…+80 °C cable | PE, 2×0,25 + 2×0,34 mm² | MC1-2800 |
| EEM-33-73 | Hembra recto para montar, CAN-Bus | 5 | Apantallable | Para cable 6…8 mm, máx. 0,75 mm² | -40…+85 °C | — | TH1, TP1 |
| EEM-33-75 | Hembra acodado para montar, CAN-Bus | 5 | Apantallable | Para cable 6…8 mm, máx. 0,75 mm² | -40…+85 °C | — | TH1, TP1 |
| EEM-33-45 | Distribuidor en T, CAN-Bus | 5 | — | — | -25…+85 °C | — | TH1, TP1 |
| EEM-33-47 | Resistencia de terminación 120 Ω, CAN-Bus | 5 | — | — | -25…+85 °C | — | MC1-2800, MZ1-2200, TH1, TP1 |
| EEM-33-86/90/92 | Hembra recto con cable | 8 | Yeah | PUR, Ø máx. 8 mm | -25…+80 °C en movimiento · -50…+80 °C fijo | PP, 0,25 mm² | TH1, TP1 |
| EEM-33-87/91/93 | Hembra acodado con cable | 8 | Yeah | PUR, Ø máx. 8 mm | -25…+80 °C en movimiento · -50…+80 °C fijo | PP, 0,25 mm² | TH1, TP1 |
| Reference | Configuration |
|---|---|
| EEM-33-32EEM3332 | Art. 400005600 · Tipo: Hembra recto con cable, 4 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-33EEM3333 | Art. 400005601 · Tipo: Hembra acodado con cable, 4 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-35EEM3335 | Art. 400056135 · Tipo: Hembra recto con cable, 4 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-36EEM3336 | Art. 400056136 · Tipo: Hembra recto con cable, 4 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-37EEM3337 | Art. 400056137 · Tipo: Hembra recto con cable, 4 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-38EEM3338 | Art. 400056138 · Tipo: Hembra acodado con cable, 4 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-39EEM3339 | Art. 400056139 · Tipo: Hembra acodado con cable, 4 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-40EEM3340 | Art. 400056140 · Tipo: Hembra acodado con cable, 4 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-41EEM3341 | Art. 400056141 · Tipo: Hembra recto con cable, CAN-Bus, 5 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-43EEM3343 | Art. 400056143 · Tipo: Hembra recto con cable, CAN-Bus, 5 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-45EEM3345 | Art. 400056145 · Tipo: Distribuidor en T, CAN-Bus, 5 pines · Protección: IP68 |
| EEM-33-47EEM3347 | Art. 400056147 · Tipo: Resistencia de terminación 120 Ω, CAN-Bus, 5 pines · Protección: IP67 |
| EEM-33-49EEM3349 | Art. 400106368 · Tipo: Hembra recto con cable, 5 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-50EEM3350 | Art. 400106371 · Tipo: Hembra recto con cable, 5 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-51EEM3351 | Art. 400106372 · Tipo: Hembra recto con cable, 5 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-52EEM3352 | Art. 400106373 · Tipo: Hembra/macho recto con cable, CAN-Bus, 5 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-62EEM3362 | Art. 400005609 · Tipo: Hembra recto con cable, 4 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-63EEM3363 | Art. 400005610 · Tipo: Hembra acodado con cable, 4 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-73EEM3373 | Art. 400005645 · Tipo: Hembra recto para montar, CAN-Bus, 5 pines · Protección: IP67 |
| EEM-33-75EEM3375 | Art. 400005646 · Tipo: Hembra acodado para montar, CAN-Bus, 5 pines · Protección: IP67 |
| EEM-33-86EEM3386 | Art. 400005629 · Tipo: Hembra recto con cable, 8 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-87EEM3387 | Art. 400005630 · Tipo: Hembra acodado con cable, 8 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-89EEM3389 | Art. 400005634 · Tipo: Hembra acodado para montar, 4 pines · Protección: IP67 |
| EEM-33-90EEM3390 | Art. 400005635 · Tipo: Hembra recto con cable, 8 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-91EEM3391 | Art. 400005636 · Tipo: Hembra acodado con cable, 8 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-92EEM3392 | Art. 400005637 · Tipo: Hembra recto con cable, 8 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-93EEM3393 | Art. 400005638 · Tipo: Hembra acodado con cable, 8 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-97EEM3397 | Art. 400005650 · Tipo: Hembra recto con cable, 4 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-99EEM3399 | Art. 400005696 · Tipo: Hembra acodado con cable, 4 pines · Longitud de cable: 10 m · Protección: IP67 |
