Conectores y cables M8
- Manufacturer: Novotechnik
- Category: Accesorios Novotechnik, Conectores y cables

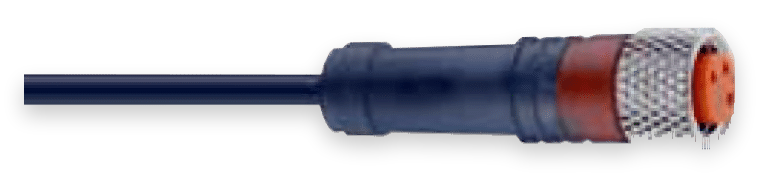

Conectores y cables M8 de Novotechnik. Conectores hembra M8x1 con cable de 3 pines, rectos o acodados, apantallados o sin apantallar, para sensores de posición lineal con conexión M8.
Puntos clave
- Conector hembra recto o acodado
- Con cable de PUR (2, 5 o 10 m, extremo libre)
- Versiones apantalladas y sin apantallar
- Homologación UL en las versiones sin apantallar
- Resistencia a aceites, refrigerantes y lubricantes
- Adecuado para aplicaciones en cadenas portacables (rango de temperatura limitado)
Technical Frequently Asked Questions
¿Con qué sensores se usan los conectores y cables M8?
Se usan con LS1 (transductor lineal inductivo sin contacto), T/TS (transductor lineal de carrera corta), TE1 (transductor lineal de carrera corta con electrónica integrada), TEX (transductor lineal potenciométrico con accionamiento por vástago libre), TR/TRS (palpador lineal potenciométrico de carrera corta con mecanismo de retorno interno), TX2 (transductor lineal potenciométrico IP67 de carrera corta con fijación por garras).
¿Cómo se piden los conectores y cables M8?
Por ejemplo, EEM-33-64 (Art. 400005617): hembra recto con cable, 3 pines, 2 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
Properties
| Feature | Specification |
|---|---|
| Technical specifications | |
| Degree of protection | IP67 (DIN EN 60529, bloqueado) |
| Homologación | UL (versiones sin apantallar) |
| Housing material | PA (no apantallado) · TPU (apantallado) |
| Cubierta del cable | PUR, Ø máx. 6 mm |
| Conductores | PP, 3×0,34 mm² (apantallados: desde Q4/2017; antes 3×0,25 mm²) |
| Temperature range | -40…+90 °C |
| Compatibilidad EMC | Muy buena en versiones apantalladas |
| Resistencia química | Aceites, refrigerantes y lubricantes |
| Cadenas portacables | Adecuado (rango de temperatura limitado) |
| Reference | Configuration |
|---|---|
| EEM-33-56EEM3356 | Art. 400005602 · Tipo: Hembra recto con cable, 3 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-57EEM3357 | Art. 400005603 · Tipo: Hembra acodado con cable, 3 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-58EEM3358 | Art. 400005604 · Tipo: Hembra recto con cable, 3 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-59EEM3359 | Art. 400005605 · Tipo: Hembra acodado con cable, 3 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-60EEM3360 | Art. 400005606 · Tipo: Hembra recto con cable, 3 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-61EEM3361 | Art. 400005607 · Tipo: Hembra acodado con cable, 3 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-64EEM3364 | Art. 400005617 · Tipo: Hembra recto con cable, 3 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-65EEM3365 | Art. 400005618 · Tipo: Hembra acodado con cable, 3 pines · Longitud de cable: 2 m · Protección: IP67 |
| EEM-33-66EEM3366 | Art. 400005619 · Tipo: Hembra recto con cable, 3 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-67EEM3367 | Art. 400005620 · Tipo: Hembra acodado con cable, 3 pines · Longitud de cable: 5 m · Protección: IP67 |
| EEM-33-68EEM3368 | Art. 400005643 · Tipo: Hembra recto con cable, 3 pines · Longitud de cable: 10 m · Protección: IP67 |
| EEM-33-69EEM3369 | Art. 400005644 · Tipo: Hembra acodado con cable, 3 pines · Longitud de cable: 10 m · Protección: IP67 |
