Encoder absoluto magnético multivuelta MB1-3600 IO-Link
IO-Link | Ø 36 mm | 16 bits por vuelta | Eje Ø 6 mm, Ø 10 mm o hueco Ø 6 mm | 24 VDC (16 … 30 VDC) | IP67 / IP69K | 44 vueltas = 15840°

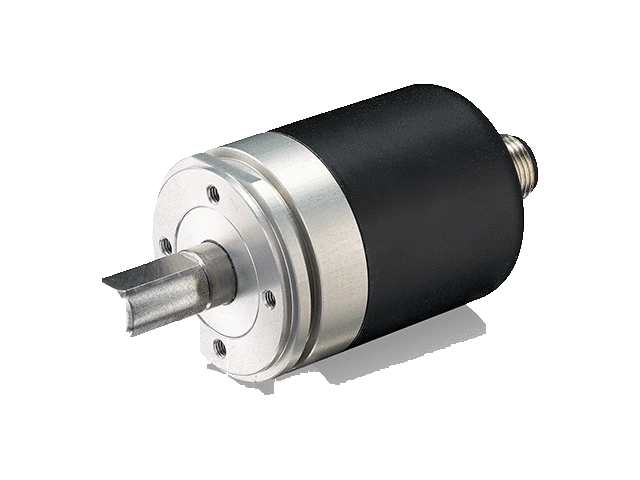

Encoder absoluto magnético MB1-3600 IO-Link de Novotechnik. Sensor multivuelta magnético sin contacto.
Sensor rotativo sin contacto con sistema de doble rodamiento y carcasa metálica de Ø36 mm. El multivuelta magnético True-Power-On usa la tecnología GMR (magnetorresistencia gigante) para medir 44 vueltas. La versión heavy duty con protección IP69K está indicada para entornos extremos, incluidas cargas altas en los rodamientos. La versión de eje hueco con acoplamiento de estator integrado evita un acoplamiento de eje independiente.
Puntos clave
- Sin contacto, magnético
- Sistema True-Power-On: cuenta las vueltas aunque no tenga alimentación; tecnología no volátil patentada, sin engranajes ni baterías
- Eje macizo o eje hueco
- Otras configuraciones, en hojas de datos independientes
Technical Frequently Asked Questions
¿Qué se puede conectar al encoder absoluto magnético MB1-3600 IO-Link?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el encoder absoluto magnético MB1-3600 IO-Link?
El código de pedido tiene 5 casillas: versión mecánica, vueltas, interfaz, parámetros y conexión. Por ejemplo, MB1-3601-244-A11-FN4 es la versión con brida síncro con eje de Ø6 mm x 12,5 mm, 44 vueltas = 15840°, IO-Link con 1 posición creciente en sentido horario y conector M12x1 de 4 pines. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder absoluto magnético MB1-3600 IO-Link?
Temperatura de trabajo: -30 … +85 °C.
Properties
| Feature | Specification |
|---|---|
| Extent | |
| Measuring range | 44 vueltas = 15840° |
| Rango de medida de velocidad | 0 … 546 rpm |
| Linearity | ≤ ±1° |
| Repeatability | ≤ ±0,1° |
| Hysteresis | ≤ ±0,5° |
| Error de temperatura | ±0,36° |
| Materiales y datos generales | |
| Flange | Aluminio AlSiMgBi anodizado |
| Cover | Acero galvanizado ST 12 (n.º 1.0330) |
| Axis | Acero inoxidable X10CrNiS18-9 (n.º 1.4305) |
| Acoplamiento de estator (versión de eje hueco) | Acero inoxidable X10CrNiS18-8 (n.º 1.4310) |
| Bearings | Sistema de doble rodamiento |
| Electrical connection | Conector M12x1, codificación A |
| Mechanical tour | Continuo |
| Peso (sin conexión) | approx. 100 g |
| Interfaz y funciones | |
| Variables medidas | Posición, velocidad, temperatura y tensión de alimentación |
| Número de canales | 1 |
| Protocol | IO-Link Spec V1.1 según IEC 61131-9, Smart Sensor Profile Ed. 2 Digital Measuring Sensor SSP 4.2.1 (compatible con V1.0) |
| Parámetros programables | p. ej. desplazamiento del punto cero, resolución, sentido de giro, interruptores, área de trabajo, modos de operación |
| Funciones de supervisión del estado | Datos estadísticos de temperatura, tiempo de funcionamiento, tensión de alimentación y rendimiento en funcionamiento |
| Start-up time | ≤ 120 ms |
| Diagnóstico | Activado (en caso de error, la señal de posición queda fuera del rango plausible de señal) |
| Resolución de posición (en 360°) | A11/A12: 16 bits, A10: 0,01°/LSB |
| Resolución de velocidad | 0,1°/s |
| Update frequency | 1 kHz |
| Retardo de propagación de la señal | < 0,2 ms |
| Transmission speed | COM 3 (230,4 kBaud) |
| Tipo de trama | 2,2 |
| Tiempo de ciclo mínimo | 1 ms |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 24 VDC (16 … 30 VDC) |
| Consumo de corriente sin carga | ≤ 30 mA a 24 V |
| Potencia consumida sin carga | < 0,72 W |
| Reverse polarity protection | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (salida frente a GND y a la tensión de alimentación hasta 40 VDC) |
| Protección contra sobretensión | 36 VDC (permanente) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Electromagnetic compatibility | |
| Interfaz y sistema IO-Link | V1.1.3 |
| EN 61000-4-2 ESD (descarga por contacto/aire) | 4 kV, 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 10 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 2 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 55016-2-3 Perturbaciones radiadas | Zona industrial y residencial |
| Environmental conditions | |
| Working temperature | -30 … +85 °C |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Insensibilidad a campos magnéticos de CC | < 15 mT |
| Bearing life | típ. > 100 millones de movimientos |
| MTTF (IEC 60050) | 591 años |
| Connection assignment | |
| Sign | Conector M12 |
| Tensión de alimentación Ub (L+) | Pin 1 |
| GND (L-) | Pin 3 |
| C/Q | Pin 4 |
| No conectar (alt. GND) | Pin 2 |
| Opción | Significado |
|---|---|
| Ejemplo: MB1-3601-244-A11-FN4 = brida síncro con eje de Ø6 mm x 12,5 mm, 44 vueltas = 15840°, IO-Link con 1 posición creciente en sentido horario y conector M12x1 de 4 pines. | |

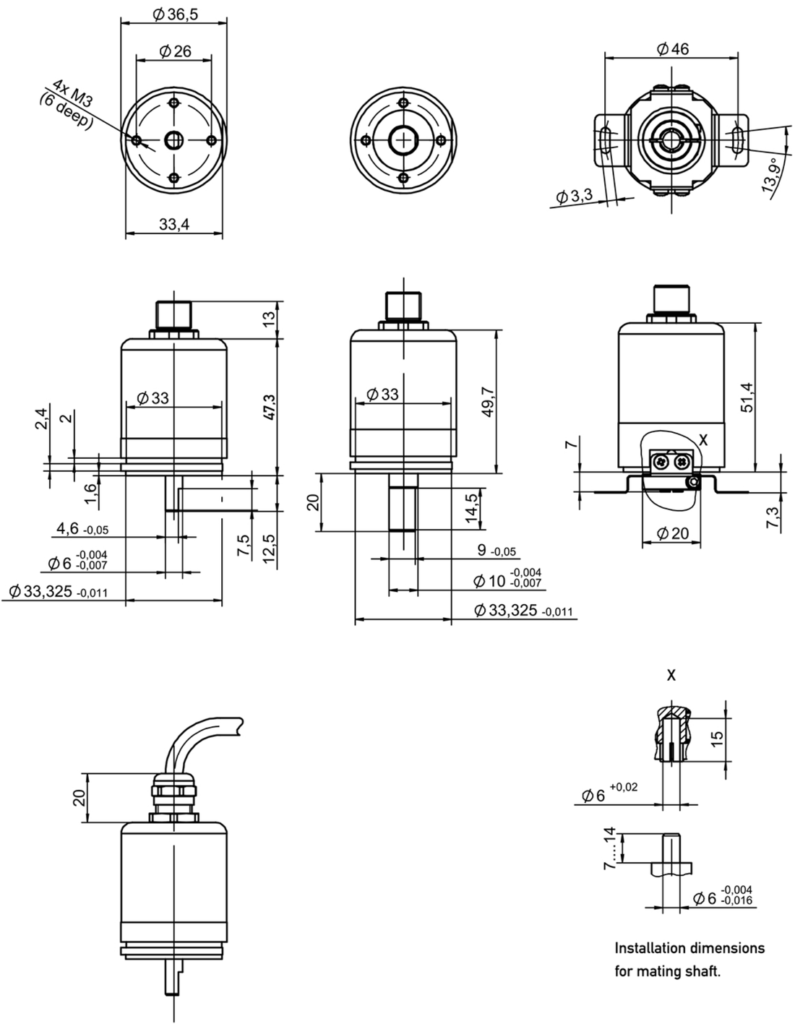

| 1 · Versión mecánica | |
| 3601 | Brida síncro, eje Ø6 mm x 12,5 mm |
| 3624 | Brida síncro, heavy duty, eje Ø10 mm x 20 mm |
| 3607 | Brida redonda, eje hueco Ø6 mm |
| 2 · Vueltas de la característica de salida | |
| 244 | 44 vueltas = 15840° |
| 3 · Interfaz | |
| TO | IO-Link |
| 4 · Parámetros de interfaz | |
| 10 | 1x posición (SSP 4.2.1 Ed.2), creciente en sentido horario |
| 11 | 1x posición, creciente en sentido horario |
| 12 | 1x posición, 1x velocidad, creciente en sentido horario |
| 5 · Conexión eléctrica | |
| FN4 | Conector M12x1 de 4 pines |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
