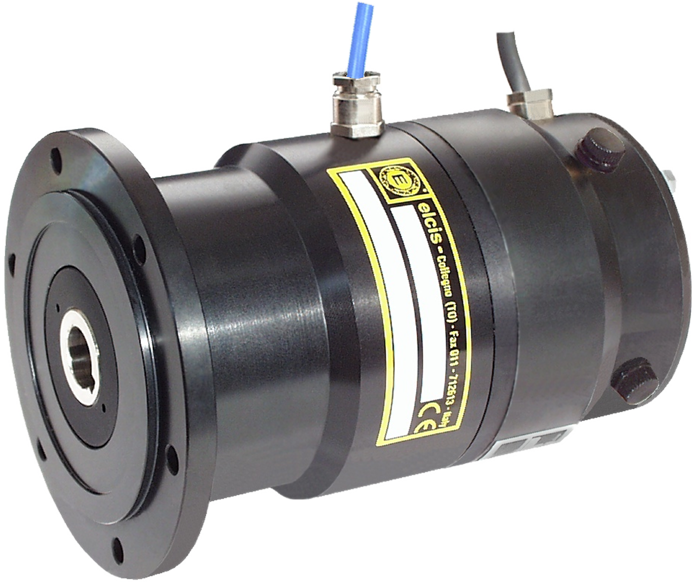

Encoder Incremental con Dinamo Taquimetrica I/115TC
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental con Dinamo Taquimétrica, SENSORES
La necesidad de acoplar sensores de posición directamente al eje del motor sin intermediarios mecánicos complica la instalación y aumenta el riesgo de desalineación. Este Encoder Incremental con Dinamo Taquimetrica I/115TC elimina esa fricción mediante un diseño específico para montaje directo, permitiendo una transmisión de datos limpia desde la fuente motriz.
El dispositivo integra un eje hueco de acero inoxidable Ø 16mm que soporta cargas radiales de hasta 18 kg. La electrónica interna soporta una frecuencia máxima de 100 kHz y ofrece configuraciones de salida NPN, PNP o Push-Pull PRO, garantizando la compatibilidad con controladores industriales estándar sin necesidad de adaptadores externos.
Construido en aluminio anodizado, soporta temperaturas de operación entre 0 y 70 °C y ofrece una vida útil del rodamiento de 1,5 x 10^9 vueltas. Su resistencia a impactos de 50 G y vibración de 12 G asegura fiabilidad en entornos hostiles. Disponible en guemisa.es.
- Eje hueco Ø 16mm para acoplamiento directo al motor sin adaptadores externos.
- Construcción en aluminio anodizado con peso de 1650 g para robustez industrial.
- Resistencia a vibración de 12 G y temperatura de operación hasta 70 °C.
- Fuente de luz LED con más de 100.000 horas de vida útil garantizada.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el modelo I/115TC del modelo estándar I/115T?
El modelo I/115TC incorpora un eje hueco de acero inoxidable Ø 16mm diseñado para conexión directa al motor, a diferencia del I/115T que utiliza un eje sólido. Esto elimina la necesidad de adaptadores externos y reduce el juego mecánico en aplicaciones de alta velocidad hasta 6000 rpm.
¿Qué precauciones de alineación requiere el eje hueco del I/115TC?
Dado que es un eje hueco, la concetricidad es crítica para evitar vibraciones a altas revoluciones. Se recomienda asegurar una carga máxima por eje radial de 18 kg y verificar que el par de arranque no supere los 90-120 gcm para proteger los rodamientos sellados durante el inicio del movimiento.
¿Qué conectores y opciones de salida están disponibles para el I/115TC?
El modelo admite configuraciones de salida NPN, PNP, Colector Abierto o Push-Pull PRO. En cuanto a conexiones, se ofrecen bloques terminales IP65/IP66 y conectores específicos como VD (7 pines), VH (12 pines) o VM (sub D), permitiendo adaptar la salida al sistema de control existente.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Incremental |
| Aplicación Principal | Medición velocidad/posición con eje hueco |
| Alimentación | 5÷30V (±5%) |
| Eje | Hueco Ø 16mm Acero Inoxidable |
| Peso | 1650 g |
| Carga Máxima por Eje/Radial | 18 kg |
| Máx. RPM Continuas | 6000 rpm |
| Par de Arranque | 90-120 gcm |
| Vida Útil Rodamientos | 1,5 x 10^9 vueltas |
| Resistencia al Impacto | 50 G x 11ms |
| Resistencia a Vibración | 12 G (10 ÷ 2000 Hz) |
| Temperamento Funcionamiento | 0 ÷ 70 °C |
| Temperamento Almacenamiento | -30 ÷ 85 °C |
| Nº de Impulsos/Revolución | 1 ÷ 3600 pulsos |
| Frecuencia Máxima | 100 kHz (opción 160) |
| Protección IP | IP64/66 según versión |
