Sistema electrónico de péndulo directo e invertido para auscultación de presas

Sistema electrónico de péndulo directo e invertido para auscultación estructural

El sistema electrónico de péndulo directo e invertido EDS-50 / EDS-51 está diseñado para la medición precisa de desplazamientos relativos, inclinación y rotación estructural en aplicaciones de auscultación geotécnica y monitorización estructural.

Se utiliza habitualmente en presas de hormigón y mampostería, edificios de gran altura, centrales nucleares, cimentaciones y grandes infraestructuras donde es necesario controlar la estabilidad estructural y detectar deformaciones producidas por cargas, excavaciones, movimientos del terreno o variaciones en la cimentación.

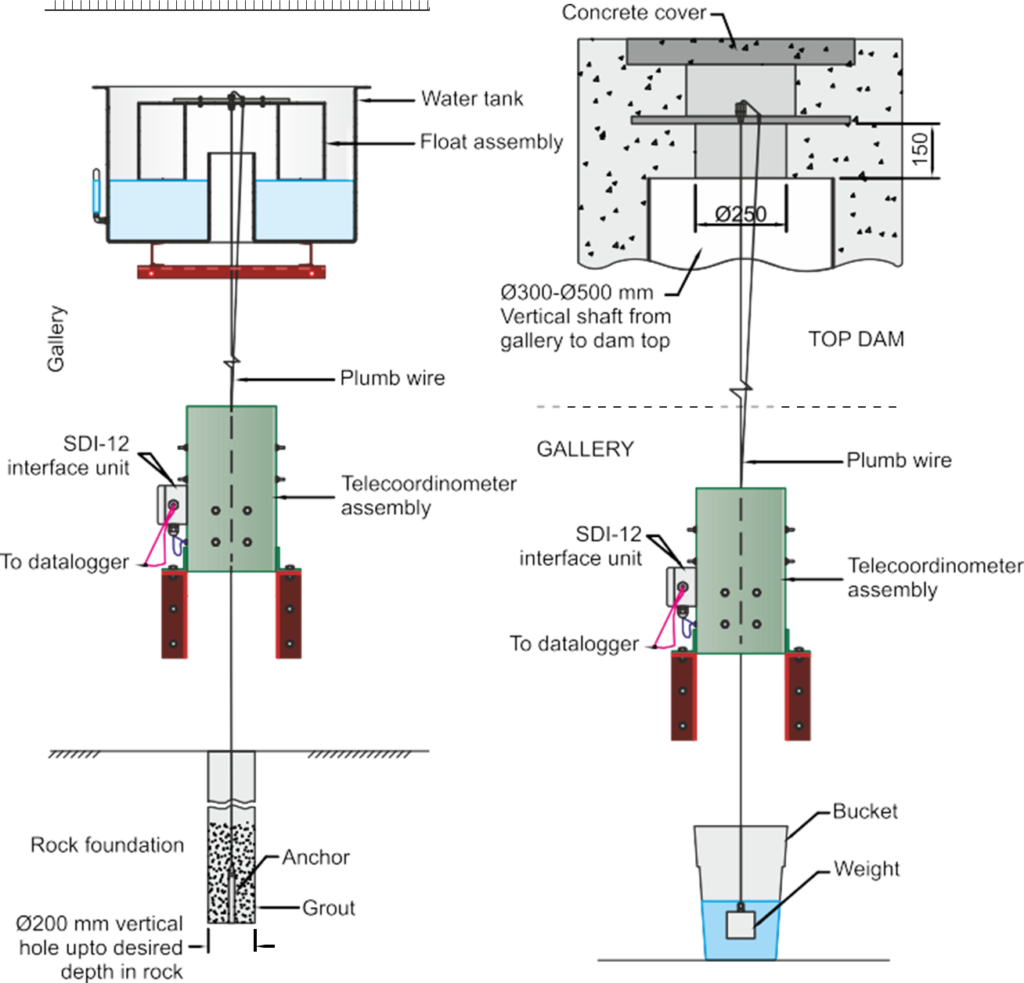

El modelo EDS-50 corresponde a un péndulo directo, con cable de acero inoxidable suspendido desde la parte superior de la estructura y masa de amortiguación sumergida en aceite. El modelo EDS-51 corresponde a un péndulo invertido, con cable anclado en la cimentación rocosa y tensado mediante flotador sumergido en agua.

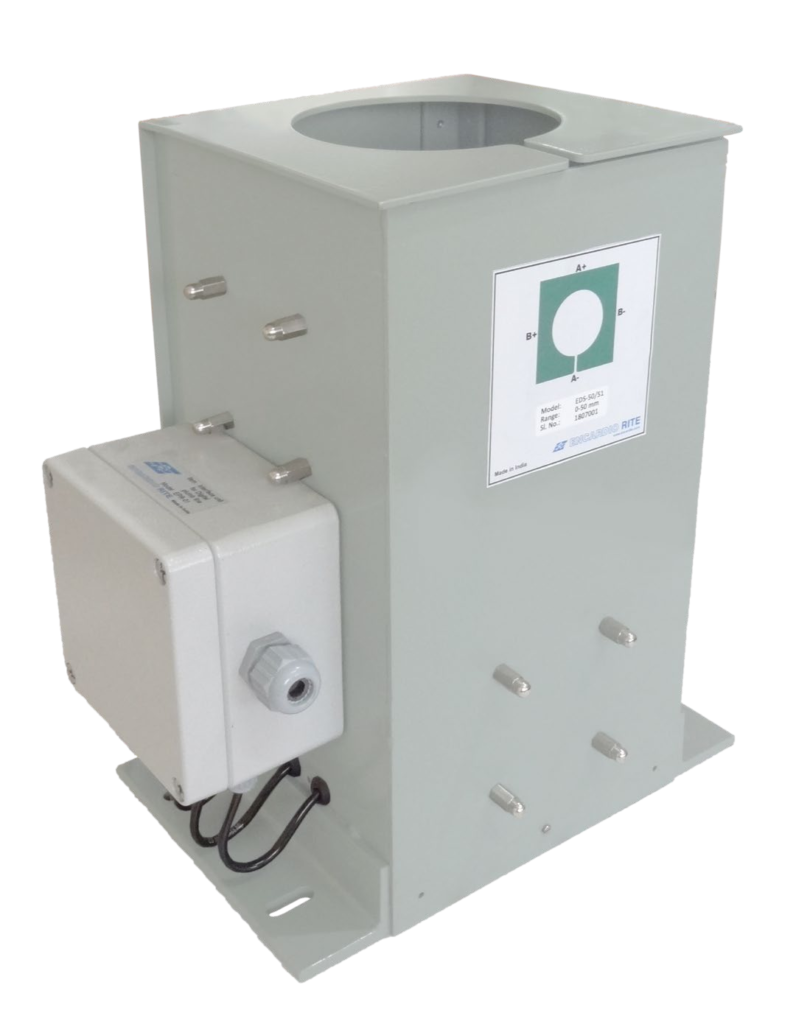

La medición electrónica se realiza mediante la unidad automática de lectura EPR-01S, equipada con sensores inductivos sin contacto para detectar el desplazamiento del cable en ambos ejes. El sistema permite integración con adquisición de datos, monitorización remota y supervisión continua de estructuras críticas.

Aplicaciones principales

• Auscultación geotécnica de presas.
• Monitorización estructural de grandes infraestructuras.
• Control de desplazamientos relativos en cimentaciones.
• Medición de inclinación y rotación estructural.
• Seguimiento de estabilidad en muros, pilares, pilotes y zonas con riesgo de deslizamiento.
