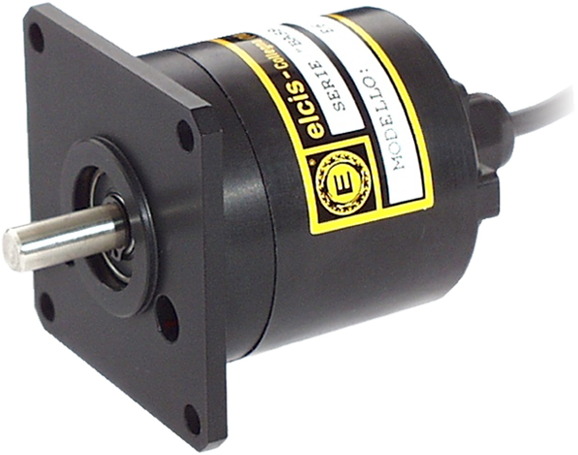

Encoder Incremental Kit y Bajo Coste I/E6
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Kit Low Cost, SENSORES
El Encoder Incremental Kit y Bajo Coste I/E6 resuelve la necesidad crítica de sensores de posición compactos para aplicaciones OEM donde el presupuesto es limitado pero la fiabilidad mecánica no puede ser sacrificada. Su diseño extremadamente compacto permite integrarlo en espacios reducidos sin comprometer la robustez estructural necesaria para entornos industriales.
La solución técnica se basa en una base de aluminio anodizado y tapa de Valox 420 que soporta hasta 8 kg de carga radial o axial. El eje de acero inoxidable de Ø8mm garantiza la precisión mecánica, mientras que los rodamientos de bolas aseguran una vida útil superior a 1,5 x 10^9 revoluciones bajo condiciones operativas estándar.
Construido para resistir vibraciones de 12 G e impactos de 50 G en un rango térmico de 0 a 70 °C, este Encoder es ideal para maquinaria pesada. Su salida IP64 estándar o IP66 sellado protege la electrónica interna frente a polvo y salpicaduras, garantizando operación continua disponible en guemisa.es.
- Encoder incremental extremadamente compacto con brida cuadrada optimizado para aplicaciones OEM.
- Alimentación flexible compatible con fuentes de 5÷30V y consumo máximo de 120 mA en configuración estándar.
- Eje de Ø8mm en acero inoxidable soportando hasta 8 kg de carga radial o axial sin comprometer la vida útil.
- Resistencia robusta a vibraciones de 12G e impactos de 50G garantizando fiabilidad en entornos industriales hostiles.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el I/E6 del modelo I-58M de la serie Kit?
El I/E6 es un Encoder incremental extremadamente compacto con brida cuadrada diseñado específicamente para bajo coste OEM, mientras que el I-58M suele pertenecer a series con mayor resolución o dimensiones diferentes. El E6 pesa 380 gramos y tiene un eje de Ø8mm, frente a variantes más grandes de la serie Kit que pueden manejar cargas menores o mayores según su chasis.
¿Qué precauciones de alineación requiere el eje del I/E6 durante la instalación?
El eje de acero inoxidable de Ø8mm debe montarse asegurando que la carga radial o axial no supere los 8 kg máximos permitidos por el rodamiento. Es crucial evitar desalineaciones angulares excesivas en el acople para mantener la vida útil de los rodamientos de bolas, diseñada para soportar hasta 1,5 x 10^9 revoluciones bajo condiciones óptimas.
¿Qué conectores y opciones de salida están disponibles para el I/E6?
El modelo ofrece múltiples configuraciones electrónicas incluyendo salidas NPN estándar, PNP colector abierto, Push-Pull PRO y Driver de línea. Las opciones de conexión incluyen cable (VM 7 pines normal), caja de terminales o conectores específicos como TL (10 pines sellado) y VH (12 pines antihorario), adaptándose a diferentes necesidades de integración en el sistema.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Incremental |
| Aplicación Principal | OEM / Bajo Coste |
| Base | Aluminio Anodizado |
| Tapa | Valox 420 |
| Peso | 380 gramos |
| Eje | Ø8mm Acero Inoxidable |
| Carga Máxima | 8 kg (radial/axial) |
| Vida Rodamientos | 1,5 x 10^9 revoluciones |
| Resistencia Impacto | 50 G x 11ms |
| Resistencia Vibración | 12 G (10 ÷ 2000 Hz) |
| Temp. Funcionamiento | 0 ÷ 70 °C |
| Impulsos/Revolución | 1 ÷ 1000 PPR |
| Frecuencia Máxima | 40 kHz (Opción 75) |
| Salida IP Estándar | 64 |
| Consumo Máximo | 120 mA (Estándar) |
