Guemisa, distribuidor oficial de ELCIS en España
ELCIS ENCODER es un fabricante italiano de Collegno (Turín) especializado en transductores de posición rotativos y lineales. Nació de la fusión de ELCIS y SICOD y acumula experiencia en encoders desde 1974. Fabrica en su propio laboratorio los discos de sus encoders y sus másteres, con el sistema FOTOMAST diseñado por la propia ELCIS.
Su gama cubre encoders incrementales y absolutos: desde modelos miniatura de Ø27 mm hasta encoders de alta resolución de 900000 impulsos por vuelta, absolutos multivuelta de hasta 30 bit en 16384 vueltas con SSI o bus de campo (PROFIBUS-DP, CANopen, DeviceNet, Ethernet) y encoders antideflagrantes ATEX. Fabrica además volantes electrónicos y transductores lineales.
En Guemisa, como distribuidor oficial, le asesoramos para elegir el modelo y el código de pedido adecuados, identificamos referencias ELCIS antiguas y le ayudamos a sustituir encoders averiados o descatalogados. Tiene 287 productos ELCIS con su ficha técnica y su código de pedido.
Posición0 / 1280000000código Gray · 7 bit
1974desde, en encoders
ItaliaCollegno (Turín)
900000imp/vuelta máx.
Ø27 mmel más pequeño
30 biten 16384 vueltas
ATEXII 2G Ex d IIC T6, T5 Gb
287productos ELCIS aquí
ISO 9001desde 1994 · UL/CSA
La gama ELCIS
Encoders incrementales
Alta Resolución12 modelosHasta 900000 impulsos por vuelta · Ø90 a Ø170 mmAntideflagrante ATEX9 modelosAntideflagrantes Ex d IIC T6 · hasta 10000 impulsos por vueltaCon Dinamo Taquimétrica8 modelosEncoder con dinamo taquimétrica o relé centrífugo · hasta 3600 imp/vueltaDoble Resolución6 modelosDos resoluciones en el mismo encoder · Ø58 a Ø115 mmEspecial8 modelosEjecuciones especiales de la gama ELCISEstándar8 modelosØ50 a Ø68 mm · hasta 25000 impulsos por vueltaLow Cost13 modelosDe Ø44 a 80 mm · hasta 25000 impulsos por vueltaMiniatura14 modelosDe Ø27 a Ø45 mm · hasta 10000 impulsos por vueltaPara Cremallera5 modelosCon piñón para medir desplazamiento lineal sobre cremalleraPara Motores30 modelosPara montaje en motor · hasta 50000 impulsos por vueltaRobusto16 modelosCarcasas metálicas, brida B10 Ø115 o cuadrada de 120 mm · hasta 90000 imp/vueltaEncoder Magnético Incremental10 modelosEncoders magnéticos incrementales
Encoders absolutos
ATEX8 modelosMonovuelta y multivuelta SSI · Ex d IIC T6Bus de Campo18 modelosPROFIBUS-DP, CANopen, DeviceNet y Ethernet · 30 bit en 16384 vueltasMonovuelta43 modelosHasta 16 bit por vuelta · salida paralela y SSIMultivuelta26 modelosHasta 30 bit en 16384 vueltas · SSIEncoder Magnético Absoluto8 modelosEncoders magnéticos absolutos
Transductores lineales
Encoders Lineales Ópticos3 modelosRegla óptica de vidrioPotenciómetro Lineal4 modelosCarreras de 10 a 1000 mm · salida analógica proporcionalTransductor Lineal de Cremallera3 modelosMedida lineal con piñón y cremalleraTransductor Lineal por Cable27 modelosMedida de desplazamiento lineal por cable
Otros productos ELCIS
Cómo elegir un encoder ELCIS
Lo que hay que definir
- Tipo: incremental (impulsos) o absoluto (conserva la posición tras un corte de tensión; monovuelta o multivuelta).
- Resolución: impulsos por vuelta o bits.
- Eje y montaje: macizo o hueco, diámetro, brida y acoplamiento.
- Salida: NPN, PNP, push-pull, line driver, TTL, senoidal 1 Vpp, SSI, paralela o bus de campo.
- Alimentación, conexión (cable o conector) y grado IP.
- Entorno: temperatura, velocidad y, si hace falta, ATEX.
Cómo le ayudamos
- Cada ficha de producto recoge el código de pedido de ELCIS con todas sus opciones.
- Con la etiqueta o el código de un encoder ELCIS, identificamos la referencia, aunque sea antigua.
- Le proponemos el modelo de sustitución para encoders averiados o descatalogados.
- La mayoría de los modelos admiten opciones personalizadas bajo pedido.
- Precio y plazo bajo consulta (venta profesional).
Preguntas frecuentes sobre ELCIS
¿Quién es el distribuidor oficial de ELCIS en España?
Guemisa (Sensores e Instrumentación Guemisa S.L.), con sede en Rivas-Vaciamadrid (Madrid), es distribuidor oficial de ELCIS Encoder en España. Contacto: ventas@guemisa.com · 91 764 21 00.
¿Qué tipos de encoder fabrica ELCIS?
Encoders incrementales (estándar, miniatura, robustos, de alta y doble resolución, para motores, para cremallera, con dinamo taquimétrica y antideflagrantes ATEX) y encoders absolutos (monovuelta, multivuelta, con bus de campo y ATEX). Además fabrica volantes electrónicos y transductores lineales.

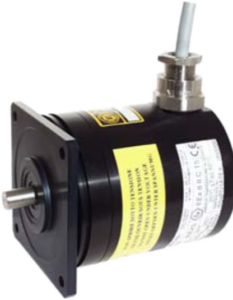

¿Tiene ELCIS encoders ATEX?
Sí, incrementales y absolutos. Según el catálogo de ELCIS, sus encoders antideflagrantes están certificados ATEX II 2G Ex d IIC T6, T5 Gb y II 2D Ex tb IIIC T85 °C, T100 °C Db IP66.
¿Qué resolución máxima ofrecen los encoders ELCIS?
En incrementales, la serie de alta resolución llega a 900000 impulsos por vuelta. En absolutos, hasta 16 bit por vuelta; en multivuelta y bus de campo, hasta 30 bit en 16384 vueltas.
¿Se pueden pedir encoders ELCIS a medida?
La mayoría de los modelos tienen opciones personalizadas bajo pedido (opción X) y variantes de eje, conexión, alimentación y electrónica de salida. Indíquenos su aplicación y le asesoramos.
¿Cómo pido precio o plazo de un encoder ELCIS?
La venta es profesional y el precio y el plazo se dan bajo consulta: escríbanos a ventas@guemisa.com o llame al 91 764 21 00 indicando la referencia o el código de pedido.
Tengo un encoder ELCIS antiguo o averiado, ¿pueden ayudarme?
Sí. A partir de la etiqueta o del código de pedido identificamos la referencia, actual o antigua, y le proponemos el modelo de sustitución.
¿Necesita un encoder ELCIS?
Envíenos la referencia, el código de pedido o su aplicación y le respondemos con precio y plazo.
Escribir a ventas@guemisa.com
91 764 21 00 · C/ del Electrodo, 68, Oficina 23 · 28522 Rivas-Vaciamadrid (Madrid)
Casos de uso
Productos de ELCIS Encoder
Productos: 287
Carcasa metálica Ø50 mm | Eje Ø8 mm inoxidable | 10 a 2500 impulsos/vuelta | NPN, push-pull o line driver | 5 V ±5 % o 12–24 V | IP52 eje, IP65 salida | Frecuencia máx. 180 kHz
Brida servo Ø27 mm | Eje macizo Ø6,35 h7 | 50–800 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5 V ±5 % | IP64 eje (IP65 sellado) | Frecuencia máx. 60 kHz
Patas de fijación | Eje Ø10 inoxidable | 10 a 3600 imp/vuelta | Frecuencia máx. 180 kHz | NPN, colector abierto, push-pull | Alimentación 5–24 V | IP52 eje, IP64/IP65 salida
Carcasa Ø55 mm | Eje Ø8 h7 inoxidable | 1 a 1270 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado | 60 kHz (160 kHz opcional)
Carcasa Ø27 mm | Eje Ø3,17 h7, centrado Ø25,4 h7 | 50–800 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5 V ±5 % | IP64 eje (IP65 sellado) | Frecuencia máx. 60 kHz
Carcasa Ø63 mm, brida cuadrada | Eje Ø9,52 h7 inoxidable | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (300 kHz opcional)
Ø58 mm, brida cuadrada | Eje Ø6 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado | 100 kHz (300 kHz opcional)
Brida cuadrada 30 mm | Carcasa Ø27 mm, eje Ø6,35 h7 | 50–800 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5 V ±5 % | IP64 eje (IP65 sellado) | Frecuencia máx. 60 kHz
Carcasa Ø58 mm | Eje Ø10 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado | Carga radial/axial 4 kg
Carcasa Ø30 mm | Eje macizo Ø4 mm | 100–1024 imp/vuelta | NPN, push-pull, line driver | 5 V ±5 % o 12–24 V | IP52 eje (IP65 salida con cable) | Frecuencia máx. 180 kHz
Carcasa Ø58,5 mm, brida Ø63 | Eje Ø9,52 h7 inoxidable | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (300 kHz opcional)
Ø58 mm, brida servo | Eje Ø6 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado | 100 kHz (300 kHz opcional)
Carcasa Ø38 mm | Eje macizo Ø6,35 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP64 eje (IP66 sellado) | 60 kHz (100 kHz opcional)
Carcasa aluminio Ø68 mm | Fijación frontal y trasera | Eje Ø10 g6 inoxidable | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado)
Carcasa Ø59 mm | Eje Ø6 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP65 salida | 100 kHz (300 kHz opcional)
Brida cuadrada 38 mm | Eje Ø6,35 h7, centrado Ø17,46 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP64 eje (IP66 sellado) | 60 kHz (100 kHz opcional)
Brida cuadrada 80 mm | Carcasa Ø80 mm | Eje Ø8 h7 inoxidable | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado)
Carcasa Ø63 mm | Eje Ø6 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado | Opción sinusoidal 1 Vpp
Brida servo Ø38 mm | Eje Ø6,35 h7, centrado Ø33 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP64 eje (IP66 sellado) | 60 kHz (100 kHz opcional)
Carcasa Ø90 mm, brida servo | Eje Ø10 h7 inoxidable | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (300 kHz opcional)
Perfil bajo Ø68 mm | Fijación servo con grapas | Eje Ø6 h7 inoxidable | 1 a 10000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado
Carcasa Ø40 mm | Eje macizo Ø6 mm (Ø8 opcional) | 10–2500 imp/vuelta | NPN, push-pull, line driver | 5 V ±5 % o 12–24 V | IP52 eje (IP65 salida con cable) | Frecuencia máx. 180 kHz
Brida roscada 18×1 | Carcasa Ø40 mm, eje Ø6 h7 (Ø8 opc.) | 10–2500 imp/vuelta | NPN, push-pull, line driver | 5 V ±5 % o 12–24 V | IP52 eje (IP65 con retén, opción Q) | Frecuencia máx. 180 kHz
Carcasa Ø90 mm, doble junta tórica | Eje Ø12 h7 inoxidable | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP66 eje (IP67 sellado) | 100 kHz (300 kHz opcional)
Brida cuadrada 41 mm | Eje Ø6,35 h7, centrado Ø13,89 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP64 eje (IP66 sellado) | 60 kHz (100 kHz opcional)
Carcasa metálica Ø102 mm | Eje Ø12 h7 inoxidable | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (300 kHz opcional)
Brida servo Ø41 mm | Eje Ø6,35 h7, centrado Ø34,92 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP64 eje (IP66 sellado) | 60 kHz (100 kHz opcional)
Carcasa metálica Ø70 mm | Brida B10 Ø115 estándar | Eje Ø11 h7 inoxidable | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP66 eje (IP67 sellado)
Brida cuadrada 44 mm | Eje Ø6 h7, centrado Ø20 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP66 eje (IP53 bajo par) | 60 kHz (100 kHz opcional)
Carcasa Ø63,5 mm | Brida tipo B10 (Ø115) | Eje Ø11 h7 inoxidable | 1 a 10000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado)
Brida servo Ø44 mm | Eje Ø6 h7, centrado Ø20 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP66 eje (IP53 bajo par) | 60 kHz (100 kHz opcional)
Carcasa metálica Ø86 mm | Brida B10 estándar (Ø115) | Tapa de aluminio duplicada | Eje Ø11 h7 inoxidable | 1 a 90000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | IP66 eje (IP67 sellado)
Brida cuadrada 45 mm | Espesor 18 mm, eje Ø4 h7 | 1–10000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP64 eje (IP65 sellado) | Opción 1 Vpp (máx. 1024 imp)
Carcasa cuadrada 120 mm | Eje Ø22 h7 inoxidable | Carga radial/axial 30 kg | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP66 lado eje, salida radial
Carcasa Ø90 mm, eje hueco H7 | Soporte de par o pivote | 100 a 2048 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP65 eje (IP66 sellado) | MTTFd alto (EN ISO 13849-1)
Carcasa Ø104 mm, eje hueco H7 | Soporte de par o pivote | 100 a 2048 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP65 eje (IP66 sellado) | CE Ex II 3GD, categoría 3
Carcasa Ø114, brida B10 Ø115 | Eje Ø11 h7 inoxidable | 1 a 90000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP66 eje (IP67 sellado) | CE Ex II 3GD, categoría 3
CANopen (C2) o fibra óptica (CF) | Brida B10, eje Ø11 h7 | 16 bit; 30 bit en 16384 vueltas | Hasta 1 Mbaud | 10–30 V DC | IP65 eje (IP66 sellado)
PROFIBUS-DP Class 2, 12 Mbaud | Brida B10, eje Ø11 h7 | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP65 eje (IP66 sellado)
CANopen (C2) o fibra óptica (CF) | Carcasa Ø58 mm, fijación tipo servo | Eje Ø10 h8 (Ø6 opcional) | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
DeviceNet (D2), vel. programable | Carcasa Ø58 mm, fijación tipo servo | Eje Ø10 h8 (Ø6 opcional) | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
Ethernet TCP/IP 10/100 MBit | Carcasa Ø58 mm, fijación tipo servo | Eje Ø10 mm | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
PROFIBUS-DP Class 2, 12 Mbaud | Carcasa Ø58 mm, fijación tipo servo | Eje Ø10 h8 (Ø6 opcional) | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
CANopen (C2) o fibra óptica (CF) | Carcasa Ø58 mm, fijación tipo servo | Eje Ø6 f6 (Ø10 opcional) | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
DeviceNet (D2), vel. programable | Carcasa Ø58 mm, fijación tipo servo | Eje Ø6 f6 (Ø10 opcional) | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
PROFIBUS-DP Class 2, 12 Mbaud | Carcasa Ø58 mm, fijación tipo servo | Eje Ø6 f6 (Ø10 opcional) | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
CANopen (C2) o fibra óptica (CF) | Ø59 mm, fijación tipo servo | Eje hueco Ø15 F7 con acoplamiento | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
DeviceNet (D2), vel. programable | Ø59 mm, fijación tipo servo | Eje hueco Ø15 F7 con acoplamiento | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
PROFIBUS-DP Class 2, 12 Mbaud | Ø59 mm, fijación tipo servo | Eje hueco Ø15 F7 con acoplamiento | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
CANopen (C2) o fibra óptica (CF) | Brida cuadrada □63,5 mm | Eje Ø10 h8 | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
DeviceNet (D2), vel. programable | Brida cuadrada □63,5 mm | Eje Ø10 h8 | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
PROFIBUS-DP Class 2, 12 Mbaud | Brida cuadrada □63,5 mm | Eje Ø10 h8 | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP64 eje (IP66 sellado)
CANopen (C2) o fibra óptica (CF) | Eje hueco Ø10 H7, carcasa Ø90 | Acoplamiento interno en estrella | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP65 eje (IP66 sellado)
DeviceNet (D2), vel. programable | Eje hueco Ø10 H7, carcasa Ø90 | Acoplamiento interno en estrella | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP65 eje (IP66 sellado)
PROFIBUS-DP Class 2, 12 Mbaud | Eje hueco Ø10 H7, carcasa Ø90 | Acoplamiento interno en estrella | 16 bit; 30 bit en 16384 vueltas | 10–30 V DC | IP65 eje (IP66 sellado)
Carcasa Ø102, eje Ø12 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Binario, Excess o BCD | Fijación frontal o lateral
Brida B10 Ø115, eje Ø11 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP66 eje (IP67 sellado) | Gray, Binario, Excess o BCD
Doble carcasa, brida B10 Ø115 | Eje Ø11 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP66 eje (IP67 sellado) | Gray, Binario, Excess o BCD
Brida Ø45, eje Ø6 h7 | Hasta 256 pasos (8 bits) | Paralela | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP66 sellado) | Gray, Excess o personalizado
Cuadrado □45, eje Ø4 h7 | Hasta 256 pasos (8 bits) | Paralela NPN colector abierto | 5 V ±5 % | IP64 eje (IP65 sellado) | Gray, Excess o personalizado
Carcasa Ø50, eje Ø6 h7 | Hasta 256 pasos (8 bits) | Paralela NPN colector abierto | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Excess o personalizado | Opción NPN 70 mA con PTC
Brida cuadrada □58, eje Ø6 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Carcasa Ø58, eje Ø10 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Carcasa Ø58, eje Ø10 h7 | Hasta 1024 pasos (10 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP54 eje (IP65 sellado) | Gray o Excess
Fijación servo Ø58, eje Ø6 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Eje hueco H7 hasta Ø10 | Ø59, acoplamiento en estrella | Hasta 2048 pasos (11 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP66 sellado)
Eje hueco H7 hasta Ø15 | Ø59, perno antirrotación tangencial | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP66 sellado)
Eje hueco pasante H7 hasta Ø15 | Ø59 | Hasta 8192 pasos (13 bits) | Paralela NPN colector abierto | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP65 sellado) | Solo código Gray
Eje hueco pasante H7 hasta Ø15 | Ø59, perno antirrotación | Hasta 8192 pasos (13 bits) | Paralela NPN colector abierto | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP65 sellado) | Solo código Gray
Brida cuadrada □63,5, eje Ø9,52 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Brida cuadrada □63,5, eje Ø9,52 h7 | Hasta 1024 pasos (10 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP54 eje (IP65 sellado) | Gray o Excess
Brida servo Ø63, eje Ø9,52 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Opción push-pull 70 mA + PTC
Carcasa Ø65, eje Ø10 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Carcasa Ø68, eje Ø6 h7 | Hasta 2048 pasos (11 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP64 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Brida cuadrada □80, eje Ø8 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Carcasa Ø80, eje Ø8 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Carcasa Ø90, eje Ø10 h7 | Hasta 16384 pasos (14 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Carcasa Ø90, eje Ø12 h7 | Hasta 16384 pasos (14 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP66 eje (IP67 sellado) | Gray, Binario, Excess o BCD
Carcasa Ø78, eje hueco aislado | Ø12, Ø15, Ø20 o Ø25 mm H7 | Acoplamiento elástico aislado | Hasta 8192 pasos (13 bits) | Paralela o SSI | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado)
Brida cuadrada □92,5, eje Ø10 h7 | Hasta 16384 pasos (14 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Brida Ø115, eje Ø11 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP64 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Brida B10 Ø115, eje Ø11 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP64 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Carcasa Ø58, eje Ø10 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP64 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Fijación servo Ø58, eje Ø6 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP64 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Eje hueco H7, perno tangencial | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP64 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Carcasa Ø63, eje hueco H7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Acoplamiento elástico | 10–30 V | IP64 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Brida cuadrada 63, eje Ø9,52 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP65 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Carcasa Ø65, eje Ø10 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP65 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Brida Ø90, eje Ø10 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP65 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Brida Ø90, eje Ø12 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP66 eje (IP67 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Brida B10, eje Ø11 h7 | Hasta 65536 pasos (16 bits) | SSI o SSI con preset | 10–30 V | IP64 eje (IP66 sellado) | Gray o binario | Precisión ±½ LSB (<13 bit)
Fijación servo Ø58, eje Ø10 h8 | Hasta 65536 pasos (16 bits) | Paralela, push-pull 20 mA | 10–30 V | IP64 eje (IP66 sellado) | Gray o binario | Preset opcional (P1)
Fijación servo Ø58, eje Ø10 h8 | Hasta 16 bits por vuelta | SSI o SSI + preset, RS422/RS485 | 10–30 V | IP64 eje (IP66 sellado) | Gray o binario | Paso LSB 800 kHz
Fijación servo Ø58, eje Ø6 f6 | 360, 4096, 8192 o 65536 pasos | Paralela, push-pull 20 mA | 10–30 V | IP64 eje (IP66 sellado) | Gray o binario | Preset opcional (P1)
Fijación servo Ø58, eje Ø6 f6 | Hasta 16 bits por vuelta | SSI o SSI + preset, RS422/RS485 | 10–30 V | IP64 eje (IP66 sellado) | Gray o binario | Paso LSB 800 kHz
Ø59, eje hueco Ø15 F7 | Acoplamiento elástico | 360, 4096, 8192 o 65536 pasos | Paralela, push-pull 20 mA | 10–30 V | IP64 eje (IP66 sellado) | Gray o binario
Ø59, eje hueco Ø15 F7 | Acoplamiento elástico | Hasta 65536 pasos (16 bits) | SSI, RS422/RS485 | 10–30 V | IP64 eje (IP66 sellado) | Gray o binario
Eje hueco Ø10 H7 | Acoplamiento interno en estrella | Hasta 65536 pasos (16 bits) | SSI | 10–30 V | IP65 eje (IP66 sellado) | Gray o binario
Brida B10 Ø115, centrado Ø85 h7 | Eje Ø10 h7 | 7 a 12 bit (hasta 4096 pasos) | Paralela, SSI RS422 o analógica | 5, 15, 8–24 o 18–28 V | IP65 eje (IP66 con opción Z) | ATEX Ex d IIC T6
Eje hueco Ø6–12 mm | Acoplamiento interno | 7 a 12 bit (hasta 4096 pasos) | Paralela, SSI RS422 o analógica | 5, 15, 8–24 o 18–28 V | IP65 eje (IP66 con opción Z) | ATEX Ex d IIC T6
Brida cuadrada □80, centrado Ø40 h7 | Eje Ø10 h7 | 7 a 12 bit (hasta 4096 pasos) | Paralela, SSI RS422 o analógica | 5, 15, 8–24 o 18–28 V | IP65 eje (IP66 con opción Z) | ATEX Ex d IIC T6
Carcasa Ø80, brida tipo servo | Eje Ø10 h7 | 7 a 12 bit (hasta 4096 pasos) | Paralela, SSI RS422 o analógica | 5, 15, 8–24 o 18–28 V | IP65 eje (IP66 con opción Z) | ATEX Ex d IIC T6
Eje Ø11 h7 de acero inoxidable | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Eje opc. Ø6, 8, 9,52 o 10
Brida B10, eje Ø11 h7 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Eje opc. Ø8, 9,52, 10, 12 o 12,5
Ø58 mm, eje Ø10 h7 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Eje opc. Ø6, 8, 9,52, 11 o 12
Ø58 mm, servo, eje Ø6 h7 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Eje opc. Ø5, 8, 9,52, 10 o 12
Eje hueco H7 Ø6, 8, 10, 12 o 15 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Perno antirrotación
Eje hueco H7 Ø6, 8, 10, 12 o 15 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Acoplamiento elástico
Brida cuadrada 63 mm, eje Ø9,52 h7 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP65 eje (IP66 sellado) | Eje opc. Ø6, 8, 10, 11 o 12
Ø65 mm, eje Ø10 h7 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP65 eje (IP66 sellado) | Eje opc. Ø6, 8, 9,52, 11 o 12
Eje Ø10 h7, opc. Ø8, 12 o 12,7 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP65 eje (IP66 sellado) | Carga máx. 5 kg radial/axial
Eje Ø12 h7, opc. Ø10, 12,7 o 14 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP66 eje (IP67 sellado) | Carga máx. 15 kg radial/axial
Brida B10, eje Ø11 h7 | Hasta 65536 pasos × 16384 vueltas | SSI o SSI con preset, Gray/binario | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Frecuencia de paso 800 kHz | Precisión ±½ LSB (<13 bit)
Ø58 mm, servo, eje Ø10 h8 | Hasta 25 bit en 4096 vueltas | Paralela o paralela con preset | Push-pull 20 mA | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Frecuencia de paso 200 kHz
Ø58 mm, servo, eje Ø10 h8 | Hasta 30 bit en 16384 vueltas | SSI o SSI con preset (S1, S4) | Line driver RS422/RS485 | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Frecuencia de paso 800 kHz
Ø58 mm, servo, eje Ø6 f6 | Hasta 25 bit en 4096 vueltas | Paralela o paralela con preset | Push-pull 20 mA | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Frecuencia de paso 200 kHz
Ø58 mm, servo, eje Ø6 f6 | Hasta 30 bit en 16384 vueltas | SSI o SSI con preset (S1, S4) | Line driver RS422/RS485 | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Frecuencia de paso 800 kHz
Ø59 mm, eje hueco Ø15 F7 | Hasta 25 bit en 4096 vueltas | Paralela o paralela con preset | Push-pull 20 mA | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Acoplamiento elástico incorporado
Ø59 mm, eje hueco Ø15 F7 | Hasta 30 bit en 16384 vueltas | SSI o SSI con preset (S1, S4) | Line driver RS422/RS485 | Alimentación 10–30 V | IP64 eje (IP66 sellado) | Acoplamiento elástico incorporado
Eje hueco Ø10 H7, opc. Ø6, 8 o 9,52 | Hasta 65536 pasos × 16384 vueltas | SSI (RS422), preset opcional | Alimentación 10–30 V | IP65 eje (IP66 sellado) | Acoplamiento en estrella, ±3 mm ax. | Código Gray o binario
Brida Ø100 mm, servo, eje Ø12 h7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray, binario o BCD | Paralela NPN/push-pull o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Opc. latch, LED cero, multiplexor
Brida Ø115 B10, eje Ø11 h7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray, binario o BCD | Paralela NPN/push-pull o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Opc. latch, LED cero, multiplexor
Brida Ø58 mm, eje Ø10 h7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray o binario | Paralela NPN 70 mA o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Servo o tornillos frontales
Brida Ø58 mm, servo, eje Ø6 h7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray o binario | Paralela NPN 70 mA o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Longitud 120 mm
Ø59 mm, eje hueco Ø15 H7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray o binario | Paralela NPN 70 mA o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Perno antirrotación tangencial
Brida cuadrada 63 mm, eje Ø9,52 h7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray o binario | Paralela NPN 70 mA o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Carga radial/axial máx. 8 kg
Ø65 mm, eje Ø10 h7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray o binario | Paralela NPN 70 mA o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Carga radial/axial máx. 8 kg
Brida Ø90 mm, servo, eje Ø12 h7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray, binario o BCD | Paralela NPN/push-pull o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Opc. latch, LED cero, multiplexor
Brida B10 Ø115, centrado Ø85 h7 | Eje Ø10 h7 | 24 o 25 bit (12 + 12/13 bit) | SSI RS422, código Gray | 5 V ±10 % o 10–30 V | IP65 eje (IP66 con opción Z) | ATEX Ex d IIC T6
Eje hueco Ø6–12 mm | Acoplamiento interno | 24 o 25 bit (12 + 12/13 bit) | SSI RS422, código Gray | 5 V ±10 % o 10–30 V | IP65 eje (IP66 con opción Z) | ATEX Ex d IIC T6
Brida cuadrada □80, centrado Ø40 h7 | Eje Ø10 h7 | 24 o 25 bit (12 + 12/13 bit) | SSI RS422, código Gray | 5 V ±10 % o 10–30 V | IP65 eje (IP66 con opción Z) | ATEX Ex d IIC T6
Carcasa Ø80, brida tipo servo | Eje Ø10 h7 | 24 o 25 bit (12 + 12/13 bit) | SSI RS422, código Gray | 5 V ±10 % o 10–30 V | IP65 eje (IP66 con opción Z) | ATEX Ex d IIC T6
Brida cuadrada 100 mm, Ø90 mm | Eje Ø10 g6 | 18000–900000 imp/vuelta | Driver 26LS31 o 1 Vpp | 5 V ±5 % | IP54 eje (IP65 salida con cable) | ±5″; 2200 kHz con interpolación
Eje hueco pasante Ø30–50 H7 | Ø150 mm, perno antirrotación | 1–90000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP65 eje | 100 kHz (300 kHz opcional)
Eje Ø14 h6, carcasa Ø170 mm | Centrado Ø140 h6 | 18000–90000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP65 eje (IP53 bajo par) | 100 kHz (1000 kHz opcional)
Eje hueco pasante Ø30–50 H7 | Ø170 h5, perno antirrotación | 18000–90000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (500 kHz opcional)
Eje hueco pasante Ø50 H7 | Ø170 mm, acoplamiento tangencial | 18000–900000 imp/vuelta | Driver 26LS31 o 1 Vpp | 5 V ±5 % | IP64 eje (IP65 salida con cable) | ±2,5″; 2200 kHz con interpolación
Eje Ø14 h6, carcasa Ø170 mm | Centrado Ø140 h6 | 18000–900000 imp/vuelta | Driver 26LS31 o 1 Vpp | 5 V ±5 % | IP64 eje (IP65 salida con cable) | ±2,5″; 2200 kHz con interpolación
Eje hueco pasante Ø15–30 H7 | Ø90 mm, acoplamiento tangencial | 1–36000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP65 eje | 100 kHz (300 kHz opcional)
Eje hueco pasante Ø20 H6 | Ø90 mm, acoplamiento tangencial | 9000–900000 imp/vuelta | Driver 26LS31 o 1 Vpp | 5 V ±5 % | IP64 eje (IP65 salida con cable) | ±5″; 2200 kHz con interpolación
Eje Ø10 h7, carcasa Ø90 mm | Centrado Ø80 h7 | 1–90000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (1 MHz opcional)
Eje hueco pasante Ø16–30 H7 | Ø90 mm, centrado Ø80 h7 | 1–36000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP65 eje | 100 kHz (500 kHz opcional)
Brida cuadrada 92 mm | Ø90 mm, eje Ø10 h7 | 1–90000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (1 MHz opcional)
Brida cuadrada 92 mm | Ø90 mm, eje hueco Ø20 H6 | 9000–900000 imp/vuelta | Driver 26LS31 o 1 Vpp | 5 V ±5 % | IP64 eje (IP65 salida con cable) | ±5″; 2200 kHz con interpolación
Brida B10 Ø115 | Eje Ø10 h7 | 1 a 10000 imp/vuelta | NPN, PNP, push-pull, line driver | 5–30 V | IP65 eje (IP66 sellado) | ATEX II 2 G D, Ex d IIC T6/T5
Eje hueco Ø10 H7 (otros por código) | Acoplamiento tangencial | 1 a 10000 imp/vuelta | NPN, PNP, push-pull, line driver | 5–30 V | IP66 eje sellado | ATEX II 2 G D, Ex d IIC T6/T5
Brida cuadrada □80 | Eje Ø10 h7 | 1 a 10000 imp/vuelta | NPN, PNP, push-pull, line driver | 5–30 V | IP65 eje (IP66 sellado) | ATEX II 2 G D, Ex d IIC T6/T5
Fijación tipo servo | Eje Ø10 h7 | 1 a 10000 imp/vuelta | NPN, PNP, push-pull, line driver | 5–30 V | IP65 eje (IP66 sellado) | ATEX II 2 G D, Ex d IIC T6/T5
Montaje brida B10 Ø115 mm | Carcasa metálica torneada Ø86 mm | Eje Ø11 h7 acero inoxidable | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP67 en el lado del eje
Montaje brida B10 Ø115 mm | Carcasa Ø96 mm, eje Ø11 h7 | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje (IP66 con opción Z) | Hasta 6000 rpm (3000 con Z)
Eje hueco Ø16 H7 | Brida B10 Ø115 mm | Carcasa Ø96 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje (IP66 con opción Z)
Tapa de protección | Brida Ø115 mm, centrado Ø85 h7 | Eje Ø11 h7 acero inoxidable | 1 a 3600 imp/vuelta | NPN, push-pull, driver o discrim. | Alimentación 5–30 V | IP65 eje (IP66 con sellado Z)
Acoplamiento elástico interno | Eje hueco H7 Ø6, 8, 9,52 o 10 mm | Carcasa Ø59 mm | 1 a 2540 imp/vuelta | NPN, push-pull, line driver, TTL | Alimentación 5–30 V | IP53 en el lado del eje
Fijación tipo servo Ø90 | Centrados Ø80 h7 y Ø40 h7 | Eje Ø12 h7 acero inoxidable | 1 a 3600 imp/vuelta | NPN, push-pull, line driver, TTL | Alimentación 5–30 V | IP65 eje (IP66 con sellado Z)
Eje hueco Ø16 H7 | Carcasa Ø98 mm | Acoplamiento autocompensante | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje (IP66 con opción Z)
Mecánico incorporado, IP54 | Brida B10 Ø115 mm | Carcasa Ø96 mm, eje Ø11 h7 | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje (IP66 con opción Z)
Brida B10 Ø115 mm, eje Ø11 h7 | 1–10000 y 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado) | Dos salidas aisladas galvánicamente | Carga radial/axial 15 kg
Fijación servo o tornillos, Ø58 mm | Eje Ø6 h7 | 1–3600 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje (IP66 sellado) | Dos electrónicas aisladas
Carcasa Ø63 mm, eje Ø9,52 h7 | 100/127 a 2000/2540 imp/vuelta | Conteo up/down imperial o métrico | Salida driver 26LS31 | Alimentación 5 V ±5 % | IP65 eje (IP66 sellado) | Conector de 10 contactos
Eje hueco H7 Ø6, 8, 9,52 o 10 mm | Brida Ø72 mm | 1–1250 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje (IP66 sellado) | Detector y amplificadores dobles
Carcasa Ø90 mm, eje Ø12 h7 | 1–1250 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP66 eje (IP67 sellado) | Detector y amplif. duplicados | Conmutables externamente
Carcasa Ø90 mm, eje Ø11 h7 | 1–36000 y 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado) | Dos salidas aisladas galvánicamente | Carga radial/axial 6 kg
Rueda métrica en voladizo | Pivote sinterizado autolubricado | 1 a 5000 imp/v | NPN, PNP, push-pull o line driver | 5–30 V | IP66 eje (IP67 sellado) | 60 kHz (100 kHz opcional)
Eje Ø6 h7, centrado Ø50 h7 | Carcasa Ø58 mm | 1 a 25000 imp/v | NPN, PNP, push-pull o line driver | 5–30 V | IP64 eje (IP66 sellado) | 100 kHz (300 kHz opcional)
Doble eje Ø6 mm, brida servo | Centrado frontal Ø31,75 h7 | 1 a 10000 imp/v | NPN, PNP, push-pull o line driver | 5–30 V | IP64 eje (IP65 sellado) | 100 kHz (300 kHz opcional)
Rueda en voladizo, C = 200 mm | Rueda Ø63,66 mm con precarga | 1 a 5000 imp/v | NPN, PNP, push-pull o line driver | 5–30 V | IP64 eje (IP66 sellado) | 60 kHz (100 kHz opcional)
Eje y rodamientos del cliente | Carcasa Ø68 mm | 1 a 1250 imp/v | NPN, PNP, push-pull o line driver | 5–30 V | IP00 lado eje (estándar) | Hasta 60 kHz
2 ruedas métricas en voladizo | Ruedas Ø79,8 mm | 1, 10 o 1000 mm/imp | NPN o push-pull | 5 V ±5 % o 12–24 V | IP52 eje; IP65 salida con cable | Hasta 180 kHz
Doble eje pasante Ø11 mm | Carcasa Ø90 mm | 1 a 3600 imp/v | NPN, PNP, push-pull o line driver | 5–30 V | IP64 eje (IP65 con opción Z) | 100 kHz (160 kHz opcional)
Eje Ø12 mm con chavetero | Carcasa Ø90 mm | 1 a 90000 imp/v | NPN, PNP, push-pull, line driver | 5–30 V | IP65 eje (IP66 con opción Z) | 100 kHz (300 kHz opcional)
Eje Ø6 h7, carcasa Ø44 mm | Centrado Ø20 h7 | 1 a 2500 imp/vuelta | Push-pull o line driver | Alimentación 5–24 V (driver: 5 V) | IP54 lado eje | 100 kHz (160 kHz opcional)
Eje hueco Ø4, Ø6, Ø8 o Ø10 h7 | Carcasa Ø56 mm | 1 a 1024 imp/vuelta | NPN, push-pull o line driver | Alimentación 5–30 V | IP53 lado eje | Acoplamiento incorporado · 60 kHz
Eje Ø6,35 h7 | Brida Ø56 mm | 1 a 600 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | 40 kHz (75 kHz opcional)
Brida cuadrada 56 mm | Eje macizo Ø8 h7, centrado Ø16 h7 | 1 a 1024 imp/vuelta | NPN, push-pull o line driver | Alimentación 5–30 V | IP53 lado eje | Frecuencia máx. 60 kHz
Eje Ø10 g7 | Carcasa Ø58 mm, centrado Ø36 f5 | 1 a 2500 imp/vuelta | Push-pull o line driver | Alimentación 5–24 V | IP54 lado eje | Frecuencia máx. 100 kHz
Eje Ø10 h7 | Carcasa Ø58 mm, centrado Ø36 h7 | 1 a 1024 imp/vuelta | NPN, push-pull o line driver | Alimentación 5–30 V | IP54 eje (IP65 sellado Z) | Frecuencia máx. 60 kHz
Eje hueco Ø6÷15 H7 | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP65 eje (IP66 sellado Z) | Acoplamiento tangencial
Eje Ø9,52 h7 | Brida cuadrada 63,5 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP65 eje (IP66 sellado Z) | 100 kHz (300 kHz opcional)
Eje Ø9,52 h7 | Brida cuadrada 63,5 mm | 1 a 1024 imp/vuelta | NPN, push-pull o line driver | Alimentación 5–30 V | IP54 eje (IP65 sellado Z) | Frecuencia máx. 60 kHz
Eje Ø10 h7 | Brida cuadrada 63,5 mm | 1 a 1024 imp/vuelta | NPN, PNP, push-pull o driver | Alimentación 5–30 V | IP65 eje (IP66 sellado Z) | 60 kHz (100 kHz opcional)
Eje Ø8 h7 | Brida cuadrada 80 mm | 1 a 1024 imp/vuelta | NPN, push-pull o line driver | Alimentación 5–30 V | IP54 eje (IP65 sellado Z) | Frecuencia máx. 60 kHz
Eje Ø8 h7 | Carcasa Ø55 mm | 1 a 1000 imp/vuelta | NPN, PNP, push-pull o driver | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | 40 kHz (75 kHz opcional)
Eje Ø8 h7 | Brida cuadrada 63,5 mm | 1 a 1000 imp/vuelta | NPN, PNP, push-pull o driver | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | 40 kHz (75 kHz opcional)
Piñón 13, 16 o 34 dientes o eje Ø8 | Salida radial | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP66 lado eje | Frecuencia máx. 60 kHz (100 opc.)
Piñón 13, 16 o 34 dientes o eje Ø8 | Con precarga del piñón | Resolución lineal 5 µm a 0,4 mm | 1 a 10000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP66 lado eje
Piñón 16 dientes, carcasa Ø38 mm | Resolución lineal 0,005 a 1 mm | 50 a 2500 imp/vuelta | Push-pull o line driver | Alimentación 5 V ±5 % o 12–24 V | IP54 lado eje | Con precarga integrada del piñón
Piñón de 13 o 16 dientes | Con precarga integrada del piñón | Resolución lineal 0,001 a 1 mm | 1 a 10000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje (IP66 sellado)
Piñón 13, 16 o 34 dientes o eje Ø8 | Carcasa Ø62 mm, sin precarga | 1 a 10000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP66 lado eje | Frecuencia máx. 60 kHz (100 opc.)
Eje hueco Ø16 H7 | Brida B10 Ø115 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | 100 kHz (300 kHz opcional)
Eje pasante Ø30–50, carcasa Ø149 | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP65 lado eje | 100 kHz (300 kHz opcional) | Acoplamiento tangencial interno
Eje pasante Ø50, 55, 60, 65, 70, 75 | Carcasa Ø170 mm | 1 a 9000 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP55 eje (IP66 sellado Z) | Acoplamiento tangencial interno
Eje pasante Ø75, 90, 100, 110, 125 | Carcasa Ø250 mm | 400, 420 … 2304 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP54 lado eje | Acoplamiento tangencial interno
Eje hueco Ø4, 6 u 8 mm H7 | Carcasa Ø38 mm | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP65 eje (IP66 sellado Z) | Acoplamiento tangencial
Eje hueco Ø4–8 mm | Carcasa Ø38 mm | 1 a 2500 imp/vuelta | Push-pull; line driver (solo 5 V) | Alim. 5 V ±5 %, 5–12 V, 12–24 V | IP54 lado eje | Acoplamiento elástico
Eje pasante Ø6, 8, 10 o 12 mm | Carcasa Ø40 mm | 10 a 2500 imp/vuelta | NPN, push-pull o line driver | Alim. 5 V ±5 %, 12–24 V | IP52 lado eje | Acoplamiento tangencial
Eje hueco Ø4–10 mm | Carcasa Ø46,5 mm | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP53 lado eje | Helicoidal, alinea cero eléctrico
Eje hueco Ø4, Ø6 u Ø8 mm | Carcasa Ø46,5 mm | 1 a 5000 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP63 eje (IP64 con Z) | Acoplamiento elástico
Eje pasante Ø4, 6 u 8 mm | Carcasa Ø46,5 mm | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP53 lado eje | Helicoidal, alinea cero eléctrico
Eje hueco Ø6 u Ø8 mm | Carcasa Ø46,5 mm | 1 a 5000 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | Acoplamiento tangencial
Eje hueco Ø6–12,7 mm | Carcasa Ø46,5 mm | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP53 lado eje | Oldham, alinea cero eléctrico
Eje hueco Ø4–8 mm | Carcasa Ø48 mm | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | Helicoidal, bridas opcionales
Eje hueco Ø6–10 mm | Carcasa Ø59 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | Brida acampanada patentada
Eje hueco Ø6–15 mm | Carcasa Ø59 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado Z) | Acoplamiento tangencial
Eje hueco Ø6, 8, 10, 12 o 15 H7 | Carcasa Ø59 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP65 eje (IP66 sellado) | Tangencial, fijación por collarín
Eje pasante Ø15, 16 o 20 mm | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP64 eje (IP65 sellado) | Acoplamiento tangencial interno
Eje Ø4, 6, 8, 9,52 o 10 mm H7 | Brida Ø59,5 mm | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP53 lado eje | Elástico, alinea cero eléctrico
Eje pasante Ø6, 8, 10, 12 o 15 mm | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP65 sellado) | Collarín, elástico ±0,2 mm axial
Eje pasante Ø6, 8, 10, 12 o 15 mm | Carcasa Ø59 mm | 1 a 50000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP65 sellado) | Sin acoplamiento interno
Eje pasante Ø6, 8, 10, 12 o 15 mm | Carcasa Ø59 mm | 1 a 50000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP65 sellado Z) | Acoplamiento elástico
Eje pasante Ø6, 8, 10, 12 o 15 mm | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP65 sellado Z) | Elástico ±0,15 mm, collarín tope
Eje pasante Ø6, 8, 10, 12 o 15 mm | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP65 sellado Z) | Perno antirrotación Ø5 mm
Eje hueco Ø6, 8, 9,52 o 10 mm | Carcasa Ø72 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | Estrellado, compensa ±3 mm axial
Eje hueco Ø10, 12, 14, 15 o 20 mm | Carcasa Ø72 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | Compensa ±3 mm axial, ±2°
Eje hueco Ø6–15 mm | Brida estandarizada Ø72 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP66 sellado) | Acoplamiento helicoidal interno
Eje hueco Ø6–10 mm | Carcasa Ø72 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP66 sellado) | Estrellado, compensa ±1 mm axial
Eje hueco Ø12–25 mm aislado | Carcasa Ø90 mm | 1 a 18000 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP65 eje (IP66 sellado) | Elástico, compensa ±2 mm axial
Eje hueco Ø16 mm | Intercambiable con tacómetros Ø98 | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP64 eje (IP66 sellado) | Acoplamiento autoajustable
Eje pasante Ø30, 35, 40 o 42 mm | 1 a 5000 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP65 lado eje | 100 kHz | Acoplamiento tangencial interno
Sección 18×46 mm | Carrera 70–1240 mm | Resolución 5, 1 y 0,5 µm (x4) | Salida line driver (VD) | Alimentación 5 V ±5 % | IP53 (IP64 con aire comprimido) | Precisión ±10 µm (opc. ±5 µm)
Sección 18×54 mm | Carrera 70–2440 mm | Resolución 5, 1 y 0,5 µm (x4) | Salida line driver (VD) | Alimentación 5 V ±5 % | IP53 (IP64 con aire comprimido) | Precisión ±10 µm (opc. ±5 µm)
Sección 20×48,5 mm | Carrera 100–2350 mm (pasos 50) | Resolución 10 o 5 µm | Salida VB o VD (line driver) | Alimentación 5 V ±5 % | IP53 con protecciones neopreno | Velocidad máx. 120 m/min (10 µm)
Carcasa Ø38 mm, eje Ø6,35 h7 | 8192 pasos/vuelta (13 bits) | SSI (RS422), binario natural | Alimentación 5 V, 5–30 o 10–30 V | IP64 eje (IP66 sellado) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Brida servo Ø38 mm, eje Ø6,35 h7 | 8192 pasos/vuelta (13 bits) | SSI (RS422), binario natural | Alimentación 5 V, 5–30 o 10–30 V | IP64 eje (IP66 sellado) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Brida servo Ø41,5 mm, eje Ø6,35 h7 | 8192 pasos/vuelta (13 bits) | SSI (RS422), binario natural | Alimentación 5 V, 5–30 o 10–30 V | IP64 eje (IP66 sellado) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Brida cuadrada 44×44 mm, eje Ø6 h7 | 8192 pasos/vuelta (13 bits) | SSI (RS422), binario natural | Alimentación 5 V, 5–30 o 10–30 V | IP66 eje (IP53 con bajo par) | Frecuencia máx. 500 kHz | Impactos 100 G (6 ms)
Brida servo Ø44 mm, eje Ø6 h7 | 8192 pasos/vuelta (13 bits) | SSI (RS422), binario natural | Alimentación 5 V, 5–30 o 10–30 V | Frecuencia máx. 500 kHz | Impactos 100 G (6 ms)
Sin contacto: imán en eje hueco | Eje hueco Ø4, 5, 6, 8 o 10 mm | Carcasa 45×45 mm | 8192 pasos/vuelta (13 bits) | SSI (RS422), binario natural | Alimentación 5 V, 5–30 o 10–30 V | IP67 eje, 30000 rpm
Ø36,5 mm, eje Ø6 h6 | Brida servo o tornillos frontales | 12 bit/vuelta; 25 bit/8192 vueltas | SSI (RS422), Gray o binario | Alimentación 10–30 V | IP64 eje | 12000 rpm
Ø36,5 mm, eje hueco Ø6 mm | Acoplamiento elástico incorporado | 12 bit/vuelta; 25 bit/8192 vueltas | SSI (RS422), Gray o binario | Alimentación 10–30 V | IP64 eje | 12000 rpm
Carcasa Ø38 mm, eje Ø6,35 h7 | 8 a 2048 imp/giro | Line driver 26LS31/ET7272, NPN | Alim. 5, 8–24, 18–28, 10–30, 5–30 V | IP64 eje (IP66 sellado) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Brida cuadrada 38×38, eje Ø6,35 h7 | 8 a 2048 imp/giro | Line driver 26LS31/ET7272, NPN | Alim. 5, 8–24, 18–28, 10–30, 5–30 V | IP64 eje (IP66 sellado) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Brida servo Ø38 mm, eje Ø6,35 h7 | 8 a 2048 imp/giro | Line driver 26LS31/ET7272, NPN | Alim. 5, 8–24, 18–28, 10–30, 5–30 V | IP64 eje (IP66 sellado) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Sin contacto, actuador separado | Eje hueco Ø4, 5, 6, 8 o 10 mm | 8 a 2048 imp/giro | Line driver 26LS31/ET7272, NPN | Alim. 5, 8–24, 18–28, 10–30, 5–30 V | IP67 eje | 30000 rpm, 1 MHz
Brida servo Ø41,5 mm, eje Ø6,35 h7 | 8 a 2048 imp/giro | Line driver 26LS31/ET7272, NPN | Alim. 5, 8–24, 18–28, 10–30, 5–30 V | IP64 eje (IP66 sellado) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Brida cuadrada 44×44, eje Ø6 h7 | 8 a 2048 imp/giro | Line driver 26LS31/ET7272, NPN | Alim. 5, 8–24, 18–28, 10–30, 5–30 V | IP66 eje (IP53 con bajo par) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Brida servo Ø44 mm, eje Ø6 h7 | 8 a 2048 imp/giro | Line driver 26LS31/ET7272, NPN | Alim. 5, 8–24, 18–28, 10–30, 5–30 V | IP66 eje (IP53 con bajo par) | 12000 rpm con bajo par (opción B) | Impactos 100 G (6 ms)
Sin contacto, carcasa 45×45 mm | Eje hueco Ø4–10 mm con imán | 8 a 2048 imp/giro | Line driver 26LS31/ET7272, NPN | Alim. 5, 8–24, 18–28, 10–30, 5–30 V | IP67 eje | 30000 rpm, 600 kHz
Salida incremental | Entrada 32 polos (cabezales SM/AM) | II 2 G Ex d IIC T6 / T5 | D Ex tD A21 IP66 T85°C / T100°C | 1024 imp, 300 kHz máx. | Salida line driver 5 V o 30 V | Alimentación 5, 10–30 o 10–30/5 V
Lectura incremental (con EM150EX) | Paso magnético 5 mm | Distancia al anillo 1 a 1,9 mm | Alimentación 5 – 5,5 V | Anillo AM4935, amplif. EM150EX | II 2 G Ex d IIC T6/T5 Gb | IP66, cable máx. 10 m
Soportes metálicos regulables | Carrera 10–450 mm | 1 kΩ (10–25 mm), 5 kΩ (resto) | Linealidad ±0,05 a ±0,3 % | Salida potenciométrica (divisor) | Alimentación máx. 60 V | IP40 (IP65 con opción 3)
Doble rótula con rodamiento | Carrera 50–900 mm | 5 kΩ (≤600 mm), 10 kΩ (≥750 mm) | Linealidad ±0,05 % | Salida potenciométrica (divisor) | Alimentación máx. 60 V | IP65 · conector C193
Soportes metálicos regulables | Carrera 50–900 mm | 5 kΩ (≤600 mm), 10 kΩ (≥750 mm) | Salida potenciométrica (divisor) | Alimentación máx. 60 V | IP60 (IP65 con opción 3) | Conector DIN 43650
Soportes metálicos regulables | Carrera 50–1000 mm | 5 kΩ (≤600 mm), 10 kΩ (≥750 mm) | Linealidad <±0,07 % | Salida potenciométrica (divisor) | Alimentación máx. 60 V | IP50 · sin eje · DIN 43650
Piñón módulo 0,796 | Carrera 100 a 34000 mm | Incremental, resolución 1 µm–1 mm | Salida NPN, PNP, push-pull o driver | Alim. 5, 12, 24 V u 8–24 V | IP65 en conexión CV | Error máx. ±4 µm (1 y 2 µm)
Piñón, acero HRC 10-15 | Carrera 800 a 34000 mm | Incremental, resolución 40 µm–1 mm | Salida NPN, PNP, push-pull o driver | Alim. 5, 12, 24 V u 8–24 V | IP65 en conexión CV | Error máx. ±0,2 mm no acumulativo
Incremental (con encoder de piñón) | Premontada para 12 encoders | Carrera 100 a 50.000 mm | Resolución 1 µm a 1 mm | Módulos 1, 0,796 y 0,815 | Soporte de acero C10 | Certificado láser opcional (S/N)
Absoluto, hilo Ø 1,35 mm | Carrera 10, 15, 20, 25 o 30 m | Resolución 0,1 o 1 mm | PROFIBUS-DP Clase 2 | 10–30 V CC | IP64 (tapas de conexión IP65) | Linealidad ±0,05 % f.s.
Absoluto, hilo Ø 1,35 mm | Carrera 40, 50 o 60 m | Resolución 0,1 o 1 mm | PROFIBUS-DP Clase 2 | 10–30 V CC | IP64 (tapas de conexión IP65) | Linealidad ±0,05 % f.s.
Absoluto, salida Gray o BCD | Carrera hasta 5000 mm | Resolución 0,1 o 1 mm | 5 V ±5 %, 8–24 V o 18–28 V | IP64 | Precisión ±0,2 mm | Frecuencia máx. 25 kHz
Hilo Ø 1,35 mm, 4 m/s | Carrera 10, 15, 20, 25 o 30 m | Incremental, resolución 0,1 o 1 mm | NPN, PNP, push-pull, 1 Vpp | 4–20 mA, 0–10 V o pot. 1 kΩ | Alim. 5, 12, 24 V ±5 % o 8–30 V | IP64 codificador y mecánica
Hilo Ø 0,5 mm, 10 m/s | Carrera hasta 1500 mm | Incremental, resolución 0,1 o 1 mm | NPN, PNP, push-pull, 1 Vpp | 4–20 mA, 0–10 V o pot. 1 kΩ | Alim. 5, 12, 24 V ±5 % o 8–30 V | IP64 codificador (mecánica IP43)
Hilo Ø 1,35 mm, 4 m/s | Carrera 40, 50 o 60 m | Incremental, resolución 0,1 o 1 mm | NPN, PNP, push-pull, 1 Vpp | 4–20 mA, 0–10 V o pot. 1 kΩ | Alim. 5, 12, 24 V ±5 % o 8–30 V | IP64 codificador y mecánica
Hilo Ø 0,5 mm, 10 m/s | Carrera hasta 5000 mm | Incremental, resolución 0,1 o 1 mm | NPN, PNP, push-pull, 1 Vpp | 4–20 mA, 0–10 V o pot. 1 kΩ | Alim. 5, 12, 24 V ±5 % o 8–30 V | IP64 codificador (mecánica IP43)
Hilo Ø 0,9 mm, 8 m/s | Carrera hasta 1500 mm | Incremental, resolución 0,1 o 1 mm | NPN, PNP, push-pull, 1 Vpp | 4–20 mA, 0–10 V o pot. 1 kΩ | Alim. 5, 12, 24 V ±5 % o 8–30 V | IP64 codificador (mecánica IP53)
Hilo Ø 0,9 mm, 8 m/s | Carrera hasta 2000 mm | Incremental, resolución 0,1 o 1 mm | NPN, PNP, push-pull, 1 Vpp | 4–20 mA, 0–10 V o pot. 1 kΩ | Alim. 5, 12, 24 V ±5 % o 8–30 V | IP64 codificador (mecánica IP53)
Hilo Ø 0,9 mm, 8 m/s | Carrera hasta 3000 mm | Incremental, resolución 0,1 o 1 mm | NPN, PNP, push-pull, 1 Vpp | 4–20 mA, 0–10 V o pot. 1 kΩ | Alim. 5, 12, 24 V ±5 % o 8–30 V | IP64 codificador (mecánica IP53)
Absoluto, hilo Ø 0,9 mm | Carrera hasta 3 m | Resolución 0,1 o 1 mm | CANopen o CAN fibra óptica | 10–30 V CC | IP64 (prensaestopas IP65) | Linealidad ±0,05 % f.s.
Absoluto, hilo Ø 0,9 mm | Carrera hasta 3 m | Resolución 0,1 o 1 mm | DeviceNet | 10–30 V CC | IP64 (conexiones IP65) | Linealidad ±0,05 % f.s.
Absoluto, hilo Ø 0,9 mm | Carrera hasta 3 m | Resolución 0,1 o 1 mm | PROFIBUS-DP Clase 2 | 10–30 V CC | IP64 (prensaestopas IP65) | Linealidad ±0,05 % f.s.
Absoluto, hilo Ø 0,9 mm | Carrera hasta 3 m | Resolución 0,1 o 1 mm | SSI, Gray o binario; preset S1/S4 | 10–30 V CC | IP64 (conectores IP65) | Linealidad ±0,05 % f.s.
Hilo Ø 0,51 mm | Carrera 200, 500 o 750 mm | Salida potenciométrica (divisor) | Potenciómetro 1 kΩ | Incremental 0,1 mm (5 o 24 V) | Linealidad ±0,25 % f.s. | IP50
Potenciométrico o analógico | Hilo Ø 0,51 mm | Carrera 200, 500 o 750 mm | Pot. 1 kΩ, 4–20 mA, 0–10 V, 0–5 V | Alim. electrónica 5, 12 o 24 V ±5 % | Linealidad ±0,25 % f.s. | IP54
Hilo Ø 0,51 mm | Carrera 500, 750, 1000 o 1250 mm | Salida potenciométrica (divisor) | Potenciómetro 1 kΩ | Linealidad ±0,25 % f.s. | IP50 potenciómetro (IP54 mecánica) | Longitud de conexión 1 a 5 m
Hilo Ø 0,51 mm | Carrera 500, 750, 1000 o 1250 mm | Pot. 1 kΩ, 4–20 mA, 0–10 V, 0–5 V | Opción incremental (I) | Alim. 5, 12 o 24 V ±5 % | Linealidad ±0,25 % f.s. | IP54
Absoluto, hilo Ø 0,51 mm | Carrera hasta 6 m | Resolución 0,1 o 1 mm | CANopen o CAN fibra óptica | 10–30 V CC | IP64 (prensaestopas IP65) | Linealidad ±0,05 % f.s.
Absoluto, hilo Ø 0,51 mm | Carrera hasta 6 m | Resolución 0,1 o 1 mm | DeviceNet | 10–30 V CC | IP64 (conexiones IP65) | Linealidad ±0,05 % f.s.
Absoluto, hilo Ø 0,51 mm | Carrera hasta 6 m | Resolución 0,1 o 1 mm | PROFIBUS-DP Clase 2 | 10–30 V CC | IP64 (prensaestopas IP65) | Linealidad ±0,05 % f.s.
Absoluto, hilo Ø 0,51 mm | Carrera hasta 6 m | Resolución 0,1 o 1 mm | SSI, Gray o binario; preset S1/S4 | 10–30 V CC | IP64 (conectores IP65) | Linealidad ±0,05 % f.s.
Hilo Ø 0,51 mm | Carrera 750 o 1500 mm | Salida potenciométrica (divisor) | Potenciómetro 1 kΩ | Linealidad ±0,25 % f.s. | IP50 potenciómetro (IP54 mecánica) | Longitud de conexión 1 a 5 m
Hilo Ø 0,51 mm | Carrera 750 o 1500 mm | Pot. 1 kΩ, 4–20 mA, 0–10 V, 0–5 V | Opción incremental (I) | Alim. 5, 12 o 24 V ±5 % | Linealidad ±0,25 % f.s. | IP54
Hilo Ø 0,51 mm | Carrera 1000, 1500 o 2000 mm | Salida potenciométrica (divisor) | Potenciómetro 1 kΩ | Linealidad ±0,25 % f.s. | IP50 potenciómetro (IP54 mecánica) | Longitud de conexión 1 a 5 m
Hilo Ø 0,51 mm | Carrera 1000, 1500 o 2000 mm | Pot. 1 kΩ, 4–20 mA, 0–10 V, 0–5 V | Opción incremental (I) | Alim. 5, 12 o 24 V ±5 % | Linealidad ±0,25 % f.s. | IP54
Hilo Ø 0,51 mm | Carrera 1000, 1500 o 2000 mm | Doble salida potenciométrica 1 kΩ | O doble 4–20 mA, 0–10 V, 0–5 V | Alim. 12 o 24 V (5 V en 0–5 V) | Linealidad ±0,25 % f.s. | IP54
Salida incremental | Contador integrado con pantalla | Pantalla -99,99 a +99,99 | 100 imp/vuelta con enclavamiento | NPN, PNP, push-pull, driver | Alimentación 5 V u 8–28 V | IP64 eje (salida IP65)
Salida incremental | Seta de emergencia, asa opcional | 100 imp/vuelta con enclavamiento | NPN, PNP, push-pull, driver | Alimentación 5 V u 8–28 V | IP64 eje (salida IP65) | Pulsador de habilitación opcional
Salida incremental | 4 pulsadores CNC, seta de parada | Conmutadores de resolución y eje | 100 imp/vuelta con enclavamiento | NPN, PNP, push-pull, driver | Alimentación 5 V u 8–28 V | IP64 eje (salida IP65)
Salida incremental | 4 pulsadores CNC, seta de parada | Conmutadores de resolución y eje | 100 imp/vuelta con enclavamiento | NPN, PNP, push-pull, driver | Alimentación 5 V u 8–28 V | IP64 eje (salida IP65)
4 pulsadores CNC opcionales | Conmutadores de resolución y eje | Incremental, 100 imp/vuelta | NPN, PNP, push-pull, 26LS31 | Alimentación 5 V o 12–24 V | IP64 eje (salida IP65) | Seta de parada de emergencia
Salida incremental | Acoplador magnético incluido | 100 imp/vuelta con enclavamiento | Salidas push-pull y driver 26LS31 | Alimentación 5 V ±5 % | IP54 eje (salida IP65) | Conmutadores de resolución y eje
Salida incremental | Brida cuadrada □110 mm | 100 imp/vuelta con enclavamiento | 1–2500 imp/vuelta (opción F) | NPN, PNP, push-pull, driver | Alimentación 5–30 V según versión | IP65 lado eje (salida IP53–IP67)
Salida incremental | Brida cuadrada □45 mm | 100 imp/vuelta con enclavamiento | 1–2500 imp/vuelta (opción F) | NPN, PNP, push-pull, driver | 5 V u 8–28 V según versión | IP64 lado eje (cable IP65)
Salida incremental | Carcasa Ø50 mm | 100 imp/vuelta con enclavamiento | NPN, PNP, push-pull, driver | Alimentación 5–30 V según versión | IP64 lado eje (cable IP65) | Cable radial CV de 1 m
Salida incremental | Mando Ø66 mm | 100 imp/vuelta con enclavamiento | NPN, PNP, push-pull, driver | Alimentación 5–30 V | IP64 lado eje (cable IP65) | Cable radial CV de 1 m
Salida incremental | Mando Ø80 mm | 100 imp/vuelta con enclavamiento | Salidas NPN y driver 26LS31 | Alimentación 5 V o 15–24 V | IP50 lado eje | Bornas Phoenix MS (IP00), axial
Salida incremental | Brida tipo servo | 100 imp/vuelta con enclavamiento | 1–2500 imp/vuelta (opción F) | NPN, PNP, push-pull, driver | Alimentación 5–30 V según versión | IP65 lado eje (salida IP00–IP67)
Salida incremental | □45 mm, mando con embrague | 1–2500 imp/vuelta con embrague | NPN, PNP, push-pull, driver | Alimentación 5–28 V | IP64 lado eje | Cable radial CV de 1 m (IP65)
Salida incremental | Sin saliente posterior | 100 imp/vuelta con enclavamiento | NPN, PNP, push-pull, driver | Alimentación 5–28 V según versión | IP64 lado eje (bornas IP00) | Bornas Phoenix MS, salida axial
Ver mas
Documentos y Archivos
No hay documentos.
No hay archivos.
