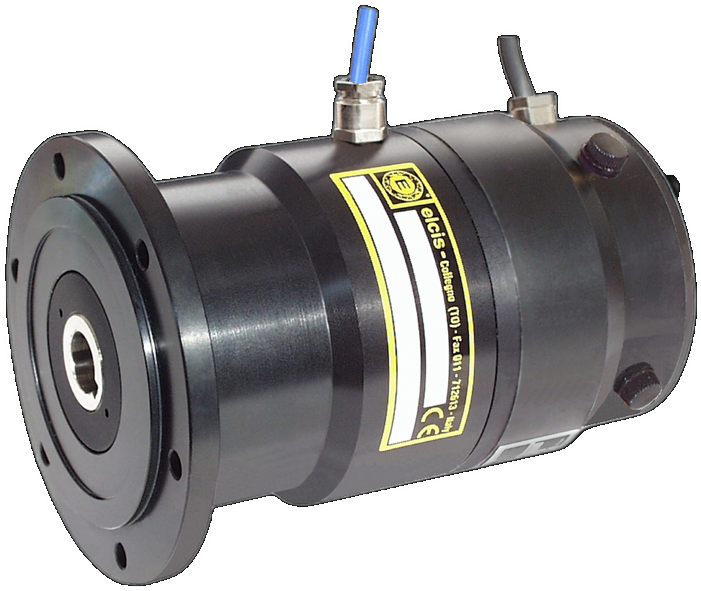

Kodetzaile inkrementala dinamo takimetrikoarekin I/115TC
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Dinamo takimetrikoarekin kodetzaile inkrementala, SENTOREAK
Posizio-sentsoreak zuzenean motorraren ardatzera bitartekari mekanikorik gabe lotu beharrak instalazioa zailtzen du eta deslerrokatze arriskua handitzen du. I/115TC Dinamo Takimetrikoa duen Kodetzaile Inkremental honek marruskadura hori ezabatzen du muntaketa zuzenerako bereziki diseinatuta dagoen diseinu baten bidez, datu-transmisio garbia ahalbidetuz unitate-iturritik.
Gailuak 16 mm-ko diametroko altzairu herdoilgaitzezko ardatz huts bat dauka, 18 kg-ko karga erradialak jasaten dituena. Barne elektronikak 100 kHz-ko gehienezko maiztasuna onartzen du eta NPN, PNP edo Push-Pull PRO irteera konfigurazioak eskaintzen ditu, kanpoko egokitzailerik behar izan gabe industria-kontrolagailu estandarrekin bateragarritasuna bermatuz.
Aluminio anodizatuz eraikia, 0 eta 70 °C arteko funtzionamendu-tenperaturak jasaten ditu eta 1,5 x 10^9 bira-bizitza eskaintzen du errodamenduetan. 50 G-ko kolpe-erresistentzia eta 12 G-ko bibrazio-erresistentzia ditu, eta fidagarritasuna bermatzen du ingurune gogorretan. Eskuragarri... guemisa.es.
- 16 mm-ko ardatz hutsa, kanpoko egokitzailerik gabe motorrera zuzenean akoplatzeko.
- 1650 g-ko pisua duen aluminio anodizatuzko eraikuntza, industria-sendotasunerako.
- 12 G-ko bibrazioarekiko erresistentzia eta 70 °C-ko funtzionamendu-tenperatura.
- LED argi-iturria, 100.000 ordu baino gehiagoko iraupena bermatuta duena.
Maiz egiten diren galdera teknikoak
Zertan bereizten da I/115TC modeloa I/115T modelo estandarrarekin alderatuta?
I/115TC modeloak 16 mm-ko diametroko altzairu herdoilgaitzezko ardatz huts bat dauka, motorrera zuzenean konektatzeko diseinatua, I/115T modeloak ardatz solidoa erabiltzen duen bitartean. Horrek kanpoko egokitzaileen beharra ezabatzen du eta atzerakada mekanikoa murrizten du 6000 bira/min-ko abiadura handiko aplikazioetan.
Zer lerrokatze-neurri hartu behar dira I/115TC-ren ardatz hutsarentzat?
Ardatz hutsa denez, zentrokidetasuna funtsezkoa da abiadura handietan bibrazioak saihesteko. Gomendagarria da ardatz erradialeko gehienezko karga 18 kg-koa izatea bermatzea eta hasierako momentua ez dela 90-120 gcm-koa gainditzen egiaztatzea, hasierako mugimenduan zigilatutako errodamenduak babesteko.
Zein konektore eta irteera aukera daude eskuragarri I/115TC-rako?
Modeloak NPN, PNP, Open Collector edo Push-Pull PRO irteera konfigurazioak onartzen ditu. Konexioetarako, IP65/IP66 terminal blokeak eta VD (7 pin), VH (12 pin) edo VM (sub D) bezalako konektore espezifikoak eskuragarri daude, irteera dagoen kontrol sistemara egokitzeko aukera emanez.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Sentsore mota | Gehigarri |
| Aplikazio nagusia | Abiadura/posizio neurketa ardatz hutsarekin |
| Elikadura | 5÷30V (±5%) |
| Ardatza | Zulo Ø 16mm Altzairu Herdoilgaitza |
| Pisua | 1650 gramo |
| Ardatz/erradial bakoitzeko gehienezko karga | 18 kg |
| Gehienezko RPM jarraitua | 6000 bira/min |
| Abiarazteko momentua | 90-120 gcm |
| Errodamenduaren bizitza | 1,5 x 10^9 bira |
| Inpaktu-erresistentzia | 50 G x 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Tenperamentuaren funtzioa | 0 ÷ 70 °C |
| Tenperamentuaren biltegiratzea | -30 eta 85 °C artean |
| Bulkada/Bilaketa kopurua | 1 ÷ 3600 pultsu |
| Gehienezko maiztasuna | 100 kHz (160 aukera) |
| IP babesa | IP64/66 bertsioaren arabera |
