Encoder Incremental para Cremalleras I/45C
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Cremallera, SENSORES

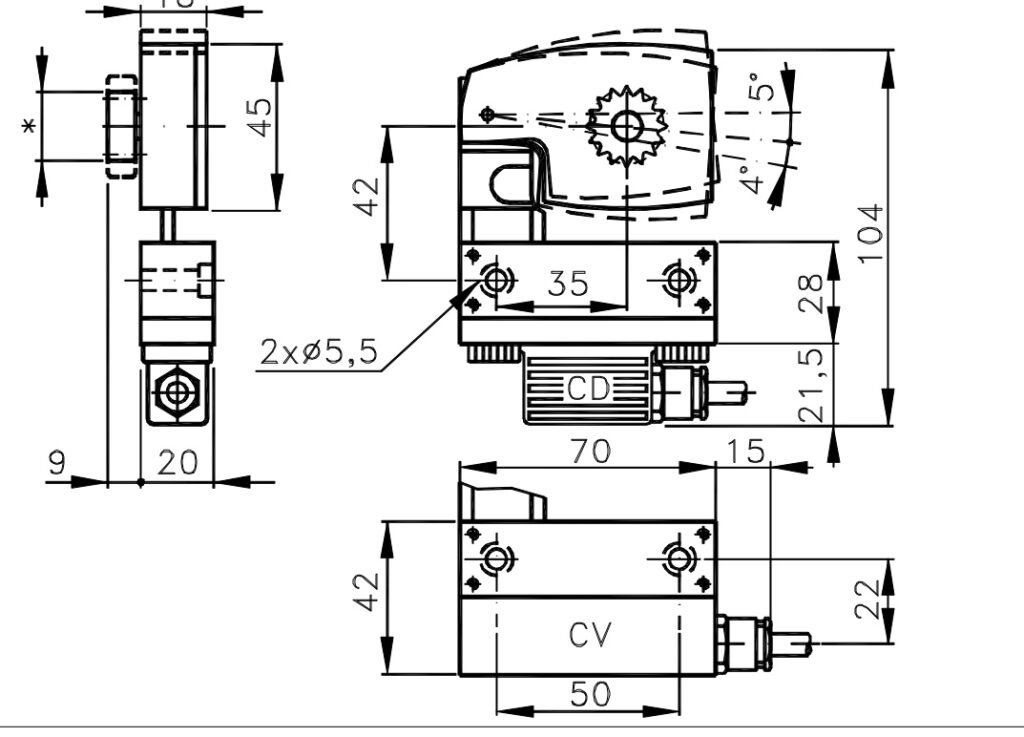

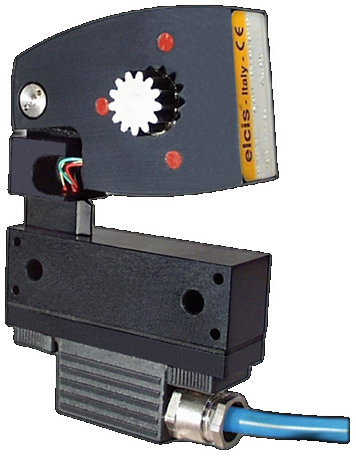

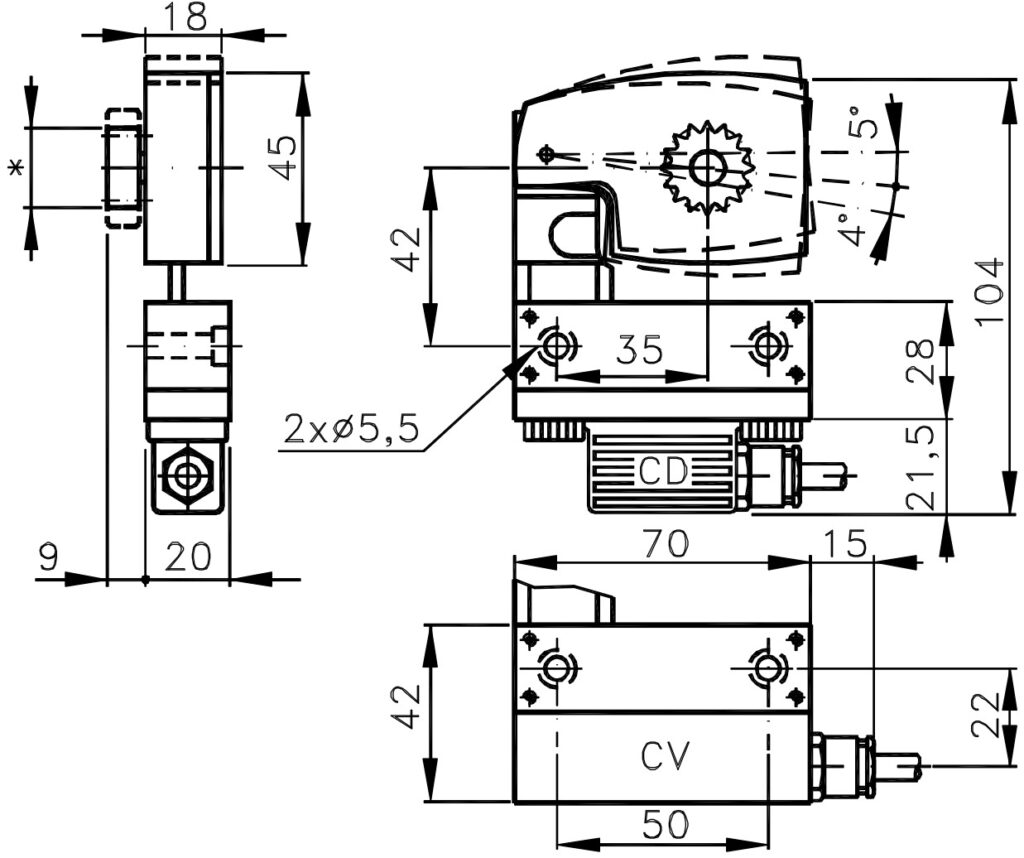

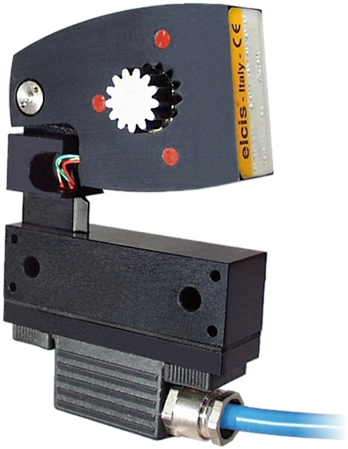

Encoder con piñón totalmente metálico, para usar con transductor lineal CR80 en la medición de dimensiones lineales, con resolución de 0,001 a 1 mm y sistema de precarga del piñón integrado.
El I/45C ofrece de 1 a 10000 impulsos por vuelta, frecuencia máxima de 40 kHz (100 kHz opcional) y electrónica NPN, PNP, push-pull, TTL 7404, drivers 26LS31 y 88C30 y sinusoidal 1 Vpp (máx. 1024 ppr). Se alimenta entre 5 y 30 V según versión.
Base y tapa de aluminio anodizado y piñón de acero inoxidable de 13 o 16 dientes. Fuente de luz LED con vida ≥ 100.000 h. Admite 0,5 kg de carga radial/axial, trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado) y se conecta por cable de 1 m, por conector de 9 contactos sub-D o con conector en extremo de cable. Disponible en guemisa.es.
- Compatible con el transductor lineal CR80; fuente de luz LED con vida ≥ 100.000 h.
- Resolución de 0,001 a 1 mm y de 1 a 10000 impulsos por vuelta, con frecuencia de hasta 40 kHz (100 kHz opcional).
- Piñón de acero inoxidable de 13 o 16 dientes y MTTFd alto según EN ISO 13849-1.
- Alimentación de 5 a 30 V según versión y electrónica NPN, PNP, push-pull, TTL 7404, drivers 26LS31 y 88C30 y sinusoidal 1 Vpp.
Preguntas Frecuentes Técnicas
¿Qué piñones admite el I/45C?
Piñón de 13 dientes (B) o de 16 dientes (C).
¿Qué conexiones ofrece?
Cable de 1 m (CV), conector de 9 contactos sub-D (CD) o conector en extremo de cable.
¿Qué límite tiene la salida sinusoidal?
Hasta 1024 ppr con la electrónica Y (sinusoidal 1 Vpp).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 280 g |
| Piñón | Acero inoxidable, con sistema de precarga integrado (ver «Piñones Posibles») |
| Carga radial/axial máx. | 0,5 kg |
| Eléctrica | |
| Resolución lineal | 0,001 a 1 mm |
| Protección lado salida | Según conexión: IP64 a IP65 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 10000 |
| Frecuencia máx. | 40 kHz (100 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado (Z) (sin opción de bajo par) |
| RPM máx. continuas | 4000 estándar · 3000 sellado (intermitentes: +30 %; sin opción de bajo par) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
