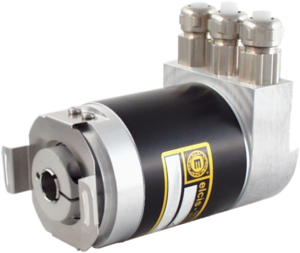

Codificador de bus de campo absoluto A/959CC
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Bus de campo de codificador absoluto, SENSORES
O A/959CC é un encoder absoluto compacto e robusto cun eixo oco e acoplamento flexible integrado, que inclúe unha interface CANopen. Móntase de tipo servo mediante clips ou parafusos montados na parte frontal e ofrece alta resolución cunha excelente relación calidade-prezo.
O A/959CC é un codificador absoluto dunha ou varias voltas cunha interface CANopen/CAN (C2) ou CAN con fibra óptica (CF) e un transceptor CAN (ISO 11898), cunha velocidade de transmisión de ata 1 MBaud. Permite a selección de 4096, 8192, 16384, 32768 ou 65536 pasos por revolución e 1, 4096 ou 16384 revolucións, cun máximo de 30 bits en código binario. Os parámetros programables inclúen levas, dous interruptores de límite, velocidade, taxa de transmisión, identificador CAN e modo de transmisión, e dous LED indican o estado.
Construído cunha carcasa de aluminio de Ø59 mm e un eixe oco de aceiro inoxidable F7 (estándar de Ø15 mm; Ø8, Ø10, Ø12 ou outros dispoñibles baixo pedido), o seu acoplamento elástico integrado permite unha compensación máxima de ±0,1 mm axialmente, ±0,2 mm radialmente e ±1° angularmente, e soporta cargas radiais e axiais de 40 e 110 N. Conta con protección IP64 no lado do eixe (IP66 na versión selada), soporta impactos de 30 G e vibracións de 10 G e funciona de -40 a +85 °C. Dispoñible en guemisa.es.
- Interface CANopen / CAN (ou CAN con fibra óptica) con transceptor ISO 11898 ata 1 MBaud.
- Eixo oco con acoplamento elástico incorporado: compensa ±0,1 mm axial, ±0,2 mm radial e ±1° angular.
- Resolución de ata 16 bits por quenda e 30 bits en 16384 xiros.
- Parámetros programables: levas, 2 interruptores de límite, velocidade, taxa de transmisión e identificador CAN.
Preguntas técnicas frecuentes
Que compensación permite o acoplamento elástico do A/959CC?
O acoplamento elástico incorporado permite unha compensación máxima de ±0,1 mm axial, ±0,2 mm radial e ±1° angular.
Que parámetros son programables na interface CANopen?
Dirección de rotación (complemento), resolución por revolución, resolución total, valor predefinido, levas, 2 interruptores de límite, velocidade, taxa de transmisión e identificador CAN. O modo de transmisión pode ser modo de sondeo, modo cíclico, modo de sincronización ou modo cosinusoidal.
Que conexións hai dispoñibles?
Tapa de conexión IP65 (3PG), tapa de conexión + LED IP65 (3PG-D), tapa de conexión de aceiro inoxidable IP65 (3PG-VA), tapa de conexión de 2 cables IP65 (2M20), conector redondo de 5 pines IP65 (1BW), dous conectores redondos de 5 pines IP65 (2BW) e conector de fibra óptica (1HW).
Propiedades
| Característica | Especificación |
|---|---|
| Vivenda | Aluminio Ø59 mm (opcións personalizadas) |
| Peso | 550 g volta única · 600 g volta múltiple |
| Eixo (aceiro inoxidable) | Orificio F7: Estándar Ø15 mm; Ø8, Ø10, Ø12 ou outros baixo petición |
| Acoplamento elástico | Compensación máxima: axial ±0,1 mm · radial ±0,2 mm · angular ±1° |
| carga radial/axial máxima. | 40 / 110 N |
| Protección do eixo/saída | Eixo IP64 (selado IP66) · Saída IP65 |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 30G (11ms) 10G (10–1000Hz) |
| vida útil do rodamento | >105 a 1000 rpm |
| Fonte de alimentación / consumo máx. | 10–30 V CC · 2,5 W |
| Frecuencia de ton LSB | 800 kHz |
| Temperatura de funcionamento/almacenamento | -40 … +85 °C / -40 … +85 °C |
| Precisión da división | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Resolución máxima / código de saída | 16 bits/volta · 30 bits en 16384 voltas · Binario |
| Interface | CANopen / CAN (C2) · Fibra óptica CAN (CF) · Transceptor CAN ISO 11898 · máx. 1 MBaud |
