Dimetix AG É un fabricante suízo especializado no desenvolvemento e fabricación de Sensores de distancia láser industriais de alta precisión para medición sen contacto. A súa tecnoloxía permite medir distancia, posición, desprazamento, separación, dimensións, nivel e movemento en aplicacións como automatización, maquinaria, ferrocarrís, fabricación de aceiro, loxística e monitorización estrutural.

O/A Serie D de Dimetix Abarca diferentes necesidades de medición industrial: sensores para medir ata aproximadamente 50 m sobre superficies naturais, modelos capaces de acadar aproximadamente a 100 m directamente por riba do obxecto e sen reflector, versións ata 150 m con reflector e sensores industriais de longo alcance capaces de medir ata 500 m con lámina reflectante.

Segundo o modelo, a gama ofrece Precisións típicas de ata ±0,5 mm a 1σ / ±1,0 mm a 2σ, frecuencias de medición de ata 250 Hz e funcionamento desde -40 a +60 °C.

Principais gamas dos sensores Dimetix da serie D

Ata ~50 m en superficies naturais: DAE-10-050 e DBN-50-050.
Ata ~100 m sobre superficies naturais, sen reflector: DAN, DEN, DEH e DPE.
Ata 150 m con reflector: DAN-10-150 e DAN-30-150.
Ata 500 m con reflector: DEN, DEH e DPE.

Dimetix non é só unha solución para medir centos de metros. A mesma plataforma tecnolóxica tamén se emprega en medicións duns poucos metros e decenas de metros cando se precisa alta precisión, repetibilidade e medición sen contacto.

1. Selección de rango e sensor da serie D de Dimetix

A serie D ten diferentes versións para seleccionar o sensor segundo as necesidades. distancia de traballo real, tipo de superficie, precisión, velocidade de medición e temperatura, evitando o aprovisionamento excesivo da aplicación.

Comparación dos sensores láser Dimetix da serie D

Modelo	Superficie natural	Con reflector	Precisión @1σ	Precisión @2σ	Frecuencia	Temperatura
DBN-50-050	ata ~50 m	—	±2,5 mm	±5,0 mm	10 Hz	-10…+50 °C
DAE-10-050	ata ~50 m	~40…50 m	±0,5 mm	±1,0 mm	100 Hz	-40…+60 °C
DAN-10-150	ata ~100 m	~40…150 m	±0,5 mm	±1,0 mm	100 Hz	-10…+50 °C
DAN-30-150	ata ~100 m	~40…150 m	±1,5 mm	±3,0 mm	100 Hz	-10…+50 °C
DEN-10-500	ata ~100 m	~0,5…500 m	±0,5 mm	±1,0 mm	100 Hz	-10…+50 °C
DEH-30-500	ata ~100 m	~0,5…500 m	±1,5 mm	±3,0 mm	100 Hz	-10…+60 °C
DPE-10-500	ata ~100 m	~0,5…500 m	±0,5 mm	±1,0 mm	250 Hz	-40…+60 °C
DPE-30-500	ata ~100 m	~0,5…500 m	±1,5 mm	±3,0 mm	250 Hz	-40…+60 °C

Como comparar correctamente a precisión

Dimetix especifica oficialmente a precisión dos seus sensores usando un nivel de confianza de 95,4 %, equivalente a 2σ. Outros fabricantes poden publicar o seu rendemento a 1σ, aproximadamente 68,3 %.

Por exemplo, ±0,5 mm a 1σ e ±1,0 mm a 2σ representan a mesma distribución estatística, expresadas con diferentes niveis de confianza.

En canto á transparencia, GUEMISA demostra ambos os valores para facilitar unha comparación técnica homoxénea entre sensores de diferentes fabricantes.

Que sensor Dimetix debería escoller?

Ata ~50 my alta precisión: DAE-10-050 — ±0,5 mm a 1σ / ±1,0 mm a 2σ.
Ata ~50 m con requisitos moderados: DBN-50-050.
Ata ~100 m sen reflector e alta precisión: DAN-10-150, DEN-10-500 ou DPE-10-500.
Ata 150 m con reflector: DAN-10-150 ou DAN-30-150.
Ata 500 m con reflector: DEN, DEH ou DPE.
Ata 250 Hz: DPE-10-500 e DPE-30-500.
Funcionamento desde -40 °C: DAE-10-050, DPE-10-500 e DPE-30-500.

2. Aplicacións e tipos de medición

Os sensores Dimetix non se limitan a medir a distancia absoluta. Pódense usar unha ou máis medicións láser para determinar posición, desprazamento, separación, anchura, diámetro, lonxitude, altura, aliñamento, paralelismo, nivel e deformación.

Xeometría ferroviaria e de vía

Os sensores Dimetix pódense usar para realizar medicións de xeometría da vía, ancho de vía, espazado entre carrís, aliñamento, nivelación, posición e paralelismo.

Tamén poden integrarse en carros de medición e bancos de probas para determinar a posición ou separación entre rodas e outros compoñentes sen contacto mecánico.

Medición de ancho, diámetro e dimensións

Pódense usar un ou máis sensores Dimetix medicións dimensionais sen contacto. Dous sensores enfrontados permiten calcular a anchura, o diámetro, a separación ou a posición cando se coñece a distancia fixa entre eles.

Este principio pódese empregar para medir bobinas, rolos, rodas, cilindros, perfís, pezas e outros produtos industriais.

Industria siderúrxica, fundición e metalurxia

Dimetix documenta as solicitudes para Medición do nivel de metal quente, posicionamento de carros de transferencia, bobinas, diámetros, dimensións e maquinaria para a fabricación de aceiro.

A medición sen contacto permite manter o sensor lonxe de materiais quentes e usalo, cando as condicións ópticas son axeitadas, para medir nivel de aluminio, aceiro e outros materiais fundidos.

Grúas, guindastres elevados e transelevadores

Os sensores Dimetix poden determinar continuamente o posición de guindastres, puentes guindastres, carros, transelevadores e outros mecanismos móbiles.

As medicións pódense empregar para o posicionamento, o control de traxectorias, a temporización e a monitorización do movemento.

Medición de nivel

A distancia á superficie dun material permítenos determinar a nivel en silos, tolvas, tanques, sólidos e materias primas sen contacto directo co produto.

Obra civil e monitorización estrutural

A medición remota permite o control desprazamentos, movementos e cambios de posición en pontes, túneles, piares, edificios, noiros e outras estruturas.

3. Guía técnica de instalación e preguntas frecuentes

Como instalar correctamente unha placa ou lámina reflectante?

Dimetix recomenda usar un reflector axeitado para o sensor e montalo cun lixeira inclinación con respecto á perpendicular da viga para evitar unha reflexión excesivamente directa cara á óptica receptora.

Todo o punto láser debe permanecer dentro da superficie reflectante ao longo de toda a traxectoria de aplicación. O reflector debe manterse limpo e sen danos.

Pódese medir a través do vidro?

Dimetix recomenda evitar a medición a través do vidro sempre que sexa posible, xa que os reflexos e as perdas ópticas poden afectar á medición.

Cando sexa necesario usar unha xanela, recoméndase vidro con revestimento antirreflectante, Mantéñao limpo e instáleo nun ángulo aproximado de 5º ou superior en canto á parte frontal do sensor.

Pódese usar un espello para desviar o raio láser?

Debe evitarse cando a instalación permita unha ruta directa. Se fose necesario modificar a ruta óptica, Dimetix recomenda usar un espello axeitado para aplicacións ópticas, suficientemente grandes e correctamente orientadas.

O espello debe manterse limpo e é aconsellable comprobar a plausibilidade das medicións obtidas durante o funcionamento.

Pódese medir directamente sobre unha superficie moi brillante ou semellante a un espello?

Débense evitar as superficies extremadamente reflectantes. Unha reflexión excesiva pode provocar flutuacións ou erros de medición.

Cando non se pode evitar unha superficie brillante, é aconsellable modificar o ángulo de incidencia e comprobar o comportamento real da aplicación.

Como afectan as cousas as superficies rugosas ou irregulares?

Cando unha superficie é rugosa, as diferentes áreas do punto láser poden estar a diferentes distancias. A xeometría e a rugosidade do obxecto deben terse en conta ao interpretar a medición.

E que pasa coa madeira, o plástico ou os materiais semitransparentes?

En certos materiais porosos ou parcialmente translúcidos, parte da luz pode penetrar lixeiramente no material, polo que a medición pode diferir da posición exacta da superficie exterior.

En aplicacións de precisión, é aconsellable validar previamente o comportamento no material específico.

Pode Dimetix medir obxectos en movemento?

Si. A capacidade depende da velocidade obxectivo, da superficie e da frecuencia de medición seleccionada.

Os modelos O DPE-10-500 e o DPE-30-500 alcanzan ata 250 Hz, o que permite traballar en aplicacións dinámicas onde se precisa unha alta taxa de actualización.

Como afecta a luz solar á medición?

A luz ambiental intensa pode reducir a calidade do sinal óptico e o rendemento máximo alcanzable.

En aplicacións no exterior, pódense usar visores, cubertas ou outros dispositivos mecánicos para reducir a luz solar directa. O sensor non debe apuntar directamente ao sol.

Pódese usar un sensor Dimetix no exterior?

A serie D ten protección IP65. En instalacións permanentes no exterior, é aconsellable protexer a óptica especialmente da choiva, a neve, a sucidade e a acumulación de auga.

Os modelos DAE e DPE tamén permiten traballar desde -40 a +60 °C.

Como afecta o po a un sensor láser?

Pode que pequenas cantidades de po non impidan a medición, pero as concentracións elevadas de partículas en suspensión poden reflectir parte do feixe e reducir a calidade da medición.

En ambientes con moito po, pode ser necesario protexer a óptica ou mantela limpa cunha solución axeitada.

Que significan 1σ e 2σ na precisión de Dimetix?

1σ representa aproximadamente 68,3 % das medicións dentro do rango indicado, mentres que 2σ corresponde aproximadamente a 95,4 %.

Polo tanto, ±0,5 mm a 1σ e ±1,0 mm a 2σ pode describir a mesma distribución estatística.

É importante comprobar este criterio ao comparar sensores de diferentes fabricantes.

Como se aliña un sensor Dimetix a longa distancia?

Canto maior sexa a distancia, máis importante se torna a aliñación angular do sensor. Pequenos erros de orientación poden producir cambios significativos no punto láser do obxectivo.

Dimetix ten un unidade de aliñamento para a serie D o que permite axustar o sensor en dous eixes. En aplicacións de longo percorrido, débese garantir que o punto láser permaneza dentro do obxectivo ou reflector durante todo o movemento previsto.

4. Interfaces, configuración e integración

Interfaces industriais

Segundo o modelo, a serie D pode ter diferentes interfaces para a integración en PLCs, sistemas de adquisición de datos e automatización industrial.

RS-232.
RS-422.
SSI segundo o modelo.
Saída analóxica programable 0/4-20 mA dependendo do modelo.
Entradas e saídas dixitais.
PROFINET a través dunha interface industrial para a serie D.
EtherNet/IP a través dunha interface industrial para a serie D.
EtherCAT a través dunha interface industrial para a serie D.

Configuración

As ferramentas de software de Dimetix permítenche configurar os parámetros dos sensores, comprobar as medicións e gardar as configuracións para usalas noutros equipos compatibles.

Mantemento e calibración

A serie D require pouco mantemento, pero a óptica debe manterse limpa para evitar perdas de sinal ou erros.

Dimetix tamén ofrece servizos de calibración e recalibración para os seus sensores.

Integración OEM

Dimetix tamén traballa con fabricantes e integradores que precisan incorporar tecnoloxía de medición láser na maquinaria, nos seus propios equipos e en solucións OEM.

Necesitas escoller un sensor Dimetix?
GUEMISA ofrece soporte técnico para definir o modelo, alcance, precisión, reflector, interfaces e accesorios axeitados para cada aplicación.

Casos de uso

Monitorización de pontes con sensores láser: deflexión, deformación e desprazamento

Industria: Obra Civil

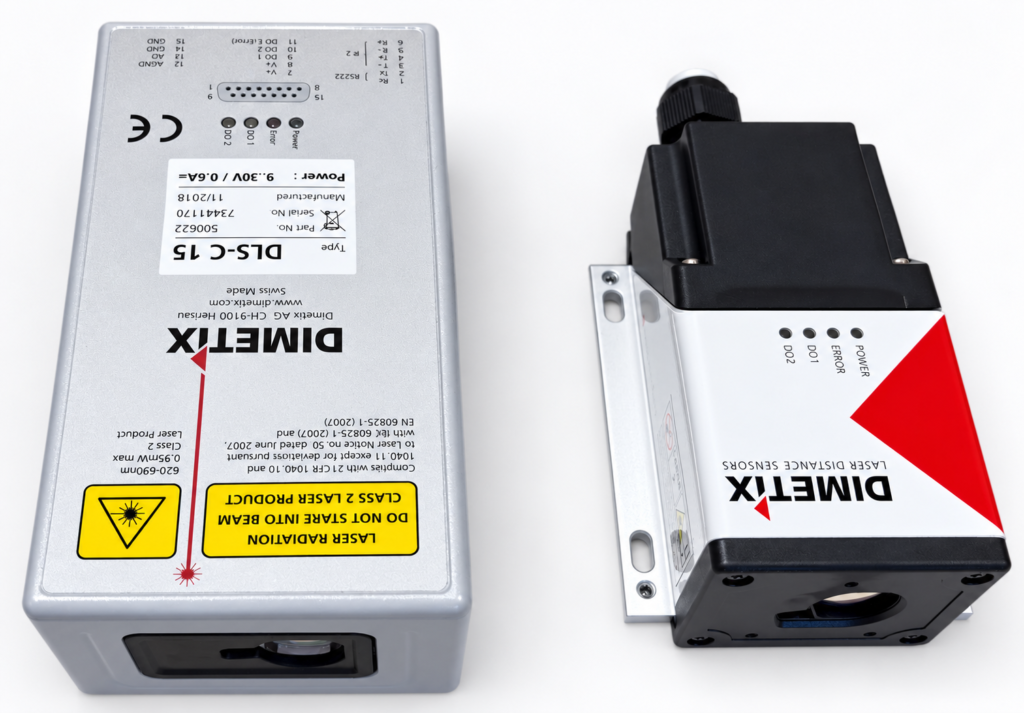

Dimetix DLS-C 15: substitución por DPE-10-500
