Codificador de bus de campo absoluto A/959CP
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Bus de campo de codificador absoluto, SENSORES

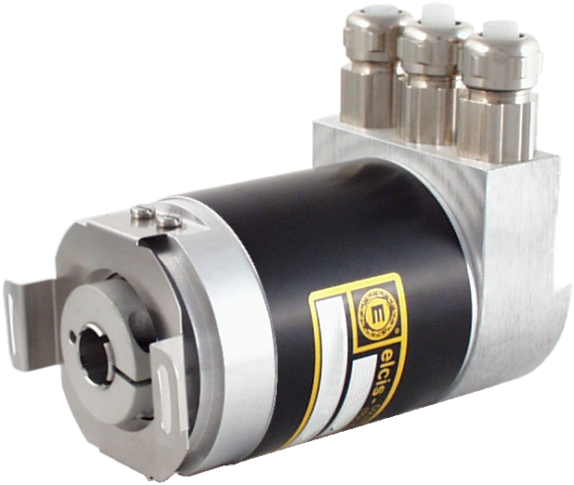

O A/959CP é un encoder absoluto compacto e robusto cun eixo oco e acoplamento flexible integrado, que inclúe unha interface PROFIBUS-DP. Está servo-montado mediante clips ou parafusos montados frontalmente e ofrece alta resolución cunha excelente relación calidade-prezo.
O A/959CP é un encoder absoluto dunha ou varias voltas cunha interface PROFIBUS-DP de clase 2 e un controlador de liña RS485, cunha velocidade de transmisión de ata 12 MBaud. Permite a selección de 4096, 8192, 16384, 32768 ou 65536 pasos por revolución e 1, 4096 ou 16384 revolucións, cun máximo de 30 bits en código binario. O enderezo prográmase mediante selectores na caixa de terminais e dous LED indican o estado.

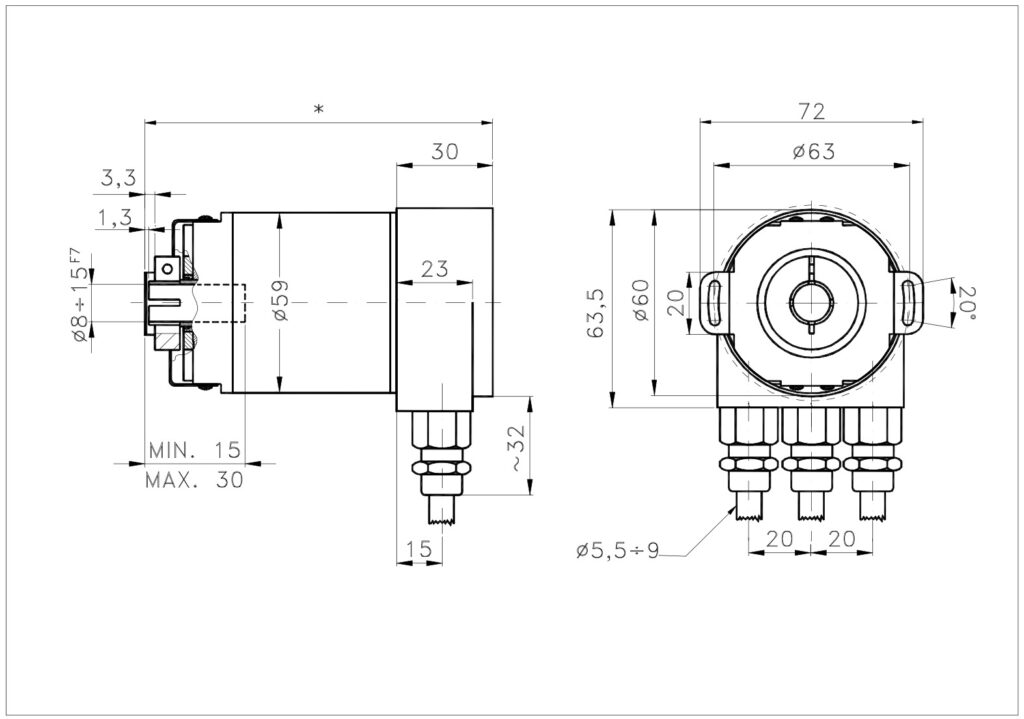

Construído cunha carcasa de aluminio de Ø59 mm e un eixe oco de aceiro inoxidable F7 (estándar de Ø15 mm; Ø8, Ø10, Ø12 ou outros dispoñibles baixo pedido), o seu acoplamento elástico integrado permite unha compensación máxima de ±0,1 mm axialmente, ±0,2 mm radialmente e ±1° angularmente, e soporta cargas radiais e axiais de 40 e 110 N. Conta con protección IP64 no lado do eixe (IP66 na versión selada), soporta impactos de 30 G e vibracións de 10 G e funciona de -40 a +85 °C. Dispoñible en guemisa.es.
- Interface PROFIBUS-DP Clase 2 con controlador de liña RS485 ata 12 MBaud.
- Eixo oco con acoplamento elástico incorporado: compensa ±0,1 mm axial, ±0,2 mm radial e ±1° angular.
- Resolución de ata 16 bits por quenda e 30 bits en 16384 xiros.
- Dirección programable con selectores e 2 LED do estado.
Preguntas técnicas frecuentes
Que compensación permite o acoplamento elástico do A/959CP?
O acoplamento elástico incorporado permite unha compensación máxima de ±0,1 mm axial, ±0,2 mm radial e ±1° angular.
Que diámetros de eixo oco están dispoñibles?
O diámetro estándar é de Ø15 mm, con tolerancia F7. Tamén hai opcións de Ø12, Ø10 e Ø8 mm, e outros diámetros dispoñibles baixo petición.
Que parámetros son programables na interface PROFIBUS-DP?
Dirección de rotación (complemento), resolución por revolución, resolución total, valor predefinido, saída de velocidade e interruptores de límite de software.
Propiedades
| Característica | Especificación |
|---|---|
| Vivenda | Aluminio Ø59 mm (opcións personalizadas) |
| Peso | 550 g volta única · 600 g volta múltiple |
| Eixo (aceiro inoxidable) | Orificio F7: Estándar Ø15 mm; Ø8, Ø10, Ø12 ou outros baixo petición |
| Acoplamento elástico | Compensación máxima: axial ±0,1 mm · radial ±0,2 mm · angular ±1° |
| carga radial/axial máxima. | 40 / 110 N |
| Protección do eixo/saída | Eixo IP64 (selado IP66) · Saída IP65 |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 30G (11ms) 10G (10–1000Hz) |
| Fonte de alimentación / consumo máx. | 10–30 V CC · 2,5 W |
| Frecuencia de ton LSB | 800 kHz |
| Temperatura de funcionamento/almacenamento | -40 … +85 °C / -40 … +85 °C |
| Código de saída | Binario |
| Precisión da división | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Resolución máxima. | 16 bits/volta · 30 bits en 16384 voltas |
| Interface | PROFIBUS-DP Clase 2 (DP) · RS485 · máx. 12 MBaud |
