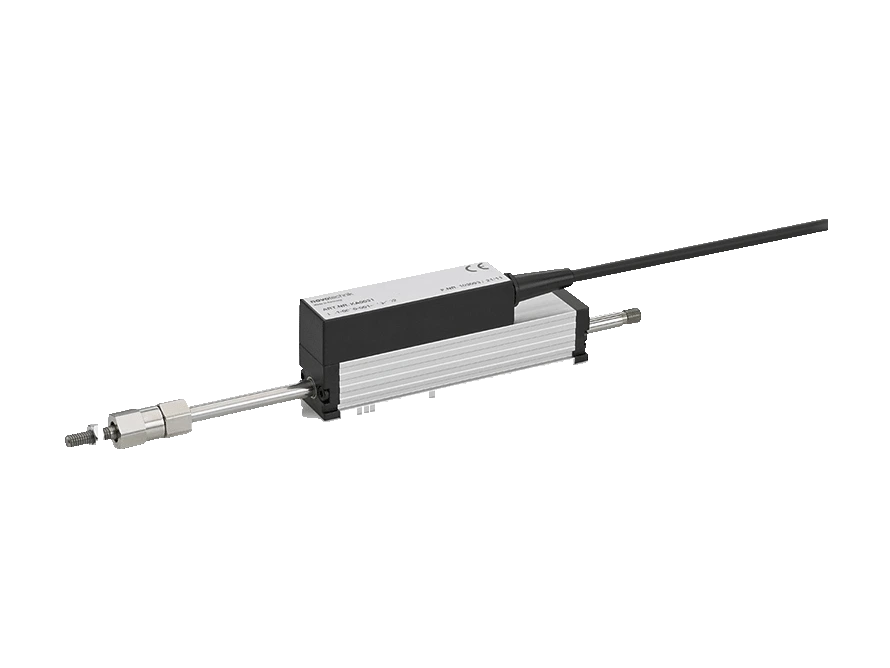

Transductor potenciométrico con salida analógica TE1
Salida 0 … 10 V o 4 … 20 mA | Perfil 18 x 18 mm | Carrera 25 … 150 mm | Linealidad ±0,075 … ±0,2 % | Repetibilidad ±0,002 mm | 16 … 30 V | IP40
- Manufacturer: Novotechnik
- Category: Displacement, Linear Potentiometer, SENSORS, Potentiometric linear sensors, Linear Transducers
Transductor potenciométrico TE1 de Novotechnik. Plástico conductor con procesamiento de señal integrado.
Transductor con tecnología de plástico conductor y con procesamiento de señal integrado. El modelo con vástago y acoplamiento articulado permite un funcionamiento sin holgura y sin fuerzas laterales, incluso con desalineación paralela y angular entre el transductor y la dirección de medida. Una característica del diseño es el apoyo del vástago por ambos lados. El transductor, con salida de 4 … 20 mA o de 0 … 10 V, se conecta directamente a las entradas analógicas del controlador.
Puntos clave
- Perfil de 18 x 18 mm
- Vida de hasta 100 millones de movimientos
- Linealidad de hasta ±0,075 %
- Repetibilidad de hasta ±0,002 mm
- Vástago apoyado por ambos lados
- Acoplamiento articulado que elimina las fuerzas laterales
Technical Frequently Asked Questions
¿Qué se puede conectar al transductor potenciométrico TE1?
Se le pueden conectar conectores y cables M8 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik y medidor multifunción con display digital, para señales potenciométricas y normalizadas MAP-4000.
¿Cómo se pide el transductor potenciométrico TE1?
El código de pedido tiene 6 casillas: carrera (mm), versión mecánica, interfaz, señal, característica y conexión. Por ejemplo, TE1-0100-101-411-101 (Art. 400049451) es la versión con rango definido de 100 mm, tipo con vástago y acoplamiento articulado, interfaz analógica, salida de tensión de 0 … 10 V (vástago extendido = 0 V) y conector M8x1 de 3 polos con salida axial. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor potenciométrico TE1?
Temperatura de trabajo: -40 … +85 °C. Protección: IP40.
Properties

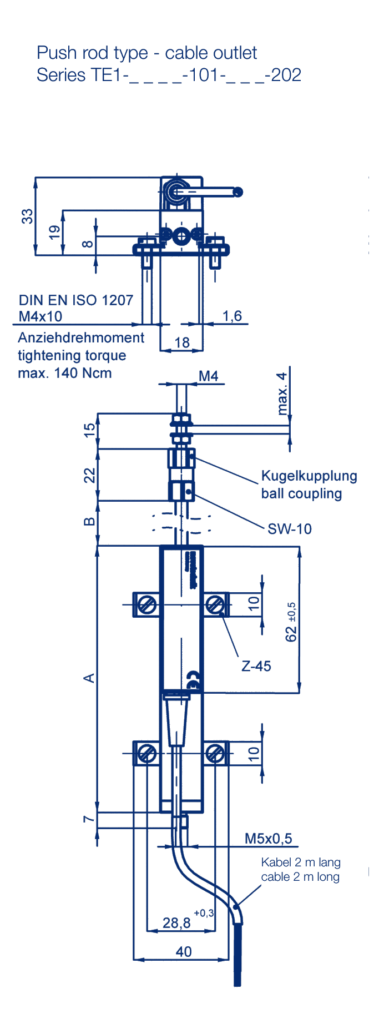

| Feature | Specification |
|---|---|
| Description | |
| Housing | Anodized aluminum AlMgSi |
| Mounting | 2 bridas ajustables Z-45 y 4 tornillos cilíndricos M4x10 (incluidos) |
| Par de apriete máx. de los tornillos de fijación | 140 Ncm |
| Stem | Acero inoxidable AISI 303, 1,4305 |
| Acoplamiento articulado | Bola templada con presión elástica sobre placa de carburo (incluida) |
| Cojinetes | Casquillos deslizantes DU en ambos extremos |
| Resistive element | Conductive plastic |
| Cursor | Multidedo de metal precioso, amortiguado por elastómero |
| Electrical connection | Conector M8x1 de 3 polos apantallado, o cable de 3 hilos de PVC apantallado, 0,14 mm² (AWG 26), 2 m |
| Datos eléctricos | |
| Rango definido | 25, 50, 75, 100 and 150 mm |
| Repeatability | ±0.002 mm |
| Resolution | unlimited |
| Dinámica (eléctrica) | > 10 kHz |
| Tolerancia del punto cero eléctrico | típ. ±1,0 mm |
| Voltage output | 0 … 10 V (carga > 10 kΩ, tensión residual < 10 mV) |
| Salida de tensión, invertida | 10 … 0 V (carga > 10 kΩ, tensión residual < 10 mV) |
| Salida de corriente | 4 … 20 mA (carga < 500 Ω) |
| Salida de corriente, invertida | 20 … 4 mA (carga < 500 Ω) |
| Protección contra cortocircuito | Sí, todas las salidas frente a GND y Ub |
| Tensión de alimentación Ub | 16 … 30 V |
| Rizado de la tensión de alimentación | máx. 10 % Vss |
| No-load consumption | < 1 W |
| Consumo de corriente | 20 mA típ. |
| Temperature coefficient | < 20 ppm/K |
| Protección contra sobretensión | < 36 V (permanente) |
| Reverse polarity protection | Sí, líneas de alimentación |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Datos mecánicos | |
| Fuerza de accionamiento (horizontal) | < 0,30 N |
| Desplazamiento máx. del acoplamiento articulado | ±1 mm de desplazamiento paralelo, ±2,5° de desalineación angular |
| Environmental conditions | |
| Working temperature | -40 … +85 °C |
| Working humidity | 0 … 95 % H.R. (sin condensación) |
| Vibración IEC 60068-2-6 | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque IEC 60068-2-27 | 50 g, 11 ms (un solo golpe) |
| Life | > 100 x 10⁶ movimientos |
| Protección DIN EN 60529 | IP40 |
| Velocidad máx. de trabajo | 10 m/s |
| MTTF (ISO 13849-1, método de recuento de piezas, sin carga) | 25 años |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Electromagnetic compatibility | |
| Declaración de conformidad (EMC) | UE y UK: EN 61000-6-2, EN 61000-6-3 |
| EN 61000-4-2 | Descarga electrostática (ESD) 4 kV, 8 kV |
| EN 61000-4-3 | Campos electromagnéticos 10 V/m |
| EN 61000-4-4 | Transitorios rápidos (burst) 1 kV |
| EN 61000-4-6 | Perturbaciones conducidas inducidas por campos de RF 10 V ef. |
| EN 61000-4-8 | Campos magnéticos a frecuencia industrial 30 A/m |
| EN 55016-2-3 | Perturbaciones radiadas, clase B |
| Reference | Configuration |
|---|---|
| TE1-0025-101-411-101TE10025101411101 | Art. 400049301 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0025-101-411-202TE10025101411202 | Art. 400049302 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0025-101-412-101TE10025101412101 | Art. 400049321 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0025-101-412-202TE10025101412202 | Art. 400049322 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0025-101-421-101TE10025101421101 | Art. 400049311 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0025-101-421-202TE10025101421202 | Art. 400049312 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0025-101-422-101TE10025101422101 | Art. 400049331 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0025-101-422-202TE10025101422202 | Art. 400049332 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
| TE1-0050-101-411-101TE10050101411101 | Art. 400049351 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0050-101-411-202TE10050101411202 | Art. 400049352 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0050-101-412-101TE10050101412101 | Art. 400049371 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0050-101-412-202TE10050101412202 | Art. 400049372 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0050-101-421-101TE10050101421101 | Art. 400049361 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0050-101-421-202TE10050101421202 | Art. 400049362 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0050-101-422-101TE10050101422101 | Art. 400049381 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0050-101-422-202TE10050101422202 | Art. 400049382 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
| TE1-0075-101-411-101TE10075101411101 | Art. 400049401 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0075-101-411-202TE10075101411202 | Art. 400049402 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0075-101-412-101TE10075101412101 | Art. 400049421 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0075-101-412-202TE10075101412202 | Art. 400049422 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0075-101-421-101TE10075101421101 | Art. 400049411 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0075-101-421-202TE10075101421202 | Art. 400049412 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0075-101-422-101TE10075101422101 | Art. 400049431 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0075-101-422-202TE10075101422202 | Art. 400049432 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
| TE1-0100-101-411-101TE10100101411101 | Art. 400049451 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0100-101-411-202TE10100101411202 | Art. 400049452 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0100-101-412-101TE10100101412101 | Art. 400049471 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0100-101-412-202TE10100101412202 | Art. 400049472 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0100-101-421-101TE10100101421101 | Art. 400049461 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0100-101-421-202TE10100101421202 | Art. 400049462 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0100-101-422-101TE10100101422101 | Art. 400049481 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0100-101-422-202TE10100101422202 | Art. 400049482 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
| TE1-0150-101-411-101TE10150101411101 | Art. 400049551 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0150-101-411-202TE10150101411202 | Art. 400049552 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0150-101-412-101TE10150101412101 | Art. 400049571 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0150-101-412-202TE10150101412202 | Art. 400049572 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0150-101-421-101TE10150101421101 | Art. 400049561 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0150-101-421-202TE10150101421202 | Art. 400049562 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0150-101-422-101TE10150101422101 | Art. 400049581 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0150-101-422-202TE10150101422202 | Art. 400049582 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
