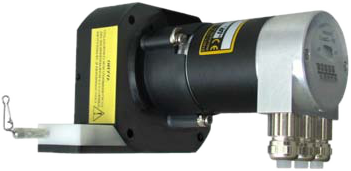

Transductor Lineal por Cable F300D
- Manufacturer: ELCIS Encoder
- Category: Displacement, SENSORS, Linear Cable Transducer, Linear Transducers
El F300D de ELCIS es un transductor lineal por cable absoluto, con hilo de Ø 0,9 mm y salida DeviceNet, para medir desplazamientos lineales de hasta 3 metros.
La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas, transceptor CAN (ISO 11898), indicación de estado con 2 LED y tecnología SMD. Protegido contra polaridad inversa y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2.
Codificador y mecánica IP64; el IP de la salida depende de la conexión: prensaestopas (3PG, 3PG-VA, 2M20) y conector redondo de 5 pines (1BW) IP65. Humedad del 98 % (sin presencia de líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,2 kg según la carrera. Disponible en guemisa.es.
- Carrera estándar máx. de 3 metros y resolución de 0.1 mm either 1 mm.
- Interface DeviceNet (D2) con parámetros programables (dirección de rotación, resolución total, resolución por vuelta y valor de preset).
- Hilo de acero inoxidable de Ø 0,9 mm y vida media de >10⁶ ciclos a 2 m/s.
- Error de linealidad máx. de ±0,05 % f.s., velocidad de lectura máx. de 4 m/s y aceleración máx. de 2,5 G.
- Codificador IP64; prensaestopas y conector 1BW IP65.
Technical Frequently Asked Questions
¿Qué interfaz de comunicación tiene el transductor F300D?
(D2) DeviceNet, con transceptor CAN (ISO 11898).
¿Qué carrera y resoluciones ofrece?
Carrera estándar máx. de 3 metros, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida binario.
¿Qué grado de protección y conexiones tiene?
Codificador y mecánica IP64; los prensaestopas 3PG, 3PG-VA y 2M20 y el conector redondo de 5 pines 1BW son IP65. El IP de la salida depende de la conexión.
Properties
| Feature | Specification |
|---|---|
| Mechanics | |
| Carrera estándar máx. | 3 m |
| Carrera: hilo de tracción | Ø 0,9 mm acero inox |
| Carrera: fuerzas sobre el cable | Extracción 20 N · Retracción 10 N |
| Carrera: velocidad / aceleración máx. | 4 m/s / 2,5 G |
| Weight | 1,2 kg en función de la carrera |
| Electric | |
| Resolución / código de salida | 0,1 mm, 1 mm · código Binario |
| Error de linealidad máx. | ±0.05 % f.s. |
| Feeding and max. consumption. | 10÷30 V CC · 2,5 W |
| Output interface | (D2) DeviceNet |
| Protection and environment | |
| Esperanza de vida media | >10⁶ ciclos a 2 m/s |
| Impact/vibration resistance | 30 G (11 ms) / 10 G (10 ÷ 1000 Hz) |
| Degree of protection | Codificador y mecánica: IP64 · Prensaestopas y conector 1BW: IP65 · Salida: según conexión |
| Temperatura de trabajo / almacenamiento | -20 ÷ +70 °C / -40 ÷ +85 °C |
| Humidity | 98 % (sin presencia de líquido) |
