Encoder Absoluto Multivuelta A/MM59C
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, SENSORES

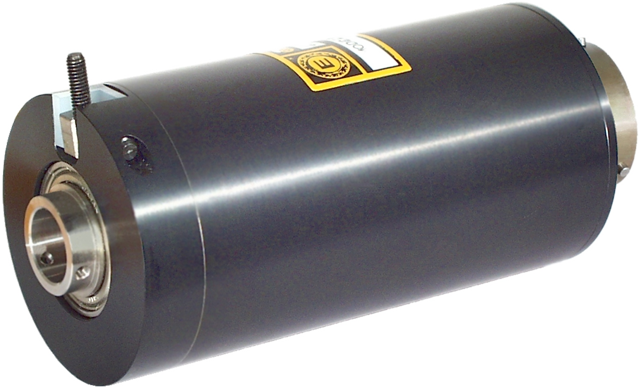

El ELCIS MM59C (A/MM59C) es un encoder absoluto multivuelta óptico de carcasa Ø59 mm y eje hueco, de hasta 224 pasos en 4096 vueltas en código Gray o binario, con salida paralela NPN o SSI RS422. Perno antirrotación tangencial para facilitar el acoplamiento, eje hueco Ø8, Ø10, Ø12 o Ø15 mm con 6 kg de carga radial/axial, funcionamiento entre 0 y +70 °C, protección IP64 en el lado del eje (IP65 en versión sellada).
Como encoder absoluto multivuelta óptico, con fuente LED y fototransistores, el A/MM59C codifica la posición en Gray o Binario, hasta 224 pasos en 4096 vueltas. La lectura sale por interfaz paralela, con opción Latch, o por interfaz serie SSI (RS422) en código Gray.

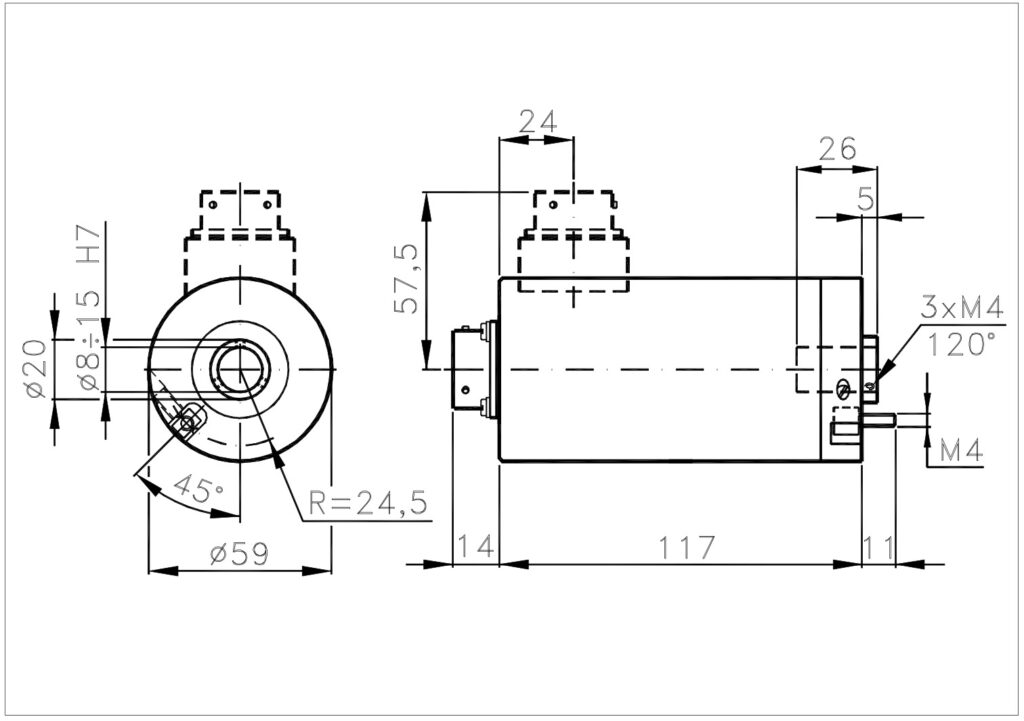

Tiene carcasa Ø59 mm y eje hueco Ø15 mm con perno antirrotación tangencial, admite 6 kg de carga radial/axial y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP65 en versión sellada).
- Resolución de hasta 224 pasos en 4096 vueltas (Gray/Binario).
- Tres rangos de alimentación: 5 V ±5 %, 8–24 V y 18–28 V.
- Etapas de salida NPN de colector o emisor abierto de 70 mA con PTC.
- Resistencia a choques de 50 G (11 ms) y a vibraciones de 12 G (10–2000 Hz).
Preguntas Frecuentes Técnicas
¿Qué resoluciones ofrece el A/MM59C?
En Gray y Binario, 16, 32, 64, 128, 256, 512, 1024, 2048 o 4096 pasos por vuelta y 16, 256 o 4096 vueltas, hasta 224 pasos. Otras resoluciones, bajo pedido.
¿Puede usarse la interfaz SSI con código Binario?
No. El fabricante indica que la salida serie SSI solo está disponible con código Gray (o Excess). Para Binario se emplea la interfaz paralela, en la que la entrada Latch es estándar.
¿Qué conectores admite y con qué grado de protección?
CM6 y SM6 de 32 pines (IP65 / IP66), CL y SL de 10 pines (IP65 / IP66) y CH de 12 pines (IP65), con salida radial (R) o axial según el conector.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 570 g |
| Eje | Hueco H7: Ø8, Ø10, Ø12 o Ø15 mm (otros bajo pedido) · perno antirrotación tangencial (bajo pedido: pasos/vuelta, consumo, frecuencia, temperaturas, burn-in, base, tapa, eje y conexiones) |
| Carga radial/axial máx. | 6 kg |
| Eléctrica | |
| Protección lado salida | IP65 a IP66 según conector |
| Alimentación | 5 V ±5 % · 8–24 V · 18–28 V |
| Consumo máx. | 200–400 mA según nº de bits (bajo pedido: pasos/vuelta, consumo, frecuencia, temperaturas, burn-in, base, tapa, eje y conexiones) |
| Sentido de giro | Conmutable (up/down) |
| Códigos de salida | Gray (G), Binario (B) |
| Resolución máx. | 2²⁴ en 4096 vueltas |
| Nº de vueltas | 16, 256, 4096 |
| Frecuencia máxima | 50 kHz |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP65 sellado · IP53 bajo par |
| RPM máx. continuas | 4000 estándar · 3000 sellado · 5000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operación / almacenamiento | 0 … +70 °C / -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| A/MM59C2-G-256-1828-KP-L-CM6-RAMM59C2G2561828KPLCM6R | nº vueltas: 2 · código Gray · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial |
| A/MM59C2-G-256-824-KP-L-CM6-RAMM59C2G256824KPLCM6R | nº vueltas: 2 · código Gray · 256 pasos/vuelta · 8–24 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
