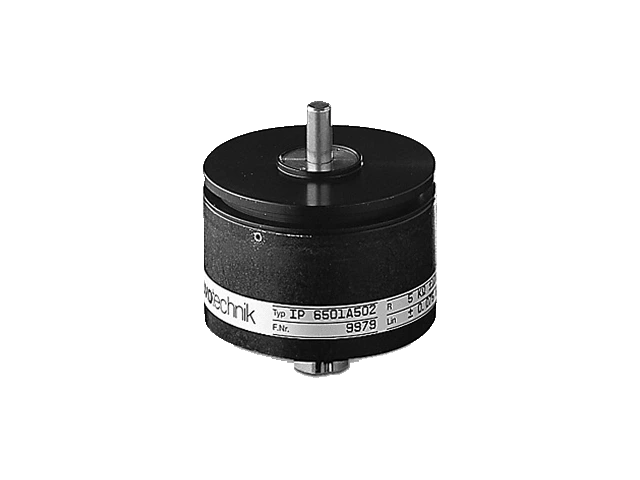

Potenciómetro rotativo industrial IP-6000
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Sensor desplazamiento angular, SENSORES
Potenciómetro rotativo industrial IP-6000 de Novotechnik. Potenciómetro de plástico conductor con carcasa de aluminio anodizado y eje de acero inoxidable.
Potenciómetro rotativo industrial con carcasa protegida contra el agua. El eje estanco, junto con el conector hembra correspondiente para la conexión eléctrica, da la protección IP65.
Si la tensión de alimentación se aplica por la conexión 5, una resistencia de protección evita el cortocircuito entre el cursor y la alimentación. La conexión 2 es la salida de señal sin protección y la conexión 5, la salida de señal protegida.
Preguntas Frecuentes Técnicas
¿Qué se puede conectar al potenciómetro rotativo industrial IP-6000?
Se le pueden conectar conectores y cables M16 de Novotechnik, acoplamientos y accesorios para sensores rotativos de Novotechnik y accesorios MUP-080, MUP-410, MUP-110, MUP-160, MUK-350 y MAP-4000.
¿Cómo se pide el potenciómetro rotativo industrial IP-6000?
Por ejemplo, IP-6501-A502 (Art. 400010001) es la versión con rango de medida eléctrico 355° y 5 kΩ. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo industrial IP-6000?
Temperatura de trabajo: -40 … +100 °C. Protección: IP65 (con el conector EEM-33-70 fijado).
Propiedades
| Característica | Especificación |
|---|---|
| Medida | |
| Recorrido mecánico | Continuo |
| Tolerancia de la resistencia | ±20 % |
| Repetibilidad | ≤ ±0,007° |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Datos eléctricos | |
| Tensión de alimentación máx. admisible Ub | 42 VDC |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente máx. del cursor en caso de fallo | 10 mA |
| Resistencia de protección Rs | 5,6 kΩ entre las conexiones 2 y 5 |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| Carcasa | Aluminio anodizado |
| Eje | Acero inoxidable |
| Rodamientos | Acero inoxidable |
| Elemento resistivo | Plástico conductor |
| Cursor | Multidedo de metal precioso |
| Fijación | 3 garras Z3-31 (incluidas en el suministro) |
| Carga admisible en el eje, estática o dinámica, axial y radial | 45 N |
| Par de arranque | ≤ 1,5 Ncm |
| Velocidad máx. de trabajo | 2000 rpm |
| Peso | 180 g |
| Conexión eléctrica | Conector M16x0,75 (IEC 130-9), 5 pines |
| Condiciones ambientales | |
| Temperatura de trabajo | -40 … +100 °C |
| Vibración IEC 60068-2-6 | 5 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 11 ms |
| Vida | típ. > 100 millones de movimientos |
| Protección DIN EN 60529 | IP65 (con el conector EEM-33-70 fijado) |
| Asignación de conexiones | |
| Conexión | Pin / señal |
| Conexión 1 | Pin 1 |
| Conexión 2: salida de señal (sin protección) | Pin 2 |
| Conexión 3 | Pin 3 |
| Conexión 5: salida de señal (protegida) | Pin 5 |
| No conectar | Pin 4 |
| Referencia | Configuración |
|---|---|
| IP-6501-4007IP65014007 | Art. 400010018 |
| IP-6501-A502IP6501A502 | Art. 400010001 · Datos de la hoja: Rango de medida 355°, 5 kΩ |
| IP-6501-G252IP6501G252 | Art. 400010004 · Datos de la hoja: Rango de medida 90°, 2,5 kΩ |
