Encoder absoluto de múltiplas voltas A/MM59C
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador Absoluto, Encoder absoluto de múltiplas voltas, SENSORES

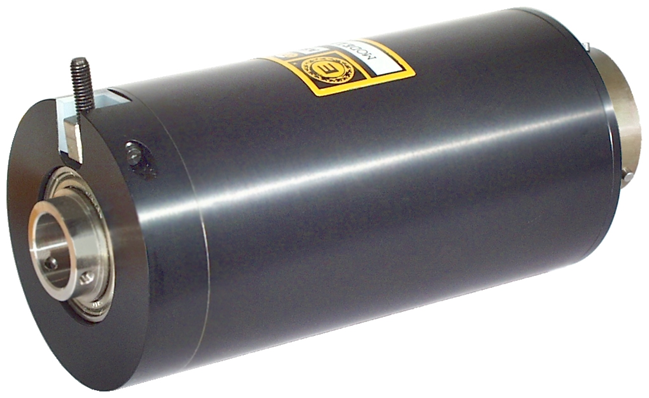

O ELCIS MM59C (A/MM59C) é um encoder absoluto óptico de múltiplas voltas com carcaça de Ø59 mm e eixo oco, até 224 Passos em 4096 voltas em código Gray ou binário, com saída paralela NPN ou SSI RS422. Parafuso antirrotação tangencial para fácil acoplamento, eixo oco de Ø8, Ø10, Ø12 ou Ø15 mm com carga radial/axial de 6 kg, operação entre 0 e +70 °C, proteção IP64 no lado do eixo (IP65 na versão selada).
Como um codificador absoluto óptico de múltiplas voltas, com fonte de LED e fototransistores, o A/MM59C codifica a posição em escala de Gray ou binária, até 224 Passos em 4096 voltas. A leitura é exibida via interface paralela, com opção de trava, ou via interface serial SSI (RS422) em código Gray.

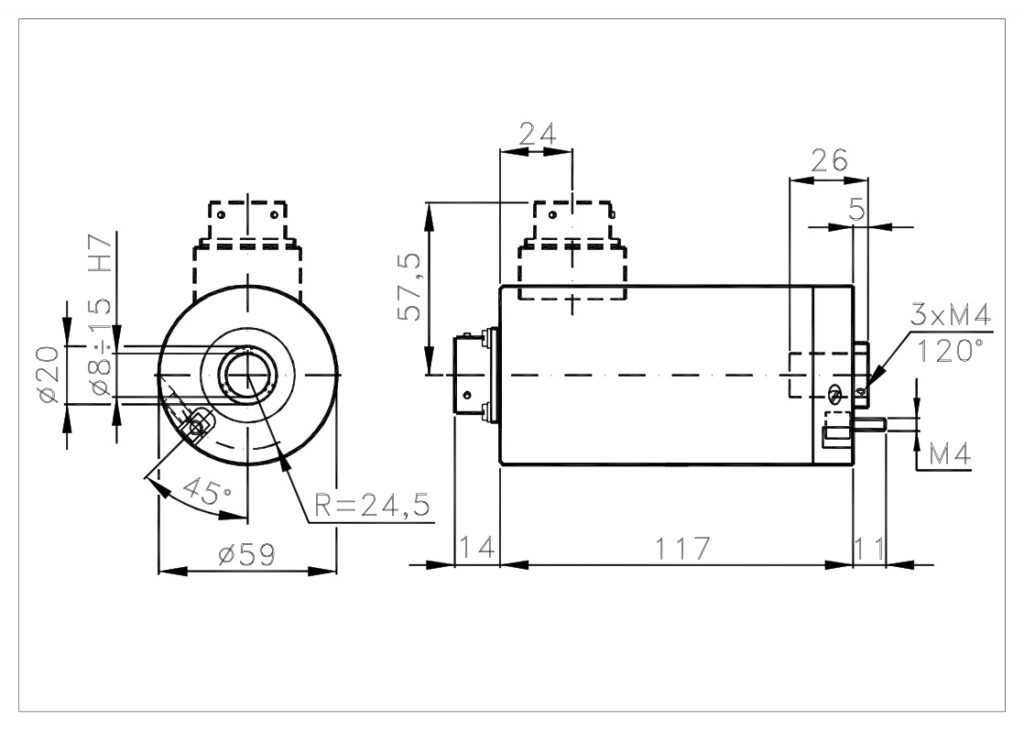

Possui uma carcaça de Ø59 mm e um eixo oco de Ø15 mm com um parafuso antirrotação tangencial, suporta 6 kg de carga radial/axial e funciona entre 0 e +70 °C com proteção IP64 no lado do eixo (IP65 na versão selada).
- Resolução de até 224 passos em 4096 voltas (Cinza/Binário).
- Três faixas de potência: 5 V ±5 %, 8–24 V e 18–28 V.
- Estágios de saída de coletor aberto ou emissor aberto NPN 70 mA com PTC.
- Resistência a choques de 50 G (11 ms) já vibrações de 12 G (10–2000 Hz).
Perguntas técnicas frequentes
Quais resoluções o A/MM59C oferece?
Em Gray e Binário, 16, 32, 64, 128, 256, 512, 1024, 2048 ou 4096 passos por revolução e 16, 256 ou 4096 revoluções, até 224 Etapas. Outras soluções disponíveis mediante solicitação.
A interface SSI pode ser usada com código binário?
Não. O fabricante afirma que a saída serial SSI está disponível apenas com código Gray (ou Excess). Para código binário, utiliza-se a interface paralela, onde a entrada Latch é padrão.
Quais conectores ele suporta e com qual nível de proteção?
CM6 e SM6 32 pinos (IP65 / IP66), CL e SL 10 pinos (IP65 / IP66) e CH 12 pinos (IP65), com saída radial (R) ou axial dependendo do conector.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Peso | 570 g |
| Eixo | Furo H7: Ø8, Ø10, Ø12 ou Ø15 mm (outros sob consulta) · Parafuso antirrotação tangencial (sob consulta: passos/voltas, consumo, frequência, temperaturas, envelhecimento, base, tampa, eixo e conexões) |
| carga radial/axial máxima. | 6 kg |
| Elétrico | |
| Proteção do lado da saída | IP65 a IP66 de acordo com o conector |
| Alimentação | 5 V ±5 % · 8–24 V · 18–28 V |
| Consumo máximo. | 200–400 mA De acordo com o número de bits (sob consulta: passos/revolução, consumo, frequência, temperaturas, período de envelhecimento, base, tampa, eixo e conexões) |
| Sentido de rotação | Comutável (para cima/para baixo) |
| Códigos de saída | Cinza (G), Binário (B) |
| Resolução máxima. | 2²⁴ em 4096 voltas |
| Número de turnos | 16, 256, 4096 |
| Frequência máxima | 50 kHz |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP64 • Vedação IP65 • Baixo torque IP53 |
| RPM máximo contínuo | 4000 padrão · 3000 selado · 5000 baixo torque (intermitente: +30 %) |
| Resistência a impactos/vibrações | 50 G (11 ms) 12 G (10–2000 Hz) |
| Temperatura de operação/armazenamento | 0 … +70 °C / -30 … +85 °C |
| Referência | Configuração |
|---|---|
| A/MM59C2-G-256-1828-KP-L-CM6-RAMM59C2G2561828KPLCM6R | Número de voltas: 2 · Código Gray · 256 passos/volta · 18–28 V · Emissor aberto NPN + PTC · Trava · 32 pinos PT02A18-32P · IP65 · Saída radial |
| A/MM59C2-G-256-824-KP-L-CM6-RAMM59C2G256824KPLCM6R | Número de voltas: 2 · Código Gray · 256 passos/volta · 8–24 V · Emissor aberto NPN + PTC · Trava · 32 pinos PT02A18-32P · IP65 · Saída radial |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
