Encoder Incremental para Motores I/46
Eje hueco Ø4–10 mm | Carcasa Ø46,5 mm | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP53 lado eje | Helicoidal, alinea cero eléctrico
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES

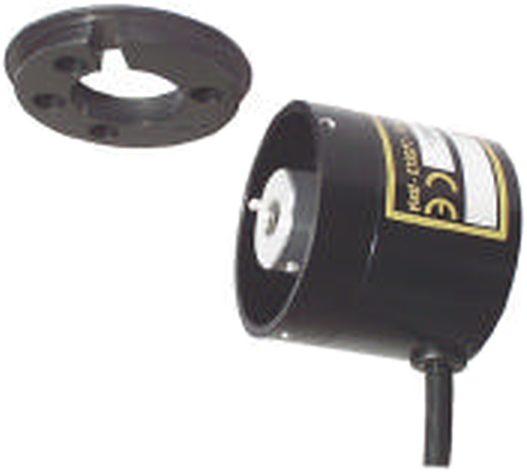

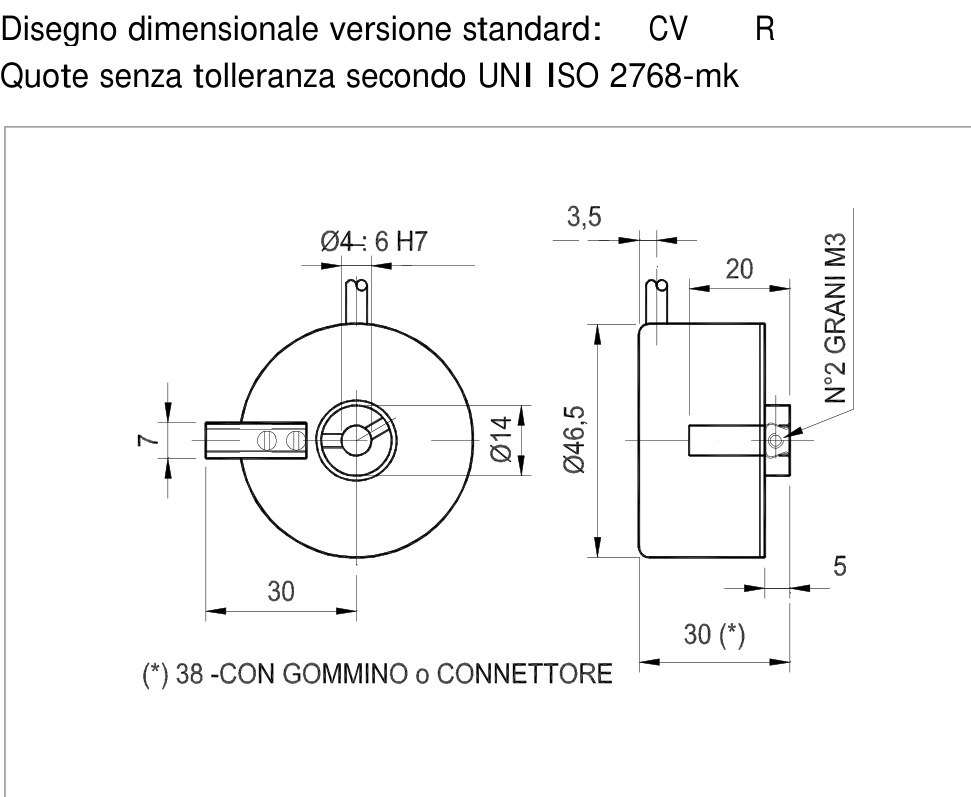

El ELCIS 46 (I/46) es un encoder incremental miniatura de Ø46,5 mm, con acoplamiento helicoidal interno y de 1 a 2540 impulsos por vuelta. Puede instalarse directamente en motores, girar sobre la brida de montaje y alinear el «cero eléctrico» con el «cero mecánico».
La compensación máx. del acoplamiento es axial ±0,15 mm, radial ±0,15 mm y angular ±3°. Base y tapa son de aluminio anodizado y el eje hueco, de Ergal, de Ø4 a Ø10 mm; pesa 95 g.
Ofrece de 1 a 2540 impulsos por vuelta con frecuencia máx. de 60 kHz (75 kHz con la opción R y 100 kHz con la opción V) y electrónicas NPN, PNP, push-pull, TTL y line driver 26LS31 o 88C30.
- Acoplamiento helicoidal interno: compensación máx. axial ±0,15 mm, radial ±0,15 mm y angular ±3°.
- Alineación de cero: el encoder puede girar sobre la brida de montaje para alinear el cero eléctrico con el mecánico.

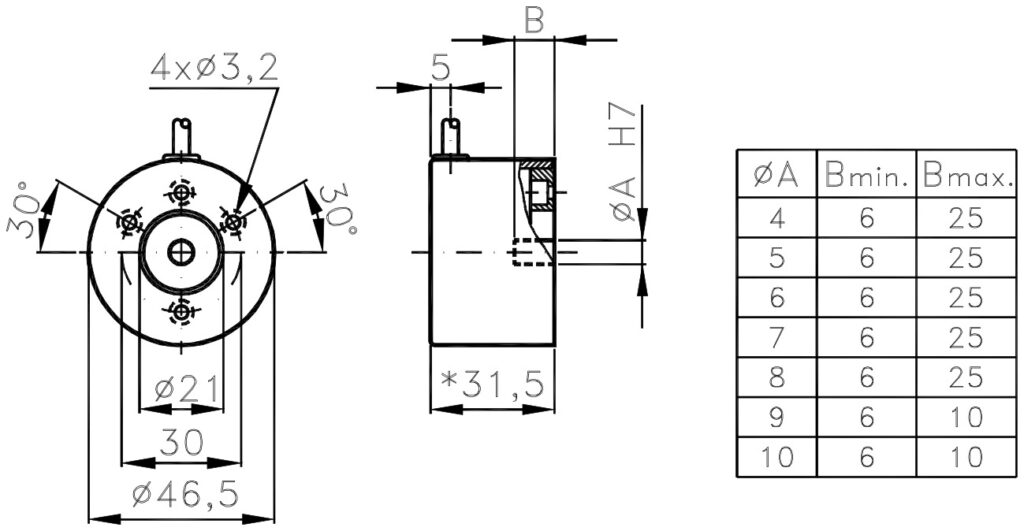

- Eje hueco de Ergal: Ø4, Ø6, Ø8, Ø9,52 o Ø10 mm (Ø n bajo consulta), con 95 g de peso.
- Opciones de frecuencia: 60 kHz de serie, 75 kHz (opción R) o 100 kHz (opción V).
Preguntas Frecuentes Técnicas
¿Cómo se alinea el cero en el modelo I/46?
El encoder puede girar sobre la brida de montaje, lo que permite alinear el cero eléctrico con el cero mecánico.
¿Qué tipo de eje incorpora el encoder I/46?
Eje hueco de Ergal de Ø4, Ø6, Ø8, Ø9,52 o Ø10 mm (Ø n bajo consulta).
¿Qué peso tiene el encoder I/46?
Pesa 95 g. La base y la tapa son de aluminio anodizado.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 95 g |
| Eje | Eje hueco Ø4÷10 mm en Ergal (personalizable bajo pedido) |
| Carga axial/radial máx. | 0,5 kg |
| Compensación máx. del acoplamiento | Axial ±0,15 mm, radial ±0,15 mm, angular ±3° |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión (cable IP65, caja de bornes IP00) |
| Alimentación | 5÷30 V (según código de alimentación) |
| Consumo máx. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 2540 |
| Frecuencia máx. | 60 kHz (75 o 100 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP53 |
| RPM máx. continuas | 6000 rpm (RPM máx. intermitentes: RPM máx. continuas + 30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Referencia | Configuración |
|---|---|
| I/4610-1000-1828-BZ-B-VM-R-0.5I461010001828BZBVMR05 | eje Ø 10 mm · 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable con conector 7 c. normal · salida radial |
| I/4610-1000-1828-BZ-B-VM-R-01I461010001828BZBVMR01 | eje Ø 10 mm · 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable con conector 7 c. normal · salida radial |
| I/4610-2500-1828-B-K-CV-R-01I461025001828BKCVR01 | eje Ø 10 mm · 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional · NPN colector abierto · Cable radial IP65 · salida radial |
| I/4610-2540-18285-BZ-N-CV-R-01I4610254018285BZNCVR01 | eje Ø 10 mm · 2540 impulsos/vuelta · 18 ÷ 28/5 V · bidireccional con cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/4610-360-1828-BZ-P-CV-R-01I46103601828BZPCVR01 | eje Ø 10 mm · 360 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · PNP · Cable radial IP65 · salida radial |
| I/4610-360-1828-BZ-P-CV-R-07I46103601828BZPCVR07 | eje Ø 10 mm · 360 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · PNP · Cable radial IP65 · salida radial |
| I/4610-720-1828-BZ-P-CV-R-07I46107201828BZPCVR07 | eje Ø 10 mm · 720 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · PNP · Cable radial IP65 · salida radial |
| I/466-20-5-BZ-N-CV-R-06I466205BZNCVR06 | eje Ø 6 mm · 20 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/466-200-5-BZ-N-CV-R-01I4662005BZNCVR01 | eje Ø 6 mm · 200 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/466-500-5-BZ-N-CV-R-01I4665005BZNCVR01 | eje Ø 6 mm · 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/468-1000-1030-BZ-B-CV-R-01I46810001030BZBCVR01 | eje Ø 8 mm · 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial IP65 · salida radial |
| I/468-200-824-M-P-CV-R-02I468200824MPCVR02 | eje Ø 8 mm · 200 impulsos/vuelta · 8 ÷ 24 V · monodireccional · PNP · Cable radial IP65 · salida radial |
| I/468-2540-5-BZ-N-CV-R-01I46825405BZNCVR01 | eje Ø 8 mm · 2540 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/468-50-5-B-CV-R-01I468505BCVR01 | eje Ø 8 mm · 50 impulsos/vuelta · 5 V ±5 % · bidireccional · NPN estándar · Cable radial IP65 · salida radial |
| I/468-500-1030-BZ-B-CV-R-01I4685001030BZBCVR01 | eje Ø 8 mm · 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial IP65 · salida radial |
| I/468-500-5-BZ-N-CV-R-01I4685005BZNCVR01 | eje Ø 8 mm · 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/468-900-5-BZ-N-VL-R-01I4689005BZNVLR01 | eje Ø 8 mm · 900 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable con conector 10 c. normal · salida radial |
| I/469-1000-5-B-K-CV-R-01I46910005BKCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional · NPN colector abierto · Cable radial IP65 · salida radial |
| I/X466-500-824-BZ-K-CV-R-01IX466500824BZKCVR01 | opciones personalizadas · eje Ø 6 mm · 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · NPN colector abierto · Cable radial IP65 · salida radial |
