Encoder Incremental Miniatura I/45
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORES

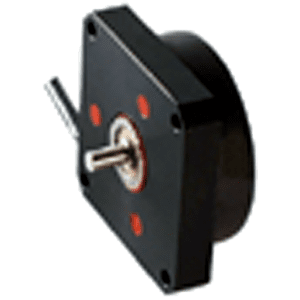

El ELCIS 45 (I/45) es un encoder incremental miniatura totalmente metálico con brida frontal cuadrada de 45 mm de lado y taladros de Ø3,3 mm a 37 mm entre centros.
Tiene base y tapa en aluminio anodizado, espesor de 18 mm (28 mm para electrónicas distintas de estándar, K y N o para pulsos > 2540), eje macizo de acero inoxidable de Ø4 h7, centrado frontal de Ø15 h7 y un peso de 120 g.
Ofrece hasta 10000 impulsos por vuelta sin multiplicación electrónica, con frecuencia de 60 kHz (160 kHz opcional) y electrónicas NPN, PNP, Push-pull, TTL y Line Driver 26LS31 o 88C30; la salida sinusoidal de 1 Vpp (electrónica Y) está limitada a 1024 impulsos.
- Espesor de 18 mm: brida cuadrada de 45 mm y 37 mm entre centros.
- Hasta 10000 imp/v: sin multiplicación electrónica.
- Eje de acero inoxidable: eje macizo de Ø4 h7 y resalte de centrado frontal de Ø15 h7.
- Frecuencia hasta 160 kHz: 60 kHz de serie y opciones de 75, 100 o 160 kHz.
Preguntas Frecuentes Técnicas
¿Qué dimensiones de brida y espesor presenta el encoder ELCIS 45?
Brida frontal cuadrada de 45 mm de lado (37 mm entre centros de taladros) y espesor estándar de 18 mm (28 mm para electrónicas distintas de estándar, K y N o para pulsos > 2540).
¿Cuál es la resolución máxima de impulsos por vuelta disponible?
Hasta 10000 impulsos por vuelta, sin multiplicación electrónica.
¿Qué opciones electrónicas incluye además de las lógicas estándar?
Además de NPN, PNP, Push-pull y drivers 26LS31 y 88C30, admite salida sinusoidal de 1 Vpp (electrónica Y, máx. 1024 impulsos por vuelta).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Totalmente metálica, brida cuadrada 45 mm |
| Peso | 120 g |
| Eje | Ø4 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 0,7 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 o IP65 |
| Alimentación | 5÷30 V |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 10000 |
| Frecuencia máx. | 60 kHz (160 opción) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP65 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/45-100-5-B-CV-R-01I451005BCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional · NPN estándar · Cable · radial (R) · IP65 · salida radial |
| I/45-1024-5-BZ-N-CV-R-05I4510245BZNCVR05 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/45-1024-824-B-B-CV-R-01I451024824BBCVR01 | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Push-pull PRO · Cable · radial (R) · IP65 · salida radial |
| I/45-250-1828-BZ-()-CV-R-01I452501828BZCVR01 | 250 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · NPN estándar · Cable · radial (R) · IP65 · salida radial |
| I/45-2500-5-BZ-Y-VN-R-01I4525005BZYVNR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Sinusoidal 1 Vpp (máx. 1024) · Cable con conector 12 c. · salida radial |
| I/45-3600-5-BZ-B-CV-R-01I4536005BZBCVR01 | 3600 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · Cable · radial (R) · IP65 · salida radial |
| I/45-4000-5-B-N-CV-R-01I4540005BNCVR01 | 4000 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/H456-2000-5-BZ-N-CV-R-01IH45620005BZNCVR01 | diámetro eje diferente · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/V45-2000-5-BZ-N-CV-R-01IV4520005BZNCVR01 | frecuencia 100 khz · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/X45-5000-5-BZ-K-CV-R-01IX4550005BZKCVR01 | opciones personalizadas · 5000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · NPN colector abierto · Cable · radial (R) · IP65 · salida radial |
| I/Y45-500-5-BZ-N-CV-R-01IY455005BZNCVR01 | disco irrompible · 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/Y45-500-5-M-N-CV-R-01IY455005MNCVR01 | disco irrompible · 500 impulsos/vuelta · 5 V ±5 % · monodireccional · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
