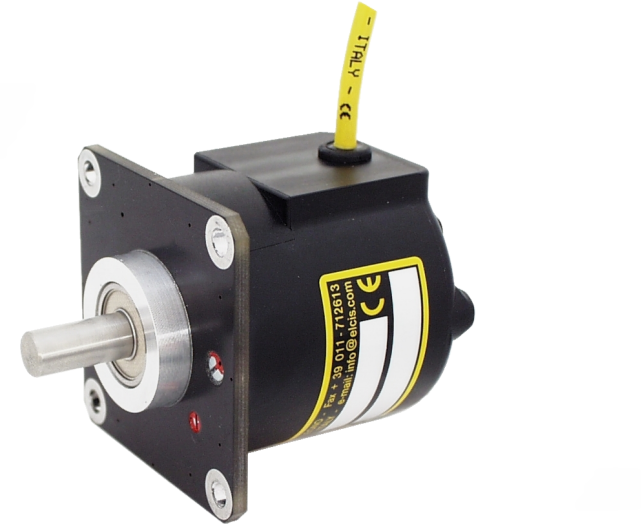

Codificador incremental de baixo custo I/63QJ
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental de baixo custo, SENSORES
El ELCIS 63QJ (I/63QJ) es un encoder incremental patentado, con brida cuadrada de 63,5 mm. Tiene base de material compuesto y tapa de Valox 420, eje de acero inoxidable Ø9,52 h7, centrado frontal de Ø31,75 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm, con un peso de 155 g. Suministra de 1 a 1024 impulsos por vuelta con frecuencia máx. de 60 kHz, en etapas de salida NPN estándar, NPN colector abierto, push-pull, push-pull PRO y line driver (26LS31, 88C30), con salida axial o radial por cable o conectores.
Brida cuadrada de 63,5 mm con base de material compuesto y tapa de Valox 420, eje de acero inoxidable de Ø9,52 h7, centrado frontal de Ø31,75 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm. Peso de 155 g.
Resolución de 1 a 1024 impulsos por vuelta con frecuencia máx. de 60 kHz. Etapas de salida NPN estándar, NPN colector abierto, push-pull, push-pull PRO y line driver (26LS31, 88C30).

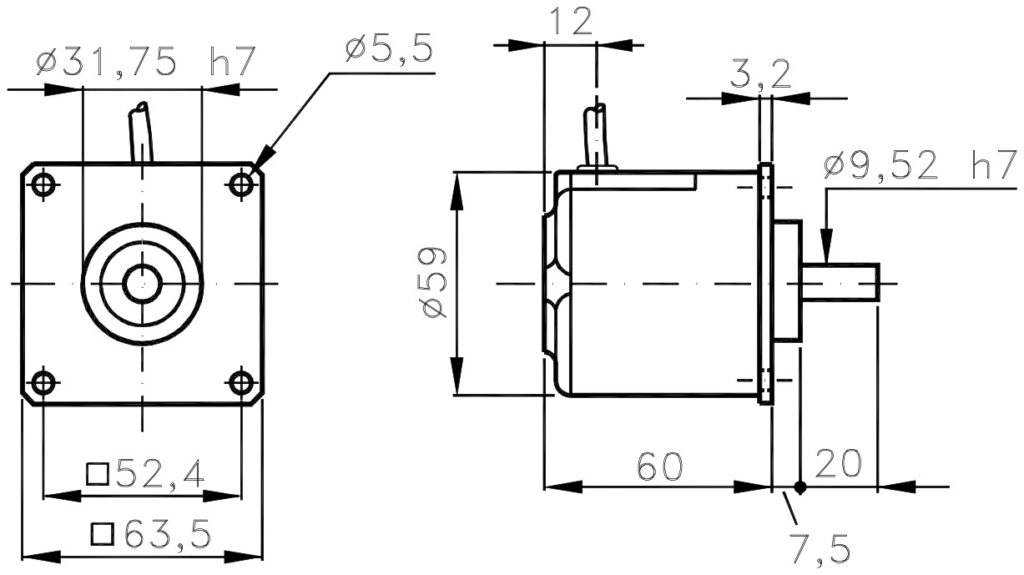

- Brida cuadrada de 63,5 mm: centrado frontal de Ø31,75 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm.
- Eixo de aceiro inoxidable: Ø9,52 h7; carga axial/radial máxima de 3 kg.
- Resolución e frecuencia: de 1 a 1024 impulsos por vuelta; frecuencia máx. 60 kHz.
- Construción: base de material compuesto y tapa de Valox 420; peso de 155 g.
- Protección IP: IP54 en el lado del eje (IP65 con rodamientos sellados, opción Z); el lado de la salida va según conexión.
Preguntas técnicas frecuentes
¿Qué dimensiones de fijación tiene el encoder I/63QJ?
Tiene brida cuadrada de 63,5 mm con centrado frontal de Ø31,75 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm.
¿De qué materiales es la carcasa del modelo I/63QJ?
Base de material compuesto y tapa de Valox 420; el peso es de 155 g.
Que clasificacións de protección IP ofrece?
En el lado del eje, IP54 estándar e IP65 con rodamientos sellados (opción Z). En el lado de la salida, de IP63 a IP67 según la conexión.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 155 g |
| Eixo | Ø9,52 h7 aceiro inoxidable (personalizable baixo petición) |
| carga axial/radial máxima. | 3 kg |
| Vida útil do rodamento | 1,5 × 10⁹ revolucións |
| Eléctrico | |
| Protección do lado de saída | Segundo a conexión |
| Alimentación | 5÷30 V |
| Consumo máximo. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por volta | 1 a 1024 |
| Frecuencia máxima. | 60 kHz |
| Electrónica | NPN, push-pull, driver 26LS31 / 88C30 |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP54 (IP65 sellado, opción Z) |
| RPM continuas máximas | 6000 rpm (estándar) / 3000 rpm (Z) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10 ÷ 2000 Hz) |
| Temperatura de funcionamento | 0 … +60 °C (personalizable baixo petición) |
