Codificador incremental robusto ATEX I/114

Prezo económico Solicitar un orzamento
Carcasa Ø114, brida B10 Ø115 | Eixo Ø11 aceiro inoxidable h7 | 1 a 90000 imp/rev | NPN, PNP, push-pull, controlador, 1 Vpp | Fonte de alimentación 5–30 V | Eixo IP66 (selado IP67) | CE Ex II 3GD, categoría 3

O ELCIS 114 (I/114) é un robusto encoder incremental cunha brida B10 (Ø115) e unha carcasa de Ø114 mm, que ofrece de 1 a 90 000 pulsos por revolución. Ten a certificación ATEX 3 (CE Ex II 3GD). O seu eixe de aceiro inoxidable de Ø11 h7 soporta 25 kg de carga radial e axial e presenta unha base e unha tapa de aluminio. Ofrece unha alta resistencia á tensión mecánica no eixe e funciona de 0 a +70 °C con protección IP66 no lado do eixe (selado IP67). É axeitado para uso intensivo en ambientes industriais agresivos.

O I/114 admite electrónica NPN, PNP, push-pull, controladores 26LS31 e 88C30, TTL, discriminador e sinusoidal de 1 Vpp, en versións unidireccionais, bidireccionais e cero.

Carcasa de Ø114 mm con brida estándar B10, base e tapa de aluminio e eixe de aceiro inoxidable de Ø11 h7 que soporta 25 kg de carga radial/axial. Funciona de 0 a +70 °C con protección IP66 no lado do eixe (selado IP67) e conéctase mediante cable, conector, conector de extremo de cable ou caixa de bornes (IP00).

  • Resolución de De 1 a 90 000 pulsos por volta e frecuencia ata 100 kHz (300 kHz opcional).
  • Brida B10 eixo estándar e de aceiro inoxidable Ø11 h7 con carga radial/axial máxima de 25 quilogramos.
  • MTTFd alto segundo a norma EN ISO 13849-1 e superior 6000 rpm continuo.
  • Nutrición De 5 a 30 V segundo a versión e o par de arranque de 90 g·cm (150 g·cm con rodamentos selados).

Preguntas técnicas frecuentes

Que versións de sinal ofrece o I/114?

Unidireccional (M), bidireccional (B), bidireccional + cero (BZ) e unidireccional + cero (MZ).

Que voltaxes de alimentación admite?

5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V e 15–30/15 V. Con controlador 88C30, máximo 15 V CC.

Que opcións de protección de eixes hai dispoñibles?

IP66 na versión estándar e IP67 con rodamientos selados (opción Z, 3000 rpm continuas).

Propiedades

CaracterísticaEspecificación
Mecánica
VivendaØ114 milímetros
BridaEstándar B10 (Ø115)
Peso850 g
EixoØ11 h7 aceiro inoxidable (personalizable baixo petición)
carga radial/axial máxima.25 kg
Eléctrico
Protección do lado de saídaSegundo a conexión: IP00 a IP67
Alimentación5–30 V segundo a versión
Consumo máximo.120 mA estándar · controlador de liña de 180 mA (personalizable baixo petición)
Impulsos por volta1 a 90000
Frecuencia máxima.100 kHz (300 kHz opcional)
Protección e medio ambiente
protección do lado do eixoEstándar IP66 · Selado IP67 (Z)
RPM continuas máximas6000 estándar · 3000 selado (intermitente: +30 %)
Resistencia ao impacto50 G × 11 ms
Resistencia ás vibracións12 G (10–2000 Hz)
Temperatura de funcionamento0 … +70 °C (personalizable baixo petición)
ReferenciaConfiguración
I/114-1000-5-BZ-N-CW-01I11410005BZNCW011000 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída axial · 1 m
I/114-1024-5-BZ-N-CW-01I11410245BZNCW011024 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída axial · 1 m
I/114-500-5-BZ-N-CW-01I1145005BZNCW01500 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída axial · 1 m
I/114-100-5-BZ-N-CW-01I1141005BZNCW01100 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída axial · 1 m
I/114-2500-5-BZ-N-CW-01I11425005BZNCW012500 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída axial · 1 m
I/114-2000-5-BZ-N-CW-01I11420005BZNCW012000 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída axial · 1 m
I/114-1000-824-BZ-B-CW-01I1141000824BZBCW011000 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-1024-824-BZ-B-CW-01I1141024824BZBCW011024 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-500-824-BZ-B-CW-01I114500824BZBCW01500 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-100-824-BZ-B-CW-01I114100824BZBCW01100 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-2500-824-BZ-B-CW-01I1142500824BZBCW012500 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-2000-824-BZ-B-CW-01I1142000824BZBCW012000 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-1000-1828-BZ-B-CW-01I11410001828BZBCW011000 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-1024-1828-BZ-B-CW-01I11410241828BZBCW011024 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-500-1828-BZ-B-CW-01I1145001828BZBCW01500 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-100-1828-BZ-B-CW-01I1141001828BZBCW01100 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-2500-1828-BZ-B-CW-01I11425001828BZBCW012500 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-2000-1828-BZ-B-CW-01I11420001828BZBCW012000 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-1000-1030-BZ-B-CW-01I11410001030BZBCW011000 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-1024-1030-BZ-B-CW-01I11410241030BZBCW011024 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-500-1030-BZ-B-CW-01I1145001030BZBCW01500 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-100-1030-BZ-B-CW-01I1141001030BZBCW01100 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-2500-1030-BZ-B-CW-01I11425001030BZBCW012500 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-2000-1030-BZ-B-CW-01I11420001030BZBCW012000 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-1000-5-BZ-B-CW-01I11410005BZBCW011000 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-1024-5-BZ-B-CW-01I11410245BZBCW011024 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-500-5-BZ-B-CW-01I1145005BZBCW01500 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-100-5-BZ-B-CW-01I1141005BZBCW01100 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-2500-5-BZ-B-CW-01I11425005BZBCW012500 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
I/114-2000-5-BZ-B-CW-01I11420005BZBCW012000 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída axial · 1 m
Outras combinacións de resolución, fonte de alimentación, electrónica e conexión están dispoñibles baixo petición: póñase en contacto connosco e confirmaremos a referencia exacta.

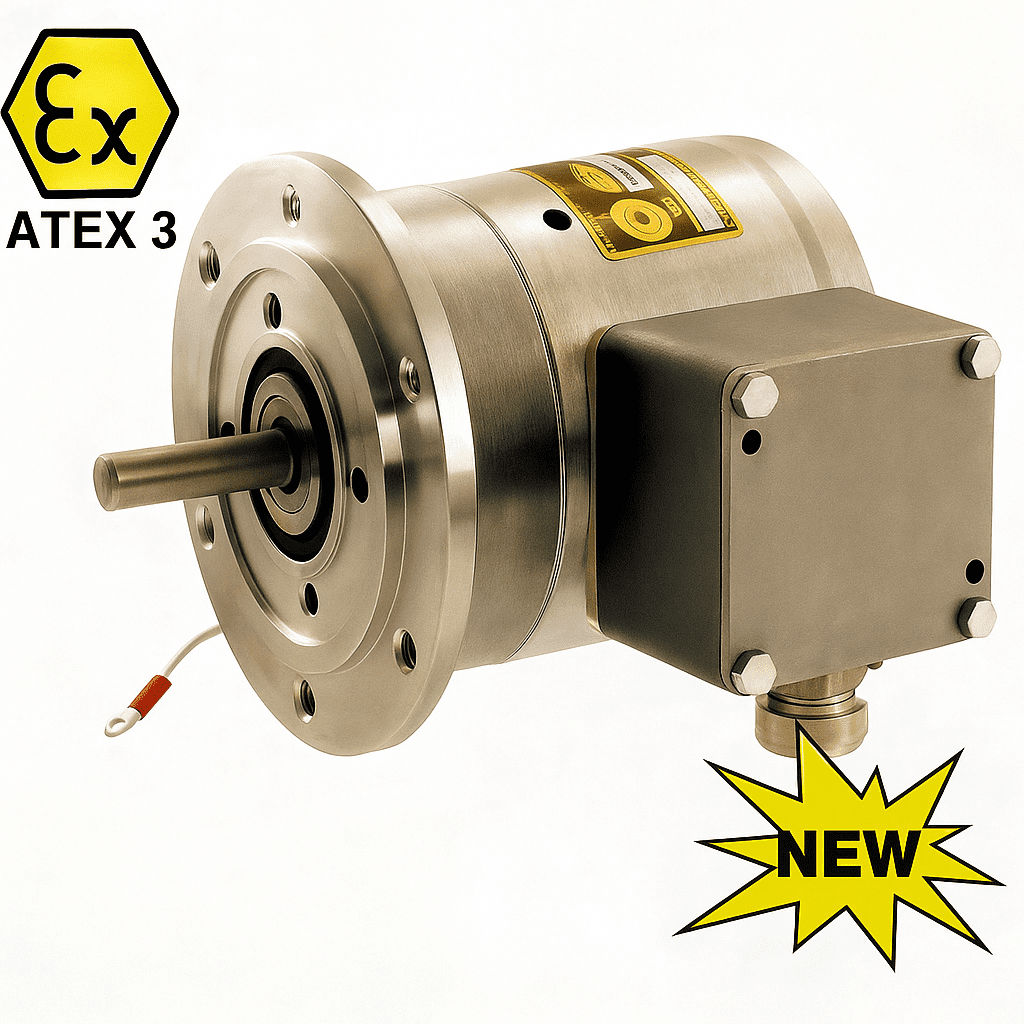

Codificador incremental robusto ELCIS I/114
Debuxo dimensional do robusto codificador incremental ELCIS I/114
