Transductor Lineal por Cable F300P
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, SENSORES, Transdutor de cable lineal, Transdutores lineais

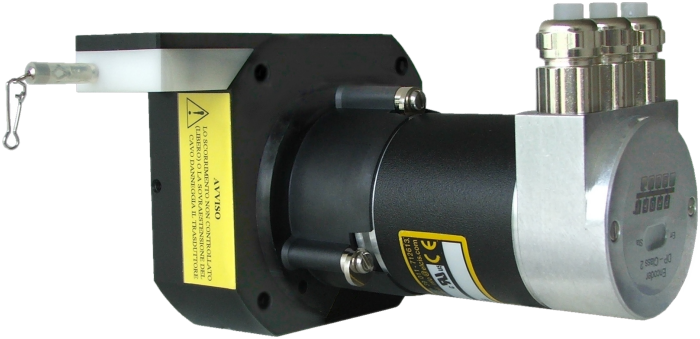

El F300P de ELCIS es un transductor lineal por cable absoluto, con hilo de Ø 0,9 mm y salida Profibus-DP, para medir desplazamientos lineales de hasta 3 metros.
La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas, line driver (según RS485) e indicación de estado con 2 LED. Protegido contra polaridad inversa y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2.
Codificador y mecánica IP64; el IP de la salida depende de la conexión: prensaestopas (3PG, 3PG-VA, 2M20) IP65. Humedad del 98 % (sin presencia de líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,2 kg según la carrera. Disponible en guemisa.es.

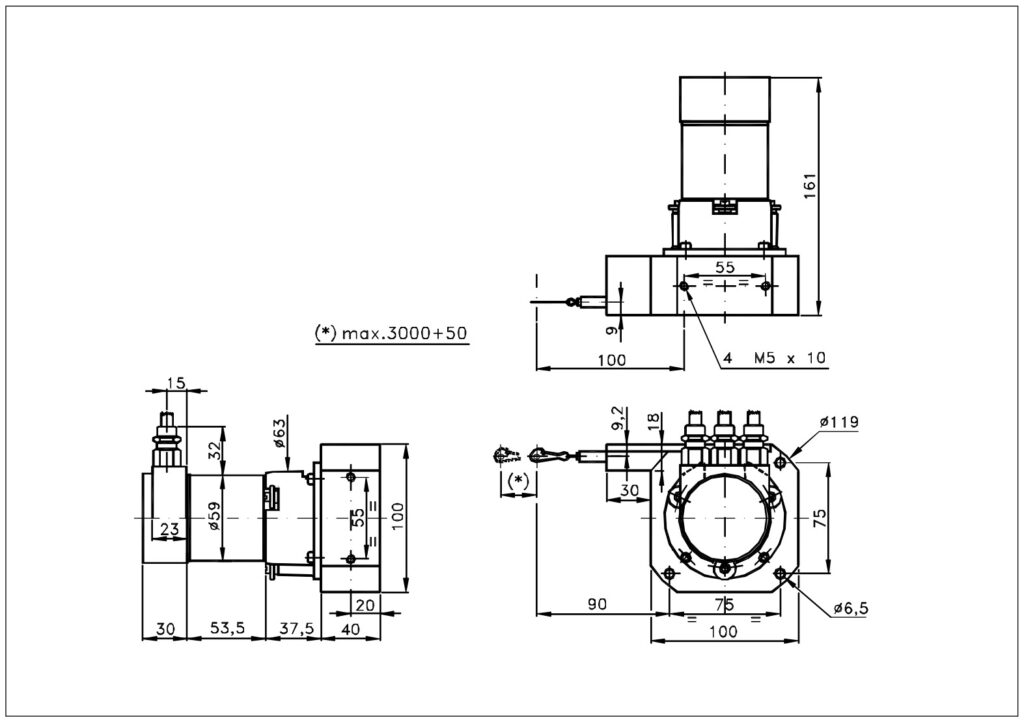

- Carrera estándar máxima 3 metros (3000+50 mm según el plano) y resolución de 0,1 milímetros calquera dos dous 1 milímetro.
- Interface Profibus-DP Clase 2 con parámetros programables (dirección de rotación, resolución por vuelta, resolución total, valor de preset, velocidad de salida y Software Limit Switches).
- Fío de aceiro inoxidable Ø 0,9 mm e a semivida de >10⁶ ciclos a 2 m/s.
- Erro máximo de linealidade de ±0,05 % fs., velocidade máxima de lectura de 4 m/s e aceleración máxima de 2,5 G.
- Codificador IP64; prensaestopas IP65.
Preguntas técnicas frecuentes
¿Qué interfaz de comunicación tiene el transductor F300P?
(DP) Profibus-DP Clase 2. La electrónica de salida es un line driver (según RS485).
Que camiños profesionais e resolucións ofrece?
Carrera estándar máx. de 3 metros (3000+50 mm según el plano), con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida binario.
Que nivel de protección e conexións ten?
Codificador y mecánica IP64; los prensaestopas 3PG, 3PG-VA y 2M20 son IP65. El IP de la salida depende de la conexión.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera estándar máxima. | 3 m |
| Peso | 1,2 kg dependendo da carreira profesional |
| Eléctrico | |
| Resolución / Código de saída | 0,1 milímetros, 1 mm · Código binario |
| Erro máximo de linealidade. | ±0,05 % fs. |
| Alimentación e consumo máximo. | 10 ÷ 30 Vcc · 2,5 W |
| Interface de saída | (DP) Profibus-DP Clase 2 |
| Protección e medio ambiente | |
| Velocidad de lectura / aceleración máx. | 4 m/s / 2,5 G |
| Esperanza media de vida | >10⁶ ciclos a 2 m/s |
| Resistencia ao impacto | 30 G (11 ms) |
| Resistencia ás vibracións | 10 G (10 ÷ 1000 Hz) |
| Grao de protección | Codificador y mecánica: IP64 · Prensaestopas: IP65 · Salida: según conexión |
| Temperatura de funcionamento/almacenamento | -20 ÷ +70 °C / -40 ÷ +85 °C |
| Humidade | 98 % (sen presenza de líquido) |
| Outras características | |
| Hilo de tracción | Ø 0,9 milímetros aceiro inoxidable |
| Fuerzas sobre el cable | Extracción 20 N · Retracción de 10 N |
