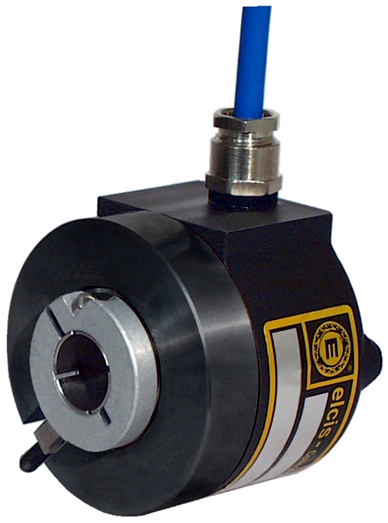

Codificador incremental para motores I/59CA
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental para motores, SENSORES
O codificador de motor incremental I/59CA aborda a necesidade de medicións precisas en contornas con vibracións mecánicas e cargas axiais elevadas, típicas das aplicacións de motores industriais. O seu deseño robusto permítelle funcionar onde outros sensores fallan debido á fatiga estrutural ou á desalineación constante.
A solución técnica incorpora un acoplamento tanxencial interno especial e rolamentos de bólas cunha vida útil de 1,5 x 10^9 revolucións. Admite ata 8000 RPM continuas e unha carga radial/axial máxima de 6 kg, o que garante unha transmisión de datos estable a frecuencias de ata 100 kHz.
A construción combina un corpo de aluminio cunha cuberta VALOX 420 para unha resistencia térmica entre -30 e 85 °C. A protección IP65 estándar garante o funcionamento en po e auga, dispoñible en guemisa.es.
- Corpo de aluminio con tapa VALOX 420 para maior durabilidade estrutural.

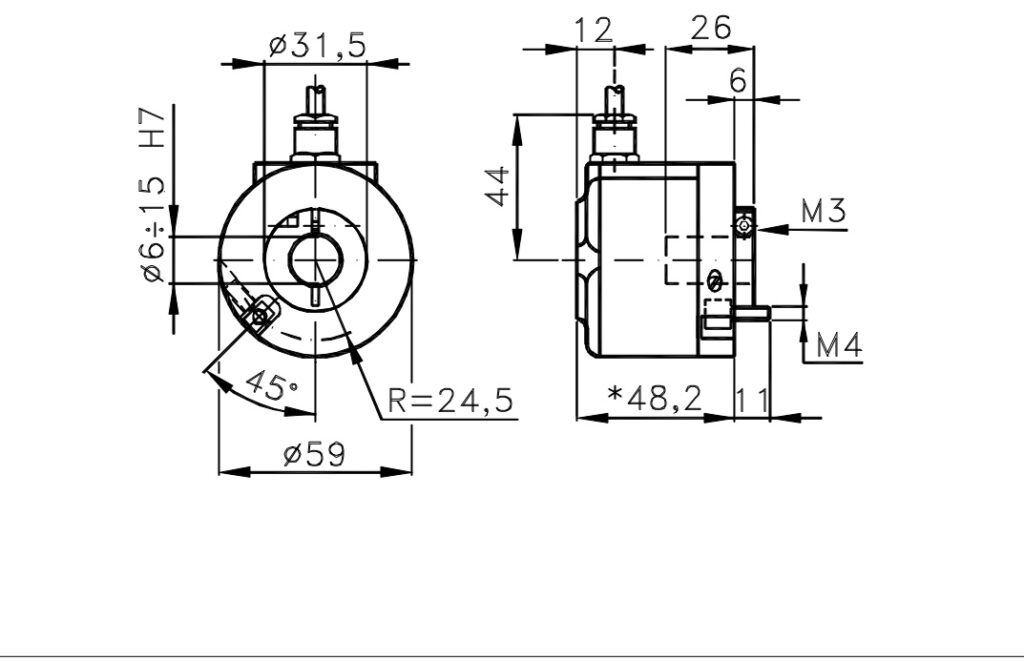

- Eixo oco de aceiro inoxidable compatible con diámetros de 6 a 15 mm.
- Saída configurable en push-pull, driver de liña ou sinusoidal dependendo do código de pedido.
- Resistencia ao impacto de 50 G e resistencia á vibración de 12 G no rango de 10 ÷ 2000 Hz.
Preguntas técnicas frecuentes
En que se diferencia o modelo I/59CA do modelo I/58M?
O I/59CA presenta un colar e un eixe oco, mentres que o I/58M é un codificador estándar. O I/59CA soporta cargas axiais de ata 6 kg e ten unha vida útil do rodamento de 1,5 x 10^9 revolucións, superior á da serie básica.
Que precaucións de aliñamento son necesarias para o eixe I/59CA?
O acoplamento tanxencial interno especial permite unha compensación angular de ±1°, unha compensación radial de ±0,05 mm e unha compensación axial de ±0,2 mm. Asegúrese de que a carga non supere os 6 kg para evitar danos nos rolamentos selados ou estándar.
Que conectores e opcións de saída están dispoñibles para o I/59CA?
Hai dispoñibles caixas de terminais (CH, CH5, CH6) ou conectores de extremo de cable (VM, TM, VL, TL). As saídas inclúen PNP estándar, colector aberto NPN, Push-Pull PRO e controlador de liña 26LS31/88C30, dependendo do código seleccionado.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de sensor | Incremental con eixe oco |
| Aplicación principal | Serie de motores |
| Alimentación | 5÷30V (Ver configuración) |
| Eixo | Aceiro inoxidable oco Ø6-15mm |
| Peso | 290 gramos |
| Carga radial/axial máxima | 6 kg |
| RPM continuas máximas | 8000 RPM (+30% intermitente) |
| Par de arranque | > 60 g·cm |
| Vida útil do rodamento | 1,5 x 10^9 revolucións |
| Resistencia ao impacto | 50 G x 11 ms |
| Resistencia á vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura de funcionamento | 0 ÷ 70 °C |
| Número de impulsos/revolución | 1 ÷ 25000 PPR |
| Frecuencia máxima | 100 kHz (Opción 300) |
| Protección IP | Estándar IP65 / Selado IP66 |
| Fases de tolerancia | Simetría de ± 15° |
