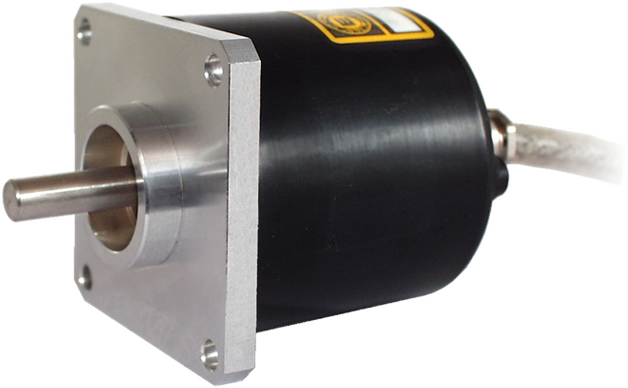

Kit de codificador incremental e I/63E de baixo custo
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Kit de codificador incremental de baixo custo, SENSORES
O kit de codificador incremental I/63E é un codificador extremadamente robusto deseñado para aplicacións de servizo medio a pesado. A súa montaxe é excepcionalmente sinxela grazas á carcasa estandarizada de tamaño 25 cunha conexión de brida cadrada, o que optimiza a instalación en contornas industriais esixentes.
A base de aluminio e a cuberta Valox 420 garanten a súa durabilidade. Admite ata 6000 RPM continuas cun par de arranque de 18 gcm. O alto MTTFd, a resistencia aos golpes de 50G x 11ms e a resistencia ás vibracións de 12G garanten a fiabilidade en maquinaria dinámica sometida a esforzos mecánicos constantes.

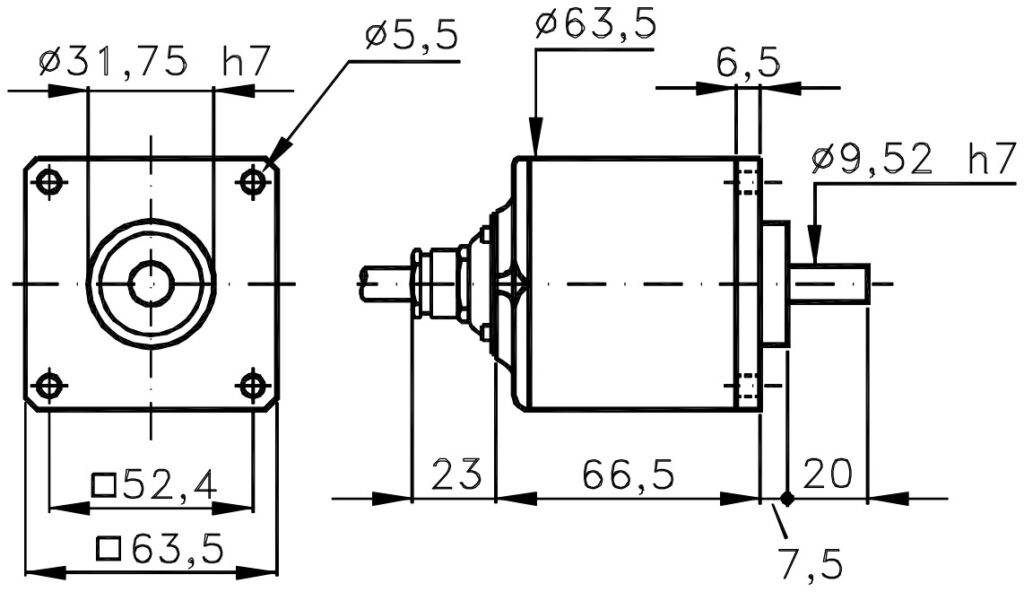

A construción cumpre as dimensións da norma ISO 2768-mk sen tolerancia. Funciona entre 0 e 60 °C e ten un rango de temperatura de almacenamento de -30 a 85 °C. Ofrece múltiples saídas, incluíndo NPN, PNP e Push-Pull, para unha integración flexible en sistemas de control. Dispoñible en guemisa.es.
- Base de aluminio e tapa Valox 420 para unha robustez mecánica superior.
- A conexión de brida cadrada con recipiente de tamaño 25 estandarizado facilita unha montaxe rápida.
- Resistencia ao impacto de 50G x 11ms e vibración de 12G no rango de 10 ÷ 2000 Hz.
- Consumo máximo estándar de 120 mA compatible con controladores de liña de baixa potencia.
Preguntas técnicas frecuentes
En que se diferencia o modelo I/63E do modelo I/58M?
O I/63E pertence á serie Kit e Low Cost, e ofrece unha carcasa estandarizada de tamaño 25 cunha conexión de brida cadrada. O I/58M adoita ter dimensións e especificacións mecánicas diferentes en comparación con outras series ELCIS, o que fai que o 63E sexa ideal para aplicacións onde se prioriza a facilidade de montaxe e o baixo custo sen sacrificar a robustez en contornas de servizo medio a pesado.
Que precaucións de aliñamento son necesarias para o eixe I/63E?
O eixe de aceiro inoxidable de Ø9.52 soporta unha carga máxima de 10 kg por lado, radialmente ou axialmente. É fundamental garantir que a carga non supere este límite para evitar danar os rolamentos selados internos. Ademais, a aliñación axeitada do codificador co motor ou eixe accionado é vital para manter a precisión do pulso e evitar erros de contaxe en aplicacións bidireccionais.
Que conectores e opcións de saída están dispoñibles para o I/63E?
O modelo ofrece múltiples configuracións de saída como NPN, PNP, colector aberto, Push-Pull PRO e controlador de liña 26LS31 ou 88C30. Tamén conta con varias opcións de conexión a través de bloques de terminais ou conectores de extremo de cable, o que lle permite adaptarse a diferentes estándares industriais como IP65 ou IP66 dependendo dos requisitos de selado do sistema.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de sensor | Incremental |
| Material base | aluminio |
| Material de cuberta | Valox 420 |
| Peso | 570 gramos |
| Material axial | aceiro inoxidable |
| Diámetro do eixe | Ø9,52 mm |
| Carga máxima por eixo/radio. | 10 quilogramos |
| RPM continuas máximas | 6000 rpm |
| Par de arranque | 18 gcm |
| MTTFd | Alto |
| Resistencia ao impacto | 50 g x 11 ms |
| Resistencia ás vibracións | 12 G (10 ÷ 2000 Hz) |
| Temperatura de funcionamento | 0 ÷ 60 °C |
| Temperatura de almacenamento | -30 a 85 °C |
| Frecuencia máxima | 100 kHz (opción 300) |
