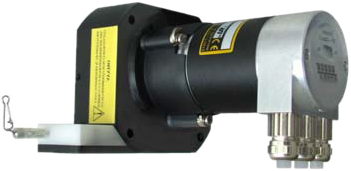

Transductor Lineal por Cable F600C

Manufacturer: ELCIS Encoder
Category: Displacement, SENSORS, Linear Cable Transducer, Linear Transducers

El F600C de ELCIS es un transductor lineal por cable absoluto, con hilo de Ø 0,51 mm y salida CANopen, para medir desplazamientos lineales de hasta 6 metros.

La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas, transceptor CAN (ISO 11898), indicación de estado con 2 LED y tecnología SMD. Protegido contra inversión de polaridad y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2.

Codificador y mecánica IP64; el IP de la salida depende de la conexión: prensaestopas (3PG, 3PG-VA, 2M20) IP65, conectores redondos de 5 pines (1BW, 2BW) o conector de fibra óptica (1HW). Humedad del 98 % (sin estado líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,4 kg según la carrera. Disponible en guemisa.es.

Carrera estándar máx. de 6 metros y resolución de 0.1 mm either 1 mm.
Interface CANopen either CAN fiber optic con parámetros programables (dirección de rotación, resolución, valor de preset, levas, velocidad, baud-rate e identificador CAN).
Hilo de acero inoxidable de Ø 0,51 mm y vida media del transductor de >10⁶ ciclos a 2 m/s.
Error de linealidad máx. de ±0,05 % f.s., velocidad de lectura máx. de 4 m/s y aceleración máx. de 2,5 G.
Codificador IP64; prensaestopas IP65 (3PG, 3PG-VA, 2M20).

Technical Frequently Asked Questions

¿Qué interfaz de comunicación tiene el transductor F600C?

(C2) CANopen / CAN con transceptor CAN (ISO 11898), o (CF) CAN fibra óptica.

¿Qué carrera y resoluciones ofrece?

Carrera estándar máx. de 6 metros, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida binario.

¿Qué grado de protección y conexiones tiene?

Codificador y mecánica IP64; los prensaestopas 3PG, 3PG-VA y 2M20 son IP65 y existen los conectores 1BW, 2BW y 1HW. El IP de la salida depende de la conexión.

Properties

Feature	Specification
Mechanics
Carrera estándar máx.	6 m
Weight	1,4 kg (según la carrera)
Carrera: hilo de tracción	Ø 0,51 mm stainless steel
Carrera: fuerzas sobre el cable	Salida 20 N · Retorno 10 N
Carrera: velocidad / aceleración máx.	4 m/s / 2,5 G
Electric
Resolución / código de salida	0,1 mm, 1 mm · Binario
Error de linealidad máx.	±0.05 % f.s.
Feeding and max. consumption.	10÷30 V CC · 2,5 W
Output interface	(C2) CANopen / CAN · (CF) CAN Fibra óptica
Protection and environment
Vida media del transductor	>10⁶ ciclos a 2 m/s
Impact/vibration resistance	30 G (11 ms) / 10 G (10 ÷ 1000 Hz)
Operating/storage temperature	-20 ÷ +70 °C / -40 ÷ +85 °C
Humidity	98 % (sin estado líquido)
Degree of protection	Codificador y mecánica: IP64 · Prensaestopas: IP65 · Salida: según conexión (iP conforme a Normas CEI EN 60529, EN 60529, IEC 529)
