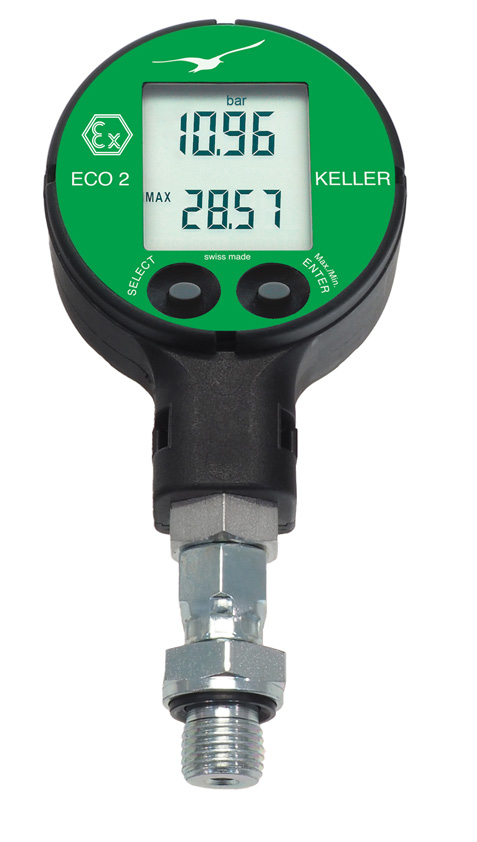

Manômetro digital KELLER ECO2-Ei ATEX

Ele Manômetro digital KELLER ECO2-Ei ATEX É um instrumento compacto e econômico. segurança intrínseca, Projetado para medir a pressão em atmosferas potencialmente explosivas. Possui certificação para uso em Zona 0 com marcado II 1G Ex ia IIC T5 Ga e possui certificações ATEX, IECEx e UKEX.

O ECO2-Ei está disponível com diversas opções de 0…31 bar absoluto e 0…300 bar. Oferece uma precisão de ±0,5 % da escala completa à temperatura ambiente e com uma faixa de erro total de ±1,0 % FS entre 0 e 50 °C. Seu visor LCD de duas linhas permite visualizar a pressão atual e o valor mínimo ou máximo medido desde a última reinicialização.

Manômetro digital ATEX para atmosferas explosivas

O KELLER ECO2-Ei foi projetado para aplicações industriais onde atmosferas gasosas explosivas podem se formar e a pressão precisa ser verificada diretamente no ponto de medição. Seu design intrinsecamente seguro limita a potência elétrica disponível para o instrumento, reduzindo o risco de ignição.

Discagem II 1G Ex ia IIC T5 Ga Permite a sua utilização como equipamento de Categoria 1G na Zona 0. Também pode ser utilizado na Zona 1 e na Zona 2, desde que sejam respeitadas as condições de instalação, aterramento, temperatura e manutenção indicadas pela KELLER.

O ECO2-Ei não requer fonte de alimentação externa nem cabeamento de sinal. É alimentado por bateria e não possui saída analógica, interface digital ou registro de dados históricos. Sua função é fornecer uma leitura de pressão local e armazenar os valores mínimo e máximo desde a última reinicialização.

Certificação ATEX, IECEx e UKEX do ECO2-Ei

A carta X Os certificados indicam que devem ser observadas condições especiais para o uso seguro. Estas incluem o aterramento da conexão de pressão, o uso apenas da bateria autorizada e a prevenção de cargas eletrostáticas nas proximidades do instrumento.

Faixas de pressão de 31 e 300 bar

O manômetro digital intrinsecamente seguro ECO2-Ei é oferecido em duas configurações:

• ECO2-Ei de 31 bar: Faixa de pressão de 0 a 31 bar absolutos, resolução de 0,01 bar e resistência a sobrecarga de 60 bar.
• ECO2-Ei de 300 bar: Faixa de pressão de 0 a 300 bar, resolução de 0,1 bar e resistência à sobrecarga de 400 bar.

Na versão de 31 bar, o ponto zero de fábrica é definido como 0 bar absoluto, ou seja, vácuo. Essa função pode ser utilizada para usar o instrumento como um medidor. CONJUNTO ZERO quando o sensor é exposto à pressão atmosférica.

Na versão de 300 bar, o ponto zero é definido usando a pressão atmosférica como referência. A seleção do modelo deve ser feita considerando a pressão normal de operação, possíveis picos de pressão e a resolução necessária.

Precisão e margem de erro total

A precisão do KELLER ECO2-Ei entre 20 e 25 °C é ≤ ±0,5 % FS. Esta especificação inclui não linearidade BFSL, histerese de pressão, falta de repetibilidade e desvios de ponto zero e amplificação.

Dentro da faixa compensada de 0 a 50 °C, a faixa de erro total é ≤ ±1,0 % FS. Esta faixa expressa o desvio máximo dentro das faixas de pressão e temperatura especificadas e é o dado mais representativo para estimar o erro máximo durante a operação.

A estabilidade a longo prazo é ≤ ±0,2 % FS por ano Em condições de referência. Para aplicações sujeitas a procedimentos de qualidade ou rastreabilidade metrológica, recomenda-se a recalibração anual.

Exibir com valores mínimo e máximo

A tela LCD consiste em duas linhas de 4,5 dígitos e realiza duas medições por segundo. A linha superior exibe a pressão atual e a linha inferior geralmente mostra o valor mais alto registrado desde a última reinicialização.

Ao pressionar o botão ENTER, o valor mínimo armazenado é exibido brevemente por cinco segundos. A função RESET redefine os valores mínimo e máximo para a pressão atual, permitindo que uma nova verificação seja iniciada.

Quando o valor não pode ser exibido, a tela indica OFL para transbordamento superior ou UFL para menor sobrecarga. Se o intervalo de medição for excedido, o último valor válido pisca como um aviso de sobrecarga.

Funções do manômetro KELLER ECO2-Ei

• MÍN/MÁX: Consulta dos valores mínimo e máximo medidos.
• REINICIAR: Reinicialização dos valores mínimo e máximo.
• CONJUNTO ZERO: estabelecimento de uma nova referência zero.
• ZERO RESET: Restauração para as configurações de fábrica (zero reset).
• DESLIGADO: Desligamento manual.
• CONTINUAÇÃO: Operação contínua sem desligamento automático.
• DESLIGADO: Desligamento automático após aproximadamente 15 minutos.
• BAT BAIXO: Aviso de bateria fraca.

Unidades de pressão configuráveis

As unidades são selecionadas usando os botões frontais, sem a necessidade de software ou equipamento adicional:

• bar
• âmbar
• hPa
• kPa
• MPa
• PSI
• kp/cm²

A unidade e as configurações selecionadas permanecem armazenadas mesmo após o instrumento ser desligado.

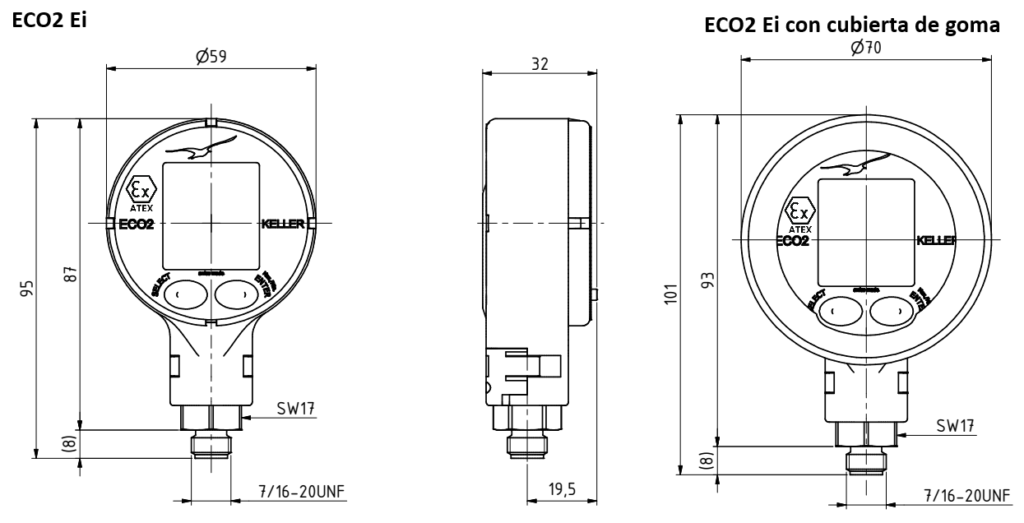

Adaptador giratório G1/4

O ECO2-Ei incorpora uma conexão macho. 7/16-20 UNF e é fornecido com um adaptador orientável giratório com conexão de processo. Macho G1/4.

O sistema giratório utiliza anéis de vedação e permite que o manômetro seja rotacionado para orientar o visor na posição de leitura mais confortável. O adaptador pode ser apertado com um torque máximo de 50 Nm.

Existem também adaptadores opcionais G1/8, 1/4-18 NPT e G1/4 de acordo com a norma EN 837, sem função giratória.

Bateria homologada para zonas ATEX

O manômetro é alimentado por uma bateria de lítio. Renata CR2430 3V, incluído no fornecimento. Sua autonomia atinge aproximadamente 1.000 horas de operação contínua.

Em atmosferas potencialmente explosivas, somente a bateria Renata CR2430 especificada pela Keller é autorizada para uso. De acordo com o manual, esta bateria pode ser substituída dentro da área classificada como perigosa, desde que as instruções do fabricante sejam rigorosamente seguidas.

Condições especiais para utilização segura

• A instalação deve ser realizada por pessoal qualificado.
• O manômetro só deve ser instalado com o sistema despressurizado.
• A ligação de pressão do ECO2-Ei deve ser aterrada.
• Na Zona Ex, deve-se usar apenas a bateria Renata CR2430.
• Processos que geram partículas carregadas eletrostaticamente não devem ser realizados perto do instrumento.
• As temperaturas e condições indicadas na documentação ATEX devem ser respeitadas.
• Para meios ou condições especiais, a compatibilidade dos materiais deve ser verificada previamente.

A temperatura ambiente permitida pela certificação Ex, de −10 a +80 °C, não deve ser confundida com a faixa metrológica compensada, que é de 0 a 50 °C, nem com a temperatura padrão do fluido indicada na ficha técnica.

Materiais e proteção IP65

A conexão de pressão e a membrana separadora são feitas de Aço inoxidável AISI 316L. O inserto giratório é feito de latão niquelado, as juntas são de NBR e o adaptador é de aço galvanizado.

A carcaça da tela é feita de poliamida e o instrumento oferece um certo grau de proteção. IP65. Para ambientes particularmente exigentes, pode-se adicionar uma cobertura protetora de borracha.

Aplicações do manômetro digital ATEX

O KELLER ECO2-Ei é indicado para medições de pressão local em:

• Instalações industriais com atmosferas potencialmente explosivas.
• Zonas de processo classificadas como Zona 0, Zona 1 ou Zona 2.
• Operações de manutenção em instalações químicas e petroquímicas.
• Equipamentos de processo, tubulações, tanques e circuitos pressurizados.
• Instalações de gás e outros processos com potencial presença de gases inflamáveis.
• Verificações que requerem leitura digital local sem fonte de alimentação externa.
• Monitoramento dos valores mínimo e máximo durante os testes de pressão.

A adequação final do manômetro para um fluido, zona ou processo específico deve ser verificada considerando o grupo de gás, a classificação da zona, a temperatura, a pressão e a compatibilidade química dos materiais.

Referências para o KELLER ECO2-Ei

Conteúdo da embalagem e acessórios

• Manômetro digital KELLER ECO2-Ei ATEX.
• Bateria Renata CR2430 instalada.
• Adaptador giratório ajustável macho G1/4.
• Junta de cobre para conexão G1/4.
• Manual de instruções.

Os acessórios opcionais incluem uma capa protetora de borracha, uma bolsa para transporte e certificados de calibração KELLER com 5 ou 11 pontos de medição.

Seleção e fornecimento do ECO2-Ei

GUEMISA fornece o Manômetro digital KELLER ECO2-Ei ATEX Disponível nas versões de 31 e 300 bar. Para selecionar o equipamento correto, é necessário especificar a pressão máxima de trabalho, o fluido, a conexão necessária, a classificação da zona e as condições de temperatura.

Para aplicações industriais sem requisitos intrínsecos de segurança, consulte o

Manômetro digital padrão KELLER ECO2
.
