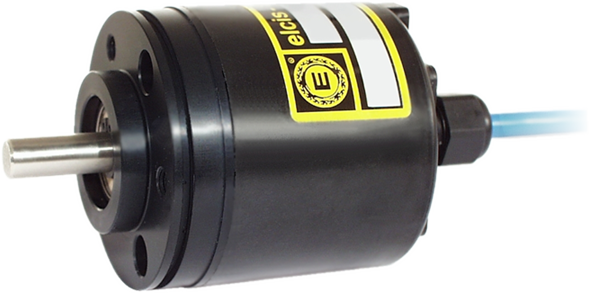

Kit de encoder incremental e I/E5 de baixo custo
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Kit de Encoder Incremental de Baixo Custo, SENSORES
O ambiente industrial exige sensores robustos capazes de operar sob vibração e torque mecânico variável sem perda de precisão. Este encoder incremental atende às necessidades de medição de posição de máquinas pesadas, onde a confiabilidade a longo prazo é prioritária em relação a recursos supérfluos, oferecendo uma solução simples para integrações de OEMs que buscam minimizar custos sem sacrificar a durabilidade operacional.
A solução técnica reside na sua arquitetura interna otimizada, com rolamentos de esferas de longa duração e um torque de partida superior a 18 gcm, garantindo resposta imediata mesmo sob condições de alta carga. A sua eletrónica integrada suporta frequências máximas até 40 kHz, permitindo resolução ajustável de 1 a 1000 pulsos por revolução para se adaptar à dinâmica específica do eixo motorizado.
Construído com uma base de alumínio anodizado e uma tampa Valox 420, suporta temperaturas de operação entre 0 e 70 °C, resistindo a choques de 50 G e vibrações de 12 G sem degradação. Para mais detalhes sobre a disponibilidade de conectores específicos ou configurações personalizadas, consulte [link/reference]. guemisa.es.
- Base em alumínio anodizado para dissipação de calor eficiente.
- Tampa fabricada em Valox 420, resistente a produtos químicos e ao desgaste ambiental.
- Suportando uma vida útil superior a 1,5 bilhão de revoluções.
- Resistência à vibração até 12G e resistência ao impacto até 50G sem degradação.
Perguntas técnicas frequentes
Quais as diferenças entre o modelo I/E5 e o modelo I-6?
O I/E5 é uma versão extremamente compacta focada em aplicações OEM de baixo custo, enquanto o I-6 normalmente oferece configurações mais avançadas ou tamanhos diferentes. Ambos compartilham a robustez mecânica de rolamentos selados e uma base de alumínio, mas o I/E5 prioriza a integração com boa relação custo-benefício em sistemas padrão sem sacrificar a vida útil dos componentes internos ou a resistência a vibrações industriais.
Quais são as precauções de alinhamento necessárias para o eixo I/E5?
O eixo de aço inoxidável de Ø8 requer alinhamento preciso com o motor ou caixa de engrenagens para evitar cargas radiais excessivas que reduzem a vida útil dos rolamentos de esferas. Recomenda-se verificar o torque mínimo e garantir que não haja folga na conexão, mantendo sempre a carga axial dentro do limite de 8 kg especificado nas fichas técnicas.
Quais conectores e opções de saída estão disponíveis para o I/E5?
O modelo suporta múltiplas configurações de saída, como PNP padrão, NPN ou Push-Pull PRO, além de opções com um driver de linha 26LS31 ou TTL 7404. Em relação à conexão física, pode ser fornecido com cabo, caixa de terminais ou conectores específicos, como VD5, VH6 ou VM5, dependendo dos requisitos do sistema de controle.
Propriedades
| Recurso | Especificação |
|---|---|
| Alimentação | 5÷30V (±5%) |
| Base | Alumínio anodizado |
| Cobrir | Valox 420 |
| Peso | 300 g |
| Eixo | Aço inoxidável Ø8 |
| Carga radial/axial máxima | 8 kg |
| IP de saída | 64 (Padrão) / 66 (Selado) |
| Par baixo | Sim |
| RPM máximo contínuo | 6000 |
| Torque inicial | >18 gcm |
| Carregando Vida | 1,5 x 10^9 revoluções |
| Resistência ao impacto | 50 G x 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura de operação | 0 ÷ 70 °C |
| Pulsos/Revolução | 1 ÷ 1000 |
| Frequência máxima | 40 kHz (Opção 75) |
