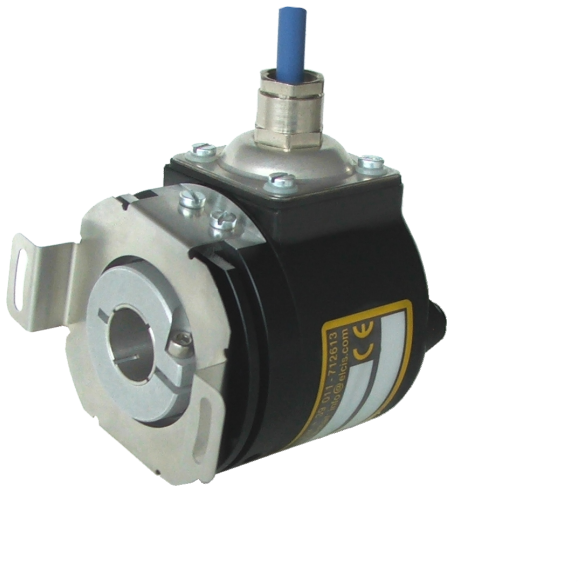

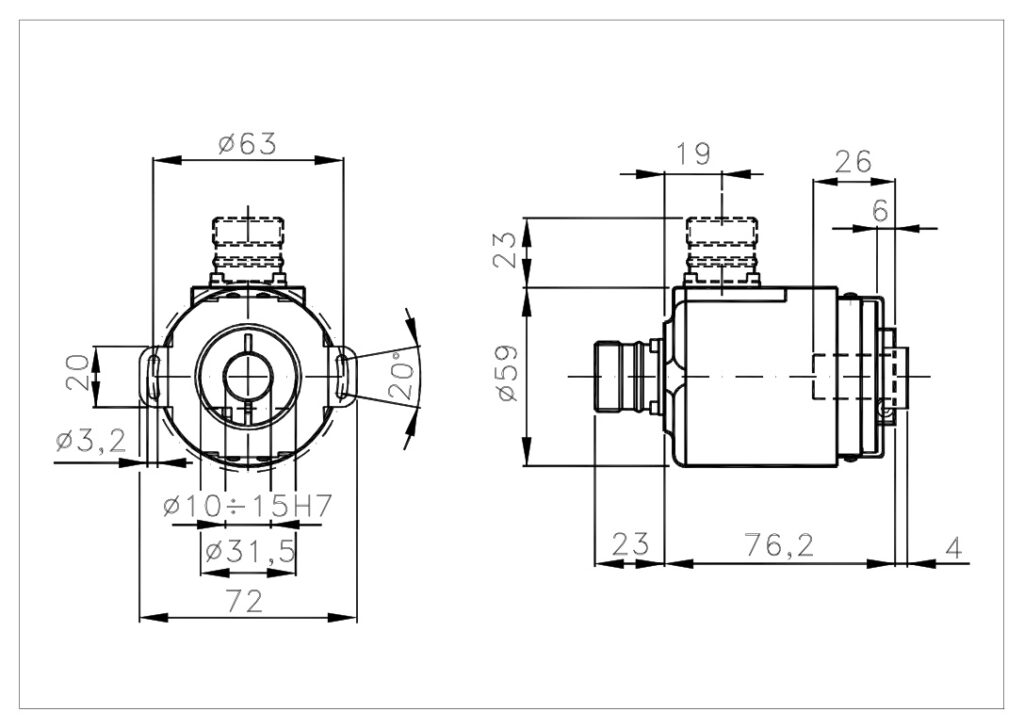

Encoder absoluto de múltiplas voltas A/759UMA

Preço acessível Solicite um orçamento

Fabricante: Codificador ELCIS
Categoria: Codificador, Codificador Absoluto, Encoder absoluto de múltiplas voltas, SENSORES

O ELCIS 759UMA (A/759UMA) é um encoder absoluto programável, multivoltas, com eixo oco e acoplamento elástico, capaz de atingir até 65.536 passos (16 bits) por revolução e 4.096 voltas (12 bits). É projetado para montagem direta em eixos de motores sem acoplamento. O encoder possui base em alumínio anodizado e tampa em VALOX 420, com eixo oco em aço inoxidável H7 disponível em diâmetros de 6, 8, 10, 12 ou 15 mm e capacidade de carga radial/axial de até 4 kg. Suporta choques de 50 G e vibrações de 12 G, e opera em temperaturas de -20 °C a +85 °C com proteção IP64 no lado do eixo (IP66 na versão selada).

Como um encoder absoluto programável de múltiplas voltas com sensor OptoASIC, o A/759UMA oferece resolução de até 65.536 (16 bits) por revolução e até 4.096 revoluções (12 bits), com saída serial SSI (interface S1 com predefinição) em código Gray ou binário. Ele também suporta uma saída adicional de seno/cosseno a 1024 ppr ou saída RS422 incremental de até 16.384 pulsos por revolução e, com a opção PR (máx. 8.192 divisões/revolução), permite a programação de código, resolução, predefinição e endereço via software através de USB ou da própria interface RS422.

Com base em alumínio anodizado e tampa em VALOX 420, e eixo oco em aço inoxidável H7 de Ø6, Ø8, Ø10, Ø12 ou Ø15 mm (carga radial/axial de até 4 kg) com acoplamento elástico, suporta impactos de 50 G e vibrações de 12 G, e funciona entre -20 e +85 °C com proteção IP64 no lado do eixo (IP66 na versão selada).

Resolução programável até 65536 passos por revolução (16 bits) em 4096 voltas (12 bits).
Interface serial SSI com predefinição, em código Cinza qualquer Binário Programável (opção PR) por software via USB ou através da interface. RS422.
Saída adicional Seno/Cosseno a 1024 ppr incremental RS422 até 16384 pulsos por revolução.
Resistência ao impacto de 50 G (11 ms) já vibrações de 12 G (10–2000 Hz).

Perguntas técnicas frequentes

Qual é a resolução máxima oferecida pelo A/759UMA?

Resolução de até 65536 (16 bits) por revolução em 4096 revoluções (12 bits), selecionável entre 1024, 4096, 8192, 16384, 32768 ou 65536 divisões por revolução.

Como se programa o codificador?

Com a opção PR (máx. 8192 divisões/revolução), a programação é possível através de um software para PC conectado por cabo a uma porta USB que alimenta o encoder, ou através da interface RS422, que permite a programação e a troca de dados em código ASCII. O software e o cabo são fornecidos mediante solicitação.

Como o A/759UMA é fixado ao eixo do motor?

Utiliza um eixo oco de aço inoxidável H7 de Ø6, Ø8, Ø10, Ø12 ou Ø15 mm (outros diâmetros sob consulta) com acoplamento elástico, o que permite a montagem direta no eixo do motor sem a necessidade de um acoplamento de eixo.

Propriedades

Recurso	Especificação
Mecânica
Peso	340 g
Eixo	Furo H7: Ø6, Ø8, Ø10, Ø12 ou Ø15 mm, aço inoxidável (outros sob consulta) · acoplamento elástico
carga radial/axial máxima.	4 kg
Torque de partida	60 gcm padrão · 90 gcm selado
Elétrico
Proteção do lado da saída	IP65 Com cabo CV (outras conexões disponíveis mediante solicitação)
Alimentação	10–30 V
Consumo máximo.	200 mA
Frequência máxima (relógio)	500 kHz
Interface	SSI com predefinição (S1)
Códigos de saída	Programável: Gray, Binário
Resolução máxima.	65536 (16 bits) em 4096 voltas (12 bits)
Proteção e meio ambiente
proteção lateral do eixo	Padrão IP64 • Vedação IP66
RPM máximo contínuo	6000 padrão · 3000 selado (intermitente: +30 %)
Resistência a impactos/vibrações	50 G (11 ms) 12 G (10–2000 Hz)
Temperatura de operação/armazenamento	-20 … +85 °C / -30 … +85 °C

Referência	Configuração
A/759UMA-M-15-G-4096-1030-S1-PR-CV-RA759UMAM15G40961030S1PRCVR	Tipo: M · Ø15 mm · Código Gray · Resolução: 4096 · 10–30 V · Interface: S1 · Opção de interface: PR · Comprimento do cabo: 1 m · IP65 · Saída radial
Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata.
