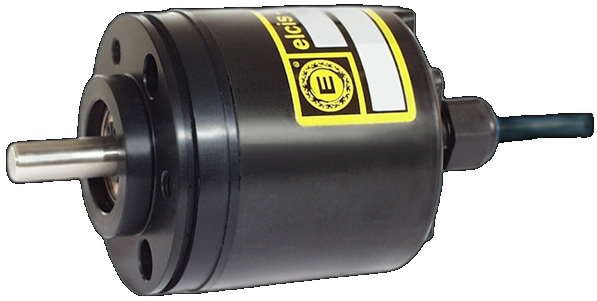

Kit d'encodeur incrémental et E/E5 à faible coût
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Kit d'encodeur incrémental à bas prix, CAPTEURS
L'environnement industriel exige des capteurs robustes capables de fonctionner sous vibrations et sous couple mécanique variable sans perte de précision. Cet encodeur incrémental répond aux besoins de mesure de position des machines lourdes où la fiabilité à long terme prime sur les fonctionnalités superflues, offrant une solution simple pour les intégrations OEM cherchant à minimiser les coûts sans sacrifier la durabilité opérationnelle.
La solution technique réside dans son architecture interne optimisée, dotée de roulements à billes longue durée et d'un couple de démarrage supérieur à 18 gcm, garantissant une réponse immédiate même sous forte charge. Son électronique intégrée supporte des fréquences maximales de 40 kHz, permettant une résolution ajustable de 1 à 1 000 impulsions par tour afin de s'adapter à la dynamique spécifique de l'axe motorisé.
Fabriqué avec une base en aluminium anodisé et un capuchon en Valox 420, il supporte des températures de fonctionnement comprises entre 0 et 70 °C et résiste à des chocs de 50 G et à des vibrations de 12 G sans dégradation. Pour plus d'informations sur la disponibilité de connecteurs spécifiques ou de configurations personnalisées, veuillez consulter [lien/référence]. guemisa.es.
- Socle en aluminium anodisé pour une dissipation thermique efficace.
- Couvercle en Valox 420, résistant aux produits chimiques et à l'usure environnementale.
- Durée de vie des roulements supérieure à 1,5 milliard de tours.
- Résistance aux vibrations jusqu'à 12G et résistance aux chocs jusqu'à 50G sans dégradation.
Questions techniques fréquentes
En quoi le modèle I/E5 diffère-t-il du modèle I-6 ?
L'I/E5 est une version extrêmement compacte conçue pour les applications OEM économiques, tandis que l'I/6 propose généralement des configurations plus avancées ou des dimensions différentes. Toutes deux partagent la robustesse mécanique de roulements étanches et d'un socle en aluminium, mais l'I/E5 privilégie une intégration économique dans les systèmes standard sans compromettre la durée de vie des composants internes ni la résistance aux vibrations industrielles.
Quelles précautions d'alignement sont requises pour l'arbre I/E5 ?

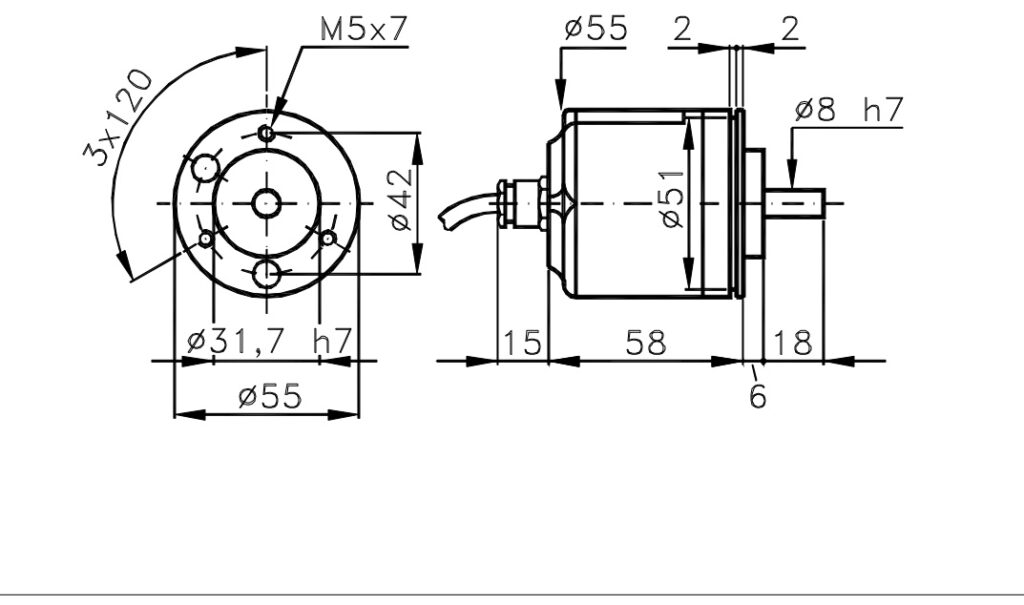

L'arbre en acier inoxydable de Ø8 nécessite un alignement précis avec le moteur ou le réducteur afin d'éviter des charges radiales excessives qui réduisent la durée de vie des roulements à billes. Il est recommandé de vérifier le faible couple et de s'assurer de l'absence de jeu dans la liaison, en veillant à toujours maintenir la charge axiale en dessous de la limite de 8 kg spécifiée dans les fiches techniques.
Quels connecteurs et options de sortie sont disponibles pour l'I/E5 ?
Ce modèle prend en charge plusieurs configurations de sortie telles que PNP, NPN ou Push-Pull PRO standard, en plus des options avec un pilote de ligne 26LS31 ou TTL 7404. En ce qui concerne la connexion physique, il peut être fourni avec un câble, une boîte à bornes ou des connecteurs spécifiques tels que VD5, VH6 ou VM5 en fonction des exigences du système de contrôle.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Alimentation | 5÷30V (±5%) |
| Base | Aluminium anodisé |
| Couverture | Valox 420 |
| Poids | 300 g |
| Axe | Acier inoxydable Ø8 |
| Charge radiale/axiale maximale | 8 kg |
| IP sortante | 64 (Standard) / 66 (Scellé) |
| Paire basse | Ouais |
| Régime moteur continu maximal | 6000 |
| Couple de démarrage | >18 gcm |
| Durée de vie des roulements | 1,5 x 10^9 révolutions |
| Résistance aux chocs | 50 G x 11 ms |
| Résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement | 0 ÷ 70 °C |
| Impulsions/Révolution | 1 ÷ 1000 |
| Fréquence maximale | 40 kHz (Option 75) |
