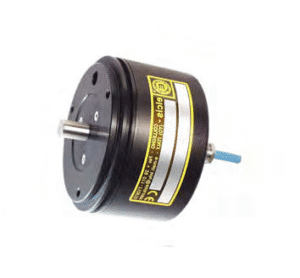

Codificador incremental robusto I/68LL
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental robusto
Encoder compacto com diversas opções de montagem (lateral do eixo e traseira), com carcaça totalmente usinada em alumínio.
Alojado em uma caixa de alumínio de Ø68 mm, o I/68LL oferece de 1 a 25.000 pulsos por revolução, uma frequência máxima de 100 kHz (300 kHz opcional) e 12 saídas eletrônicas: NPN, PNP, push-pull, drivers 26LS31 e 88C30, TTL e senoidal de 1 Vpp.
Base e tampa em alumínio anodizado e eixo de aço inoxidável Ø10 suportando 3 kg de carga radial/axial. Opera de 0 a +70 °C com proteção IP65 no lado do eixo (IP66 selado, IP53 sob torque) e conecta-se via cabo, conector ou terminal de cabo. Disponível em guemisa.es.
- Resolução de 1 a 25000 pulsos por volta e frequência até 100 kHz (300 kHz opcional).
- Nutrição 5 a 30 V De acordo com a versão.
- 12 eletrônicos Saída: NPN, PNP, push-pull, drivers 26LS31 e 88C30, TTL e senoidais. 1 Vpp.
- Até 12000 rpm contínuo com rolamentos de baixo torque e 6000 rpm na versão padrão.
Perguntas técnicas frequentes
Quais versões de sinal o I/68LL oferece?
Unidirecional (M), bidirecional (B), bidirecional + zero (BZ) e unidirecional + zero (MZ).
Quais são as tensões de alimentação suportadas?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V e 15–30/15 V. Com driver 88C30, máximo de 15 Vdc.
Quais opções de proteção para o eixo estão disponíveis?
IP65 na versão padrão, IP66 com rolamento selado (opção Z, 3000 rpm contínuos) e IP53 com rolamentos de baixo torque (opção B, 12000 rpm contínuos).
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Alumínio torneado Ø68 mm |
| Peso | 520 g |
| Eixo | Ø10 g6 aço inoxidável |
| carga radial/axial máxima. | 3 kg |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP65 a IP67 (ver página 2) |
| Alimentação | 5–30 V de acordo com a versão (ver página 2) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA |
| Impulsos por volta | 1 a 25000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 • Vedação IP66 (Z) • Baixo torque IP53 (B) |
| RPM máximo contínuo | 6000 padrão · 3000 selado · 12000 baixo torque (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C |
| Temperatura de armazenamento. | -30 … +85 °C |
