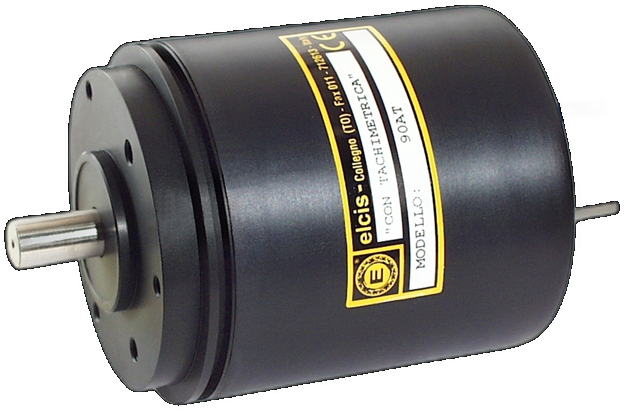

Encoder incremental com dínamo taquimétrico I/90AT
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental com dínamo taqueométrico, SENSORES
O encoder incremental I/90AT com dínamo taquimétrico atende às necessidades de medição de ambientes industriais extremamente exigentes, onde a confiabilidade mecânica é fundamental. Seu design de montagem servo permite a instalação direta e segura em sistemas de controle de movimento sem a necessidade de adaptadores externos complexos, garantindo estabilidade operacional sob severas condições de vibração.
A solução técnica integra um sistema de saída Push-Pull ou Line Driver para compatibilidade com longos cabos e redução de ruído elétrico. Com uma vida útil do rolamento de 1,5 x 10^9 rotações e um torque de partida de 100/160 gcm, o dispositivo mantém a precisão necessária em aplicações de alta inércia e cargas radiais de até 12 kg sem perda de desempenho.
O encoder é construído com alumínio anodizado na base e na tampa, proporcionando dissipação de calor eficiente em uma faixa de operação de 0 a 70 °C. Sua resistência a impactos de 50 G e vibrações de 12 G garante a integridade estrutural do encoder em máquinas pesadas ou transporte industrial. Para informações sobre disponibilidade técnica, acesse [endereço do site ausente]. guemisa.es.
- Construção em alumínio anodizado para maior durabilidade mecânica e térmica.
- Saída Push-Pull ou Line Driver compatível com longas distâncias de cabo.
- Resistência à vibração de 12 G e resistência a choques de até 50 G sem degradação.
- Vida útil certificada do rolamento de mais de um bilhão e meio de rotações.
Perguntas técnicas frequentes
Quais as diferenças entre o modelo I/90AT e o modelo I/E6?
O I/90AT destaca-se pela sua construção com montagem em servo e um peso de 980g, projetado para cargas radiais de até 12 kg. Ao contrário de modelos mais leves, como o I/E6, este encoder prioriza a robustez mecânica com rolamentos selados e uma vida útil mais longa em ambientes industriais com alta vibração.
Quais são as precauções de alinhamento necessárias para o eixo I/90AT?
Como o eixo é feito de aço inoxidável (Ø12mm), garantir a concentricidade perfeita é crucial para evitar desalinhamentos em sistemas de alta velocidade. A carga radial ou axial máxima é limitada a 12 kg; exceder esse valor pode comprometer a vida útil certificada do rolamento em 1,5 x 10^9 rotações.
Quais conectores e opções de saída estão disponíveis para o I/90AT?
O dispositivo suporta múltiplas configurações de conexão, incluindo conectores selados IP65 de 7 pinos ou IP66 de 10 pinos. As saídas incluem NPN, PNP, coletor aberto e Push-Pull PRO, além de opções de driver de linha para aplicações que exigem transmissão de sinal a longa distância sem atenuação.
Propriedades
| Recurso | Especificação |
|---|---|
| Tipo de sensor | Incremental com taquimetria Dynamo |
| Aplicação principal | Servos e aplicações industriais robustas |
| Alimentação | 5÷30V (Padrão) |
| Eixo | Aço inoxidável Ø 12mm |
| Peso | 980 g |
| Carga máxima por eixo/radial | 12 kg |
| RPM máximo contínuo | 6000 RPM |
| Torque inicial | 100 / 160 gcm |
| Carregando Vida | 1,5 x 10^9 voltas |
| Resistência ao impacto | 50 G x 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura de operação | 0 ÷ 70 °C |
| Número de impulsos/revolução | 1 ÷ 3600 PPR |
| Frequência máxima | 60 kHz (Opção 100) |
| Proteção de PI | IP65 (Padrão) / IP66 (Selado) |
