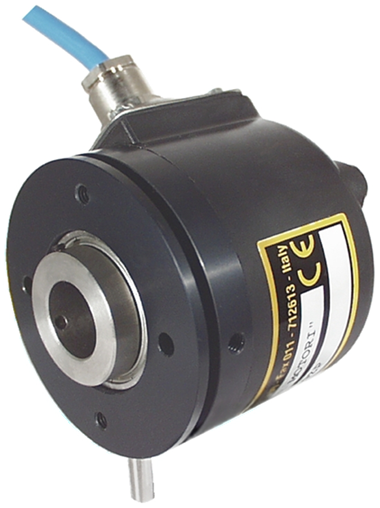

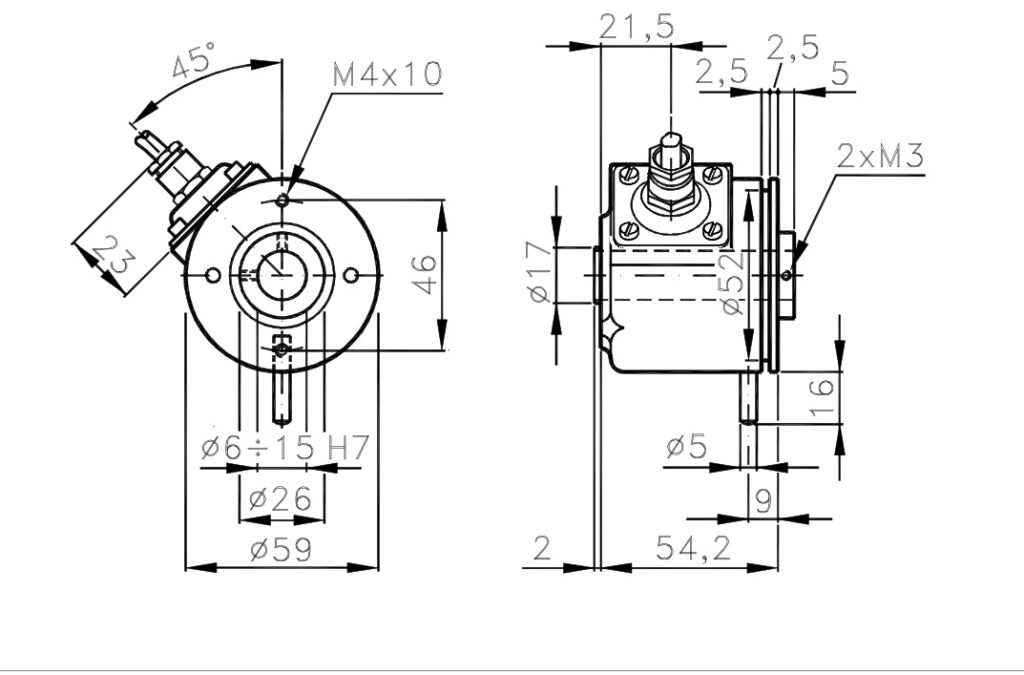

Encoder absoluto de volta única A/359ZP
Este codificador absoluto de volta única resolve a necessidade crítica de posicionamento preciso em sistemas mecânicos sem exigir calibragem mecânica repetitiva, sendo ideal para aplicações onde o sensor precisa ser integrado diretamente no eixo do motor.
Oferece uma resolução máxima de 8192 posições configuradas em saída paralela NPN de coletor aberto, compatível com tensões de alimentação padrão de 5V a 30V, dependendo da configuração específica selecionada para o sistema.
Fabricado em alumínio anodizado e aço inoxidável oco, suporta vibrações de 50G e impactos de 50G, disponível em guemisa.es.
- Resolução configurável de 2 a 13 bits para atender à precisão exigida pelo sistema de controle.
- Saída paralela NPN padrão de coletor aberto com consumo máximo de 400 mA, dependendo da configuração dos bits.
- Construção robusta em alumínio anodizado e aço inoxidável oco, capaz de suportar cargas radiais e axiais.
- Vida útil prolongada de 1,5×10^9 rotações garantida em condições nominais de operação.
Perguntas técnicas frequentes
Quais as diferenças entre o modelo 359ZP e o modelo 359ZPM?
O 359ZP é um encoder absoluto de volta única sem acoplamento, enquanto o 359ZPM inclui um pino de acoplamento para montagem direta no eixo do motor por meio de parafusos. Ambos compartilham a mesma resolução máxima de 8192 posições e uma carcaça de alumínio anodizado, mas o ZP requer montagem direta sem um adaptador de fixação integrado.
Quais são as precauções de alinhamento necessárias para o eixo oco do codificador?
O eixo oco de aço inoxidável requer alinhamento preciso para evitar cargas radiais excessivas que possam comprometer a vida útil do rolamento. Recomenda-se manter a carga axial dentro dos limites especificados e garantir que o acoplamento não transmita vibrações mecânicas ao corpo do encoder durante a operação contínua.
Quais conectores e opções de saída estão disponíveis para o 359ZP?
A interface padrão é paralela com uma saída NPN de coletor aberto de 10 mA. Diferentes tensões de alimentação, como 5 V, 15 V ou uma ampla faixa de 8 a 24 V, podem ser configuradas de acordo com os requisitos do sistema, e a saída em código Gray é aplicada por padrão para minimizar erros durante as transições de bits na leitura paralela.
Quais são os limites de temperatura de operação e armazenamento?
O codificador opera de forma estável entre 0°C e +70°C, suportando testes de envelhecimento acelerado a +75°C por 72 horas. Para armazenamento, a unidade pode ser mantida em condições de -30°C a +85°C sem degradação do LED ou dos fototransistores internos, garantindo uma vida útil superior a 100.000 horas.
Como esse codificador se integra aos sistemas de controle industrial?
Sua saída paralela permite a leitura direta de PLCs ou controladores que aceitam sinais digitais discretos sem conversão adicional. A frequência máxima de operação deve ser consultada no catálogo, mas suporta até 6000 RPM contínuos e 8000 RPM intermitentes, sendo adequada para máquinas de alta velocidade com torques de partida de 85/110/50 gcm.
Propriedades
| Recurso | Especificação |
|---|---|
| Tipo de codificador | Encoder absoluto de volta única |
| Resolução máxima | 2 a 13 bits (4 a 8192 posições) |
| Código de saída | Paralelo (-), NPN Coletor Aberto 10 mA |
| Fonte de alimentação Vcc | 5V ±5%, 15V ±5%, 8–24V, 18–28V, 10–30V |
| Temperatura de operação | 0 – +70 °C |
| Base e capa | Alumínio anodizado / Aço inoxidável |
| Peso total | 320 g |
| Eixo | Ø 6 mm / 8 / 10 / 12 / 15 mm |
| Carga radial máxima | 4 kg |
| RPM contínuo | 6.000 / 3.000 / 8.000 |
| RPM máximo contínuo | 6.000 / 3.000 / 8.000 |
| Torque inicial | 85 / 110 / 50 gcm |
| Carregando Vida | 1,5× 10⁹ revoluções (@ 1000 rpm sob carga) |
| Resistência ao impacto | 50 G x 11 ms |
| Resistência à vibração | 12 G (10 – 2000 Hz) |
