Codificador incremental robusto I/68LL
Prezo económico Solicitar un orzamento
Carcasa de aluminio Ø68 mm | Montaxe frontal e traseira | Eixe de aceiro inoxidable g6 Ø10 | Impedancias/revolución de 1 a 25.000 | NPN, PNP, push-pull, controlador, 1 Vpp | Fonte de alimentación de 5–30 V | Eixe IP65 (selado IP66)
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental robusto
El ELCIS 68LL (I/68LL) es un encoder incremental robusto de carcasa de aluminio torneado Ø68 mm, de 1 a 25000 impulsos por vuelta, con varias posibilidades de fijación por el lado del eje y por la parte trasera. Base y tapa de aluminio anodizado y eje de acero inoxidable que admite 3 kg de carga radial y axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes (IP00).
Aloxado nunha carcasa de aluminio de Ø68 mm, o I/68LL ofrece de 1 a 25 000 pulsos por revolución, unha frecuencia máxima de 100 kHz (300 kHz opcional) e 12 saídas electrónicas: NPN, PNP, push-pull, controladores 26LS31 e 88C30, TTL e sinusoidal de 1 Vpp.
Base y tapa de aluminio anodizado y eje de acero inoxidable Ø10 que admite 3 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes.
- Resolución de De 1 a 25 000 pulsos por volta e frecuencia ata 100 kHz (300 kHz opcional).
- Nutrición De 5 a 30 V segundo a versión.
- 12 electrónicos Saída: NPN, PNP, push-pull, controladores 26LS31 e 88C30, TTL e sinusoidal 1 Vpp.
- Ata 12000 rpm continuo con rodamentos de baixo torque e 6000 rpm en versión estándar.
Preguntas técnicas frecuentes
Que versións de sinal ofrece o I/68LL?
Unidireccional (M), bidireccional (B), bidireccional + cero (BZ) e unidireccional + cero (MZ).
Que voltaxes de alimentación admite?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V e 15–30/15 V. Con controlador 88C30, máximo 15 V CC.
Que opcións de protección de eixes hai dispoñibles?
IP65 na versión estándar, IP66 con rodamentos selados (opción Z, 3000 rpm continuas) e IP53 con rodamentos de baixo par (opción B, 12000 rpm continuas).

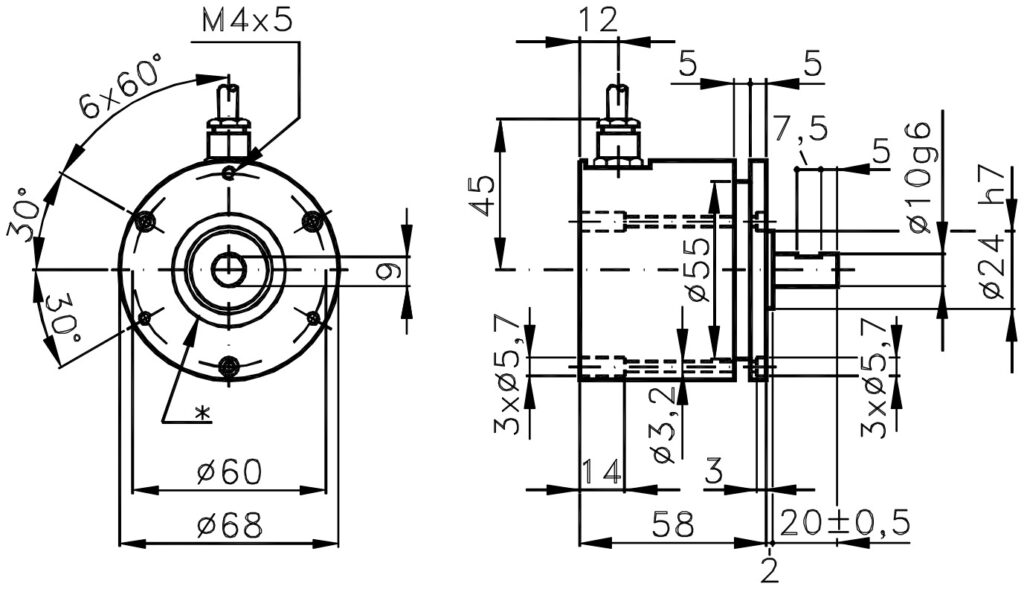

Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | Aluminio torneado Ø68 mm |
| Peso | 520 g |
| Eixo | Ø10 g6 aceiro inoxidable (personalizable baixo petición) |
| carga radial/axial máxima. | 3 kg |
| Eléctrico | |
| Protección do lado de saída | Segundo a conexión: IP00 a IP67 |
| Alimentación | 5–30 V segundo a versión |
| Consumo máximo. | 120 mA estándar · controlador de liña de 180 mA (personalizable baixo petición) |
| Impulsos por volta | 1 a 25000 |
| Frecuencia máxima. | 100 kHz (300 kHz opcional) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP65 • Selado IP66 (Z) • Par baixo IP53 (B) |
| RPM continuas máximas | 6000 estándar · 3000 selado · 12000 baixo par (intermitente: +30 %) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10–2000 Hz) |
| Temperatura de funcionamento | 0 … +70 °C (personalizable baixo petición) |
| Temperatura de almacenamento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/68LL-1000-5-BZ-N-CV-R-01I68LL10005BZNCVR01 | 1000 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-1024-5-BZ-N-CV-R-01I68LL10245BZNCVR01 | 1024 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-500-5-BZ-N-CV-R-01I68LL5005BZNCVR01 | 500 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-100-5-BZ-N-CV-R-01I68LL1005BZNCVR01 | 100 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-2500-5-BZ-N-CV-R-01I68LL25005BZNCVR01 | 2500 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-2000-5-BZ-N-CV-R-01I68LL20005BZNCVR01 | 2000 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Controlador 26LS31 · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-1000-824-BZ-B-CV-R-01I68LL1000824BZBCVR01 | 1000 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-1024-824-BZ-B-CV-R-01I68LL1024824BZBCVR01 | 1024 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-500-824-BZ-B-CV-R-01I68LL500824BZBCVR01 | 500 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-100-824-BZ-B-CV-R-01I68LL100824BZBCVR01 | 100 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-2500-824-BZ-B-CV-R-01I68LL2500824BZBCVR01 | 2500 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-2000-824-BZ-B-CV-R-01I68LL2000824BZBCVR01 | 2000 pulsos/revolución · 8–24 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-1000-1828-BZ-B-CV-R-01I68LL10001828BZBCVR01 | 1000 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-1024-1828-BZ-B-CV-R-01I68LL10241828BZBCVR01 | 1024 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-500-1828-BZ-B-CV-R-01I68LL5001828BZBCVR01 | 500 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-100-1828-BZ-B-CV-R-01I68LL1001828BZBCVR01 | 100 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-2500-1828-BZ-B-CV-R-01I68LL25001828BZBCVR01 | 2500 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-2000-1828-BZ-B-CV-R-01I68LL20001828BZBCVR01 | 2000 pulsos/revolución · 18–28 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-1000-1030-BZ-B-CV-R-01I68LL10001030BZBCVR01 | 1000 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-1024-1030-BZ-B-CV-R-01I68LL10241030BZBCVR01 | 1024 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-500-1030-BZ-B-CV-R-01I68LL5001030BZBCVR01 | 500 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-100-1030-BZ-B-CV-R-01I68LL1001030BZBCVR01 | 100 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-2500-1030-BZ-B-CV-R-01I68LL25001030BZBCVR01 | 2500 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-2000-1030-BZ-B-CV-R-01I68LL20001030BZBCVR01 | 2000 pulsos/revolución · 10–30 V · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-1000-5-BZ-B-CV-R-01I68LL10005BZBCVR01 | 1000 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-1024-5-BZ-B-CV-R-01I68LL10245BZBCVR01 | 1024 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · cable de 1 m · IP65 · saída radial · 1 m |
| I/68LL-500-5-BZ-B-CV-R-01I68LL5005BZBCVR01 | 500 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-100-5-BZ-B-CV-R-01I68LL1005BZBCVR01 | 100 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-2500-5-BZ-B-CV-R-01I68LL25005BZBCVR01 | 2500 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · 1 m de cable · IP65 · saída radial · 1 m |
| I/68LL-2000-5-BZ-B-CV-R-01I68LL20005BZBCVR01 | 2000 pulsos/revolución · 5 V ±5 % · bidireccional + cero · Push-pull PRO · 1 m de cable · IP65 · saída radial · 1 m |
| Outras combinacións de resolución, fonte de alimentación, electrónica e conexión están dispoñibles baixo petición: póñase en contacto connosco e confirmaremos a referencia exacta. | |
