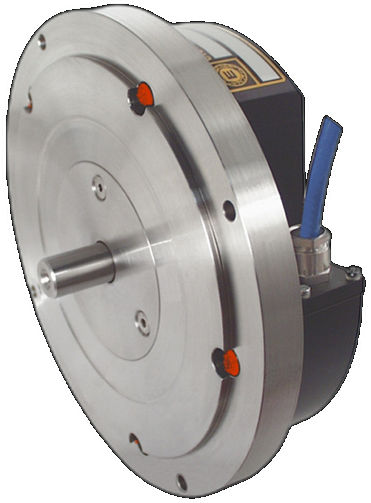

Codificador incremental de alta resolução I/170
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental de alta resolução, SENSORES
El ELCIS 170 (I/170) es un encoder incremental de alta resolución de carcasa Ø170 mm, con centrado Ø140 h6 y de 18000 a 90000 impulsos por vuelta. Está indicado para mesas divisoras y aplicaciones afines.

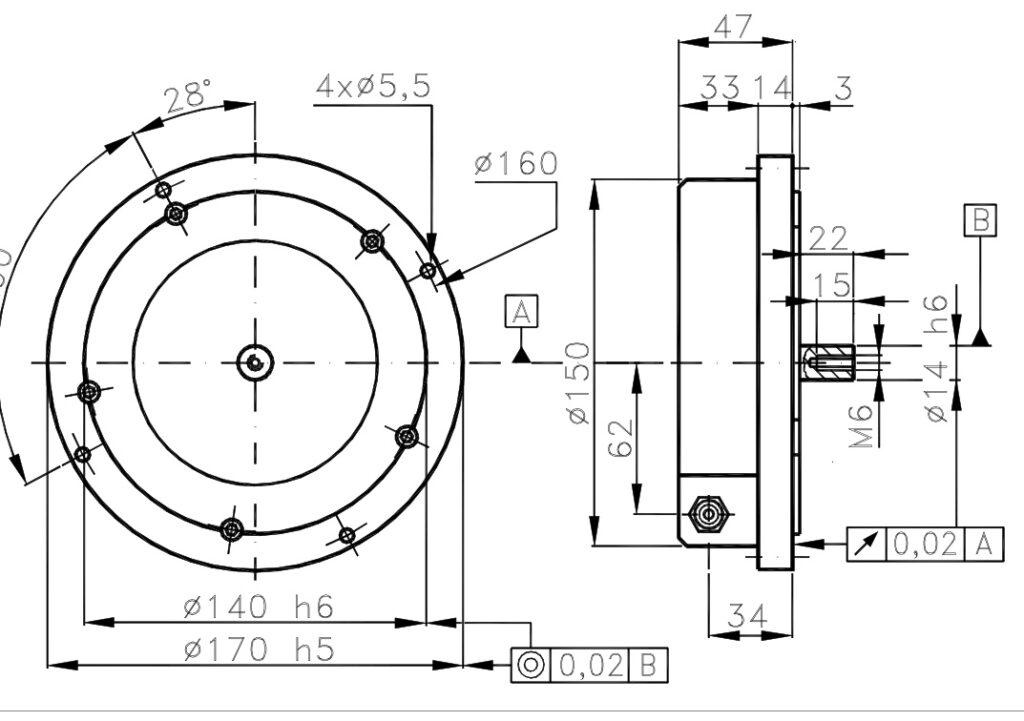

Em uma caixa de Ø170 mm com centragem de Ø140 h6 e exterior de Ø170 h5, o I/170 fornece de 18.000 a 90.000 pulsos por revolução com uma frequência máxima padrão de 100 kHz (1.000 kHz opcional) e eletrônica de saída NPN, PNP, push-pull e drivers 26LS31 ou 88C30.
Base, eje y rodamientos de acero inoxidable con tapa de aluminio anodizado mecanizada a partir de barra. Eje de Ø14 h6, velocidad de hasta 800 rpm continuas en versión de bajo par y protección IP65 en el lado del eje.
- Resolução de 18.000 a 90.000 pulsos por revolução e frequência máxima de até 1000 kHz opcional (100 kHz padrão).
- Base, eixo e rolamentos de aço inoxidável Com tampa de alumínio anodizado usinada a partir de barra de metal.
- Revestimento Ø170 mm com tolerância h5 e centralização frontal de Ø140 h6.
- Saída radial: cabo CV de 1 m IP65 ou conectores CH, CH5 e CH6 de 12 pinos IP67.
Perguntas técnicas frequentes
Quais são as características mecânicas que diferenciam o I/170?
Possui uma base, um eixo Ø14 h6 e rolamentos de aço inoxidável, com uma cobertura de alumínio anodizado usinada a partir de uma barra de metal e um peso de 3000 g.
Quais frequências de operação ele pode atingir?
A versão padrão atinge 100 kHz e oferece opções de alta frequência de 160 kHz, 300 kHz, 500 kHz e até 1000 kHz (1 MHz).
Quais são os níveis de proteção IP que oferece?
Oferece proteção IP65 padrão no lado do eixo (IP53 na versão B de baixo torque); a saída é IP65 com cabo e até IP67 com conectores CH, CH5 e CH6.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Ø170 h5 |
| Peso | 3000 g |
| Eixo | Ø14 h6 aço inoxidável (personalizável mediante solicitação) |
| carga radial/axial máxima. | 3 kg |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP00 a IP67 (consulte a ficha técnica) |
| Alimentação | 5–30 V De acordo com a versão (ver especificações técnicas) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 18.000 a 90.000 |
| Frequência máxima. | 100 kHz (1000 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 • IP53 baixo torque (B) |
| RPM máximo contínuo | 500 padrão · 800 torque baixo (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Personalizável mediante solicitação) |
| Temperatura de armazenamento. | -30 … +85 °C |
| Referência | Configuração |
|---|---|
| I/170-18000-5-BZ-N-CV-RI170180005BZNCVR | 18000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170-18000-824-BZ-B-CV-RI17018000824BZBCVR | 18000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/170-18000-1828-BZ-B-CV-RI170180001828BZBCVR | 18000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/170-18000-1030-BZ-B-CV-RI170180001030BZBCVR | 18000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/170-18000-5-BZ-B-CV-RI170180005BZBCVR | 18000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
