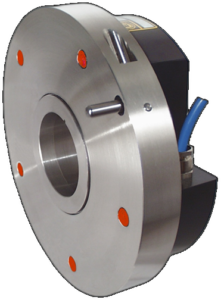

Encoder Incremental Alta Resolución I/170
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Alta Resolución, SENSORES
El ELCIS 170 (I/170) es un encoder incremental de alta resolución de carcasa Ø170 mm, con centrado Ø140 h6 y de 18000 a 90000 impulsos por vuelta. Está indicado para mesas divisoras y aplicaciones afines.
En carcasa Ø170 mm con centrado Ø140 h6 y exterior Ø170 h5, el I/170 proporciona de 18000 a 90000 impulsos por vuelta con frecuencia máxima estándar de 100 kHz (1000 kHz opcional) y electrónica de salida NPN, PNP, push-pull y drivers 26LS31 o 88C30.
Base, eje y rodamientos de acero inoxidable con tapa de aluminio anodizado mecanizada a partir de barra. Eje de Ø14 h6, velocidad de hasta 800 rpm continuas en versión de bajo par y protección IP65 en el lado del eje.
- Resolución de 18000 a 90000 impulsos por vuelta y frecuencia máxima de hasta 1000 kHz opcional (100 kHz estándar).
- Base, eje y rodamientos de acero inoxidable con tapa de aluminio anodizado mecanizada a partir de barra.
- Carcasa de Ø170 mm con tolerancia h5 y centrado frontal de Ø140 h6.
- Salida radial: cable CV de 1 m IP65 o conectores CH, CH5 y CH6 de 12 contactos IP67.
Preguntas Frecuentes Técnicas
¿Qué características mecánicas diferencian al I/170?
Cuenta con base, eje de Ø14 h6 y rodamientos de acero inoxidable, con tapa de aluminio anodizado mecanizada a partir de barra y un peso de 3000 g.
¿Qué frecuencias de trabajo puede alcanzar?
Alcanza 100 kHz en versión estándar y ofrece opciones de alta frecuencia de 160 kHz, 300 kHz, 500 kHz y hasta 1000 kHz (1 MHz).
¿Qué grados de protección IP ofrece?
Ofrece protección IP65 estándar en el lado del eje (IP53 en versión de bajo par B); la salida es IP65 con cable y hasta IP67 con conectores CH, CH5 y CH6.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Ø170 h5 |
| Peso | 3000 g |
| Eje | Ø14 h6 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 3 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 a IP67 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 18000 a 90000 |
| Frecuencia máx. | 100 kHz (1000 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP65 estándar · IP53 bajo par (B) |
| RPM máx. continuas | 500 estándar · 800 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/170-18000-5-BZ-N-CV-RI170180005BZNCVR | 18000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170-18000-824-BZ-B-CV-RI17018000824BZBCVR | 18000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/170-18000-1828-BZ-B-CV-RI170180001828BZBCVR | 18000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/170-18000-1030-BZ-B-CV-RI170180001030BZBCVR | 18000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/170-18000-5-BZ-B-CV-RI170180005BZBCVR | 18000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
