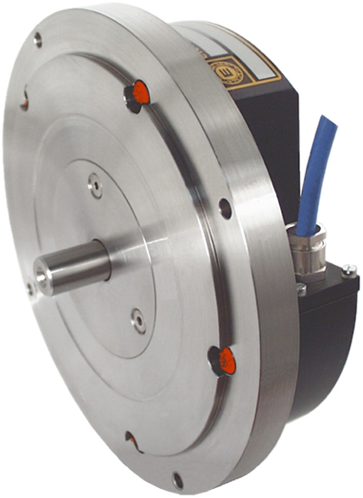

I/170 Bereizmen Handiko Kodetzaile Inkrementala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Bereizmen handiko kodetzaile inkrementala, SENTOREAK
El ELCIS 170 (I/170) es un encoder incremental de alta resolución de carcasa Ø170 mm, con centrado Ø140 h6 y de 18000 a 90000 impulsos por vuelta. Está indicado para mesas divisoras y aplicaciones afines.
En carcasa Ø170 mm con centrado Ø140 h6 y exterior Ø170 h5, el I/170 proporciona de 18000 a 90000 impulsos por vuelta con frecuencia máxima estándar de 100 kHz (1000 kHz opcional) y electrónica de salida NPN, PNP, push-pull y drivers 26LS31 o 88C30.
Base, eje y rodamientos de acero inoxidable con tapa de aluminio anodizado mecanizada a partir de barra. Eje de Ø14 h6, velocidad de hasta 800 rpm continuas en versión de bajo par y protección IP65 en el lado del eje.
- Ebazpena 18000tik 90000ra bitarteko pultsuak biraketa bakoitzeko eta gehienezko maiztasuna 1000 kHz aukerakoa (100 kHz estandarra).
- Base, eje y rodamientos de altzairu herdoilgaitza con tapa de aluminio anodizado mecanizada a partir de barra.

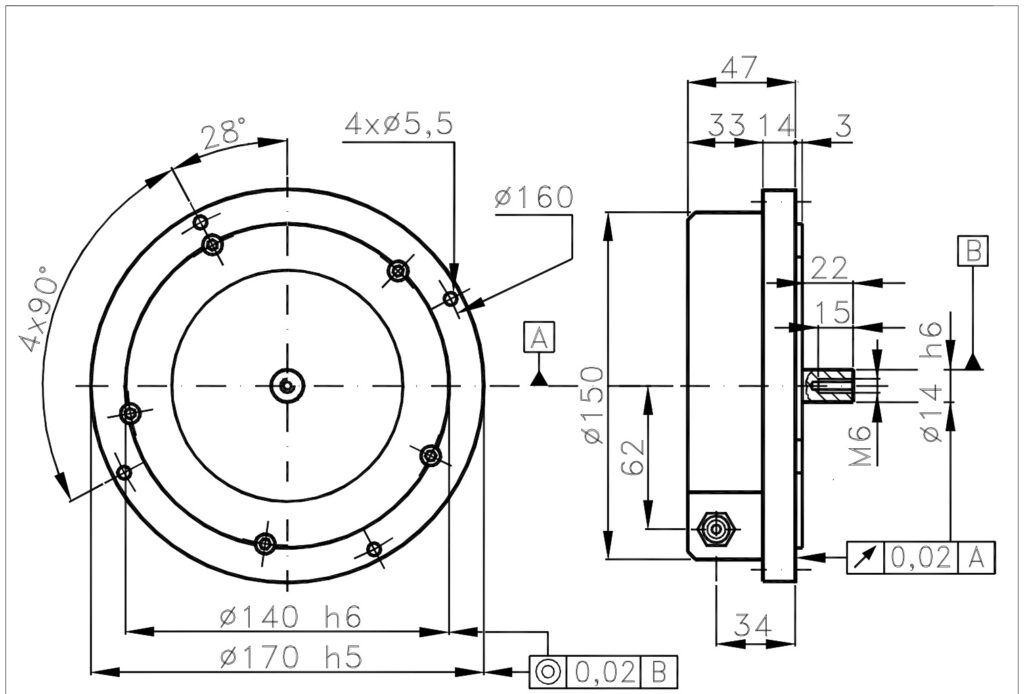

- Karkasa Ø170 mm tolerantziarekin. h5 eta aurrealdeko erdigunea Ø140 h6.
- Salida radial: cable CV de 1 m IP65 o conectores CH, CH5 y CH6 de 12 contactos IP67.
Maiz egiten diren galdera teknikoak
Zein ezaugarri mekaniko bereizten du I/170a?
Cuenta con base, eje de Ø14 h6 y rodamientos de acero inoxidable, con tapa de aluminio anodizado mecanizada a partir de barra y un peso de 3000 g.
Zein funtzionamendu-maiztasun lor ditzake?
Bertsio estandarrean 100 kHz-ra iristen da eta 160 kHz, 300 kHz, 500 kHz eta 1000 kHz-raino (1 MHz) maiztasun handiko aukerak eskaintzen ditu.
Zein IP babes-balorazio eskaintzen ditu?
Ofrece protección IP65 estándar en el lado del eje (IP53 en versión de bajo par B); la salida es IP65 con cable y hasta IP67 con conectores CH, CH5 y CH6.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Ø170 h5 |
| Pisua | 3000 g |
| Ardatza | Ø14 h6 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 3 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP00tik IP67ra (ikusi fitxa teknikoa) |
| Elikadura | 5–30 V bertsioaren arabera (ikusi zehaztapen teknikoak) |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 18000tik 90000ra |
| Gehienezko maiztasuna. | 100 kHz-ko (1000 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra · IP53 momentu baxua (B) |
| gehienezko RPM jarraitua | 500 estandarra · 800 momentu baxua (tarteka: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze Tenperatura. | -30 … +85 °C |
