Codificador de barramento de campo absoluto A/958SD
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador Absoluto, Barramento de campo do codificador absoluto, SENSORES

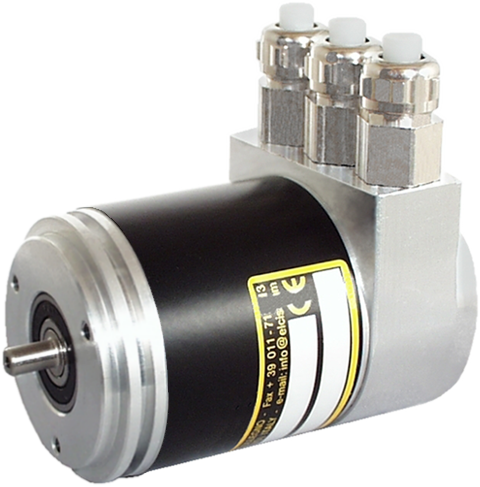

O A/958SD é um encoder absoluto compacto em uma caixa muito robusta de Ø58 mm, com interface DeviceNet. Ele é montado em servomotores usando clipes ou parafusos frontais e oferece alta resolução com uma excelente relação custo-benefício.
O A/958SD é um encoder absoluto de uma ou múltiplas voltas com interface DeviceNet (D2) e transceptor CAN ISO 11898, apresentando taxas de transmissão programáveis. Permite a seleção de 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 1, 4096 ou 16384 revoluções, com um máximo de 30 bits de código binário. Inclui dois LEDs indicadores de status e utiliza tecnologia SMD.

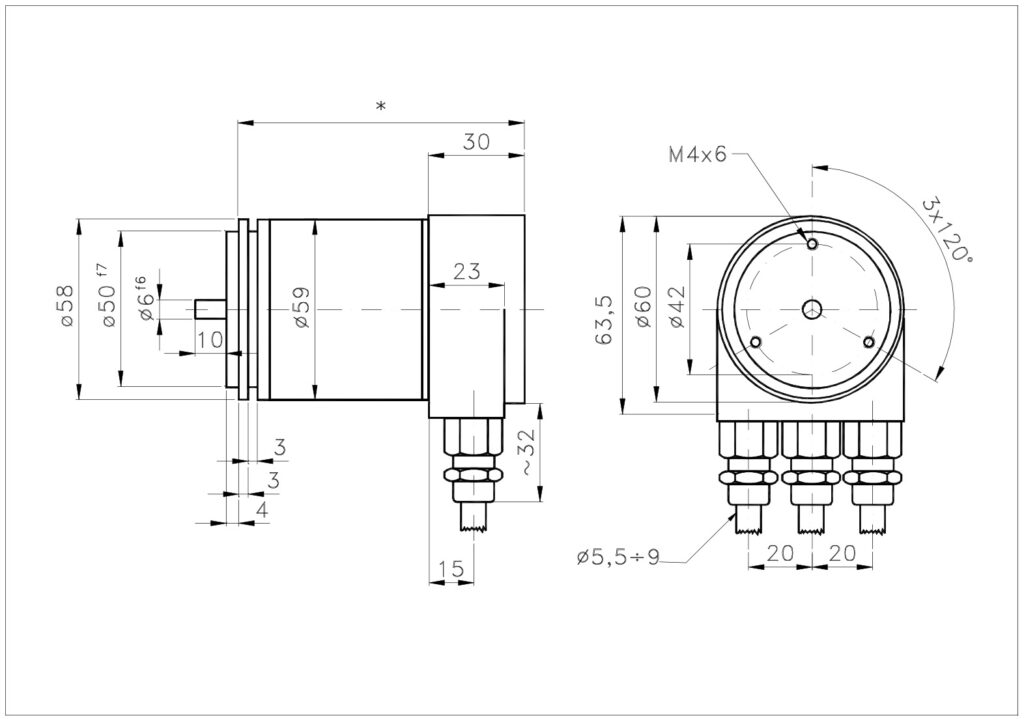

Construído com uma carcaça de alumínio de Ø58 mm e um eixo de aço inoxidável f6 de Ø6 (Ø10 opcional), suporta cargas axiais e radiais de 40 e 110 N. Possui proteção IP64 no lado do eixo (IP66 na versão selada), suporta impactos de 30 G e vibrações de 10 G e opera de -40 a +85 °C. Disponível em guemisa.es.
- Interface DeviceNet (D2) com transceptor CAN ISO 11898.
- Resolução de até 16 bits por turno e 30 bits em 16384 voltas.
- Velocidade de transmissão programável e 2 LED do estado.
- Nutrição 10–30 V CC com consumo máximo de 2,5 W.
Perguntas técnicas frequentes
Quais resoluções e rotações podem ser configuradas para o A/958SD?
Permite escolher 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 1, 4096 ou 16384 revoluções, com uma resolução máxima de 30 bits a 16384 revoluções.
Quais parâmetros são programáveis na interface DeviceNet?
Sentido de rotação (complementar), resolução total, resolução por revolução, valor predefinido e modo de transmissão: modo polling, modo cíclico ou modo cosseno.
Quais conexões estão disponíveis?
3 prensa-cabos IP65 (3PG), 3 prensa-cabos de aço IP65 (3PG-VA), 2 prensa-cabos IP65 Ø 9–13 mm (2M20) e conector redondo de 5 pinos IP65 (1BW).
Propriedades
| Recurso | Especificação |
|---|---|
| Habitação | Alumínio (outros disponíveis mediante solicitação) |
| Peso | 550 g volta única · 600 g voltas múltiplas |
| Eixo | Aço inoxidável Ø6 f6 (opcional Ø10) |
| carga axial/radial máxima. | 40 / 110 N |
| Proteção do lado da saída | IP65 dependendo da conexão |
| proteção lateral do eixo | Padrão IP64 · Vedação IP66 |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência a impactos/vibrações | 30G (11ms) 10G (10–1000Hz) |
| Fonte de alimentação / consumo máximo. | 10–30 V CC · 2,5 W |
| Frequência máxima. | 800 kHz |
| Temperatura de operação/armazenamento | -40 … +85 °C / -40 … +85 °C |
| Código de saída | Binário |
| Precisão da divisão | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Resolução máxima. | 16 bits/volta · 30 bits em 16384 voltas |
| Interface | DeviceNet (D2) · Transceptor CAN ISO 11898 · Velocidade de transmissão programável |
