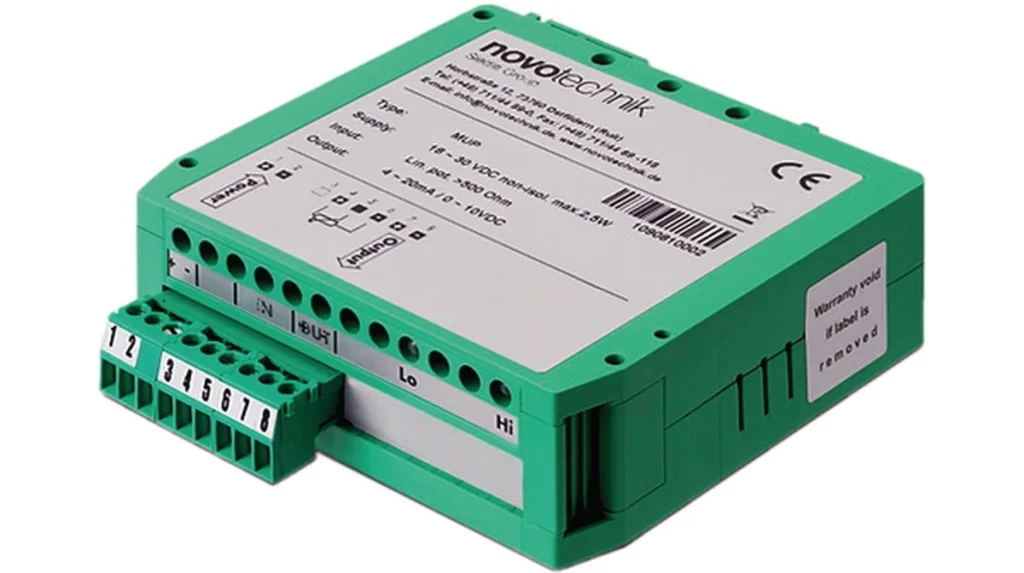

Novotechnik MUP080 | Convertidor de señal 0-10 V y 4-20 mA
El MUP080 de Novotechnik es un convertidor de señal para sensores potenciométricos lineales y rotativos que transforma la señal de un potenciómetro en una salida industrial normalizada de 0…10 V o 4…20 mA. Esta conversión facilita la integración de potenciómetros en sistemas de automatización, PLC, adquisición de datos, control de procesos e instrumentación industrial.
Su circuito de entrada de alta impedancia capta la señal del cursor del potenciómetro prácticamente sin carga, preservando la precisión, linealidad y estabilidad del sensor conectado. Esta característica permite aprovechar plenamente las prestaciones de los sensores potenciométricos de precisión, tanto en aplicaciones de desplazamiento lineal como de posición angular.
El MUP080 incorpora una referencia interna de 10 VDC para alimentar el potenciómetro conectado y dispone de una alimentación amplia de 18…30 VDC. Su diseño compacto para montaje en carril DIN EN 50022 de 35 mm facilita la instalación en cuadros eléctricos, armarios de control y sistemas industriales descentralizados.
Gracias a su linealidad típica de ±0,1 %, bajo coeficiente térmico de 20…25 ppm/K y tiempo de respuesta de 1 ms, el convertidor de señal MUP080 proporciona una conversión estable, rápida y precisa de la señal de medida. Está especialmente indicado para aplicaciones industriales donde se requiere convertir una señal potenciométrica en una señal estándar compatible con PLC, indicadores de proceso, registradores, sistemas SCADA y equipos de adquisición de datos.
El convertidor de señal MUP080 es una solución idónea para sensores lineales potenciométricos, sensores rotativos potenciométricos, sistemas de posicionamiento, bancos de ensayo, maquinaria industrial, control de procesos, automatización industrial e integración de señales potenciométricas en entornos de control y supervisión.
Propiedades
| Propiedad | Valor |
|---|---|
| Fabricante | Novotechnik |
| Modelo | MUP080 |
| Tipo | Acondicionador de señal analógico |
| Aplicación | Sensores potenciométricos lineales y rotativos |
| Entrada | Potenciómetro lineal o rotativo |
| Resistencia admisible del potenciómetro | 0,5…100 kΩ |
| Resistencia mínima del potenciómetro | ≥ 500 Ω |
| Referencia interna para potenciómetro | 10 VDC |
| Alimentación | 18…30 VDC |
| Consumo máximo | 30 mA |
| Salida disponible | 0…10 V o 4…20 mA |
| Linealidad típica | ±0,1 % |
| Precisión típica | ±1 % del rango |
| Tolerancia de ganancia | ±1 % |
| Tolerancia de offset | ±1 % |
| Coeficiente térmico típico | 20…25 ppm/K |
| Tiempo de respuesta | 1 ms |
| Carga máxima salida tensión | 1 kΩ |
| Resistencia máxima salida corriente | 500 Ω |
| Protección contra inversión de polaridad | Sí, en líneas de alimentación |
| Tiempo de estabilización | 15 min |
| Montaje | Carril DIN EN 50022 de 35 mm |

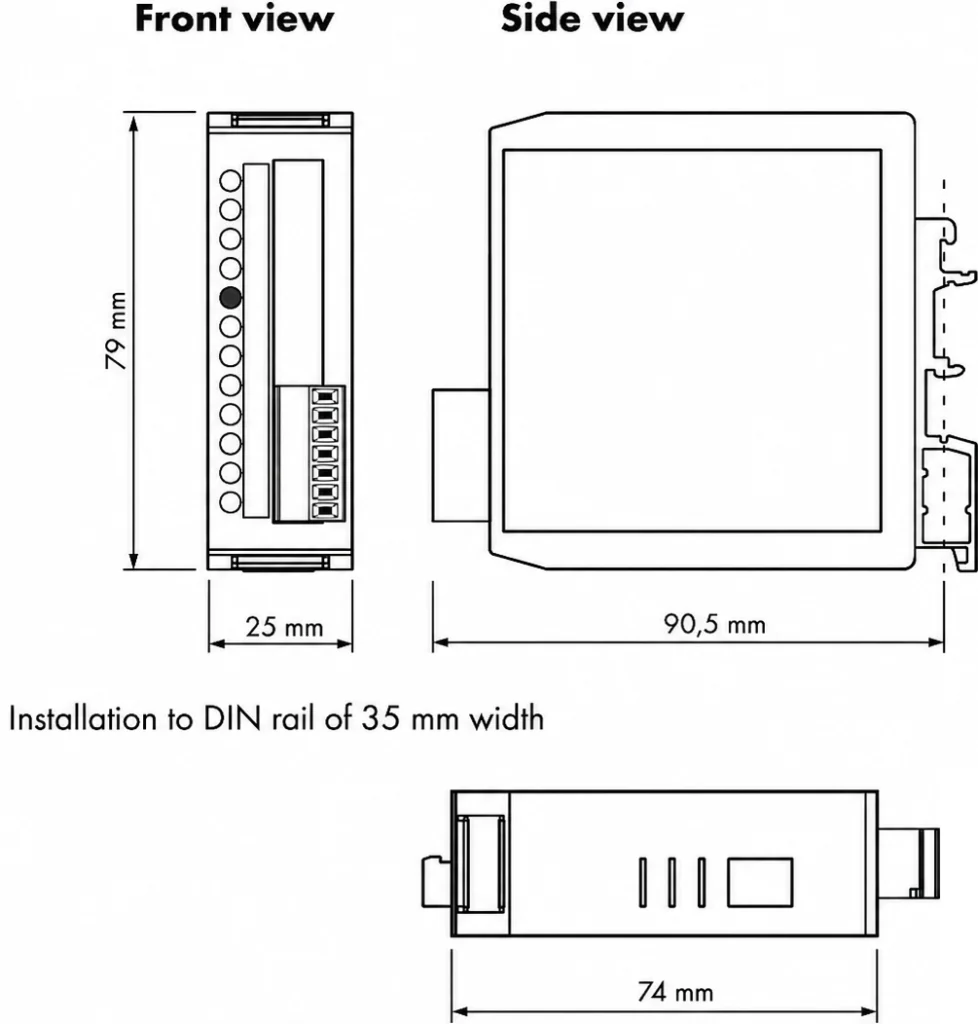

| Dimensiones | 90,5 × 79 × 25 mm |
| Material de carcasa | PA66 UL94V-0 autoextinguible |
| Conexión eléctrica | Bornes atornillados hasta 1,5 mm² |
| Grado de protección | IP20 |
| Temperatura de trabajo | 0…60 °C |
| Temperatura de almacenamiento | -10…+85 °C |
| Compatibilidad electromagnética | EN 61326-1 |
| Seguridad eléctrica | EN 61010-1 |
| Aislamiento dieléctrico | 1,5 kV durante 1 minuto |
Versiones disponibles
| Referencia | Modelo | Salida |
|---|---|---|
| 054220 | MUP-080-111 | 0…10 V |
| 054221 | MUP-080-113 | 4…20 mA |
