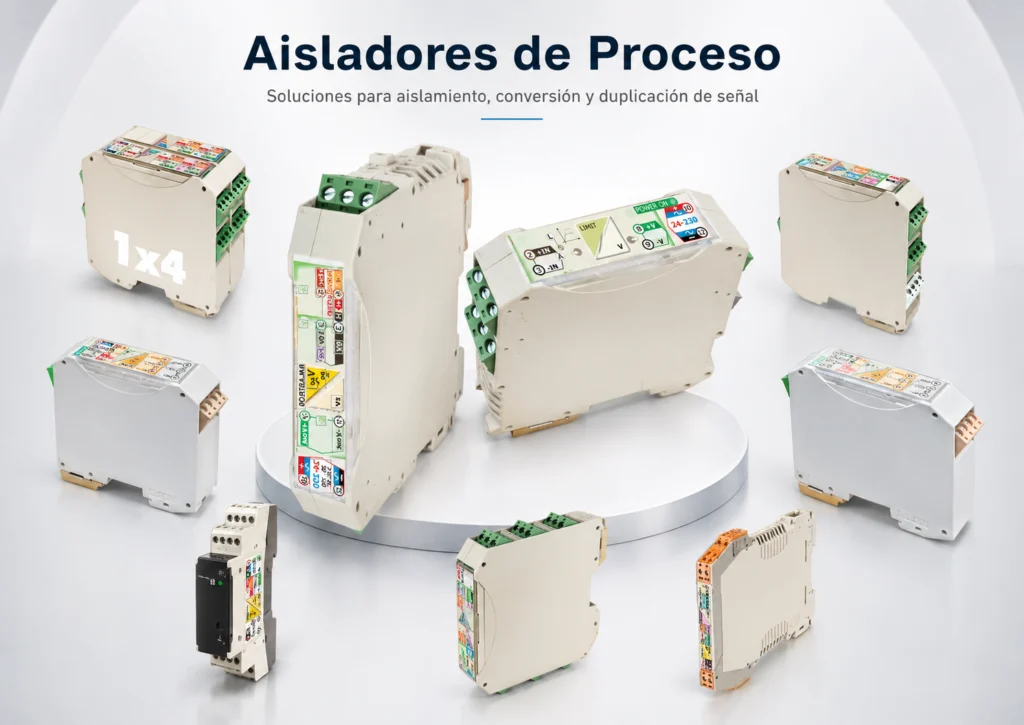

Aisladores de proceso
Aislamiento galvánico para señales de instrumentación y control
Los aisladores de señal y proceso permiten separar eléctricamente sensores, transmisores, equipos de medida, PLC y sistemas de adquisición de datos. El aislamiento galvánico evita la conexión eléctrica directa entre la entrada y la salida, manteniendo la transmisión de la señal de medida.
Estos equipos se utilizan para eliminar bucles de masa, reducir interferencias, proteger las entradas de los sistemas de control y mejorar la estabilidad de las señales en instalaciones industriales.
Señales de entrada y salida
La gama incluye aisladores y convertidores para diferentes señales analógicas y de instrumentación:
- Señales de corriente: 0-20 mA, 4-20 mA y otros rangos de intensidad continua.
- Señales de tensión: 0-10 V, ±10 V, mV y rangos de tensión continua.
- Señales resistivas: potenciómetros, resistencias y sensores de posición.
- Señales de temperatura: PT100, PT1000 y otros sensores resistivos.
- Señales especiales: PWM, tensión e intensidad AC/DC y aplicaciones de alta tensión.
También existen equipos universales configurables que permiten adaptar diferentes rangos de entrada y salida a las necesidades de cada instalación.
Funciones disponibles
Además del aislamiento de una señal entre la entrada y la salida, pueden realizarse otras funciones de acondicionamiento:
- Aislamiento 1:1: reproducción de la señal de entrada manteniendo separación galvánica.
- Conversión de señal: transformación entre corriente, tensión, resistencia u otras señales normalizadas.
- Duplicación: una entrada y dos salidas aisladas para enviar la misma medida a dos sistemas.
- Distribución múltiple: una señal de entrada con cuatro o más salidas independientes.
- Aislamiento multicanal: varios canales independientes integrados en una misma caja.
¿Cuándo se necesita un aislador de señal?
Se recomienda utilizar aislamiento galvánico cuando existen diferencias de potencial entre equipos, bucles de masa, ruido eléctrico o señales inestables. También resulta necesario cuando una misma medida debe enviarse a varios receptores sin que los circuitos interfieran entre sí.
Los aisladores de proceso se emplean habitualmente en automatización industrial, maquinaria, tratamiento de agua, energía, instalaciones fotovoltaicas, procesos químicos, sistemas SCADA y equipos de adquisición de datos.
Cómo seleccionar el aislador adecuado
Para seleccionar el equipo es necesario conocer el tipo y rango de la señal de entrada, la señal de salida requerida, el número de canales o salidas, el tipo de alimentación y el nivel de aislamiento.
También deben comprobarse aspectos como la precisión, el tiempo de respuesta, si la entrada o la salida son activas o pasivas, la alimentación auxiliar y el formato de montaje.
GUEMISA ofrece asesoramiento técnico para seleccionar el aislador galvánico, duplicador o convertidor de señal adecuado para cada sensor, instalación y sistema de control.
¿Qué diferencia existe entre un aislador y un convertidor de señal?
Un aislador reproduce una señal manteniendo separación galvánica entre los circuitos. Un convertidor transforma la señal de entrada en otro tipo o rango de salida. Muchos equipos pueden realizar ambas funciones simultáneamente.
¿Qué diferencia existe entre un aislador y un duplicador?
Un aislador dispone normalmente de una entrada y una salida. Un duplicador recibe una señal y genera dos salidas independientes, permitiendo enviar la misma medida a dos PLC, indicadores, registradores o sistemas de adquisición.
