TRS-0050

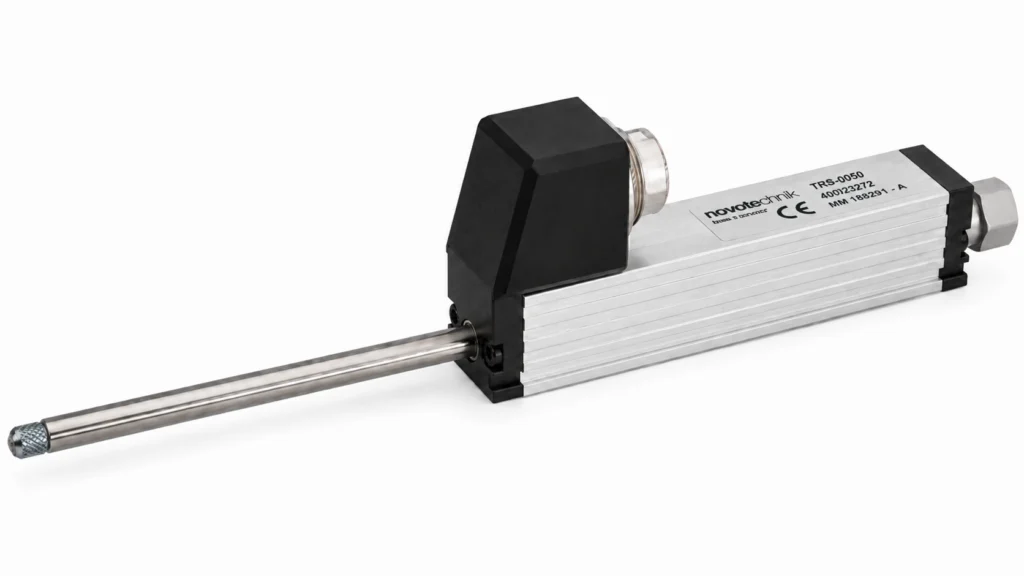

El transductor lineal potenciométrico TRS-0050 de Novotechnik es un sensor tipo palpador con retorno por muelle interno y un recorrido de 0…50 mm, diseñado para la medición precisa de desplazamiento lineal y posición en aplicaciones industriales exigentes, bancos de ensayo, maquinaria de fabricación y aplicaciones de obra civil.

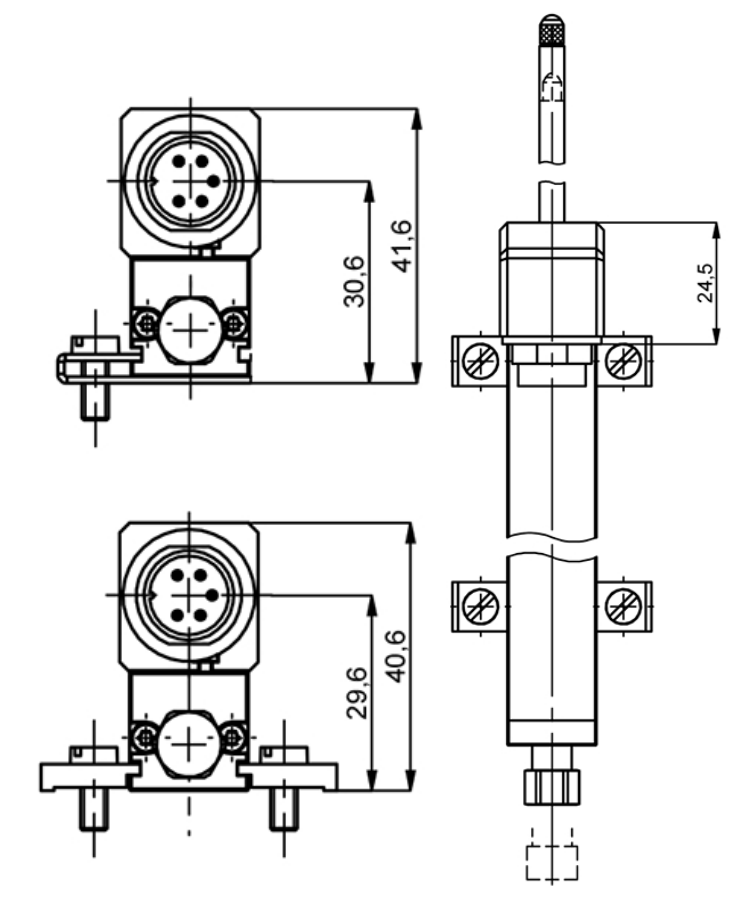

Este sensor lineal potenciométrico Novotechnik TRS-0050, referencia 400023272, pertenece a la serie TR/TRS de Novotechnik. Su diseño compacto de 18 x 18 mm permite integrarlo fácilmente en espacios reducidos, manteniendo una construcción robusta para aplicaciones donde se requiere una medida continua y fiable del desplazamiento del vástago.

La versión TRS-0050 / 400023272 dispone de un rango eléctrico definido de 0…50 mm, conexión mediante conector M16 y una linealidad independiente ≤ ±0,15 % FS. La carrera mecánica es de 55 mm ±1,5 mm, mientras que el rango eléctrico de medición indicado por Novotechnik es de 0…52 mm.

El principio de medida es potenciométrico resistivo, con salida tipo divisor de tensión. El elemento resistivo está fabricado en plástico conductor y el cursor utiliza un sistema multifinger de metal noble con amortiguación elastomérica, proporcionando una señal proporcional al desplazamiento lineal del vástago. Para mantener las prestaciones especificadas, el sensor debe utilizarse como divisor de tensión con carga prácticamente nula sobre el cursor.

Uno de los puntos diferenciales del sensor de desplazamiento lineal TRS-0050 es su varilla de accionamiento soportada por ambos lados mediante cojinetes deslizantes DU. Esta construcción permite soportar fuerzas laterales elevadas en la punta del palpador, algo especialmente útil en aplicaciones con levas, cuñas mecánicas, palpadores o mecanismos con ligeras desalineaciones.

La carcasa está fabricada en aluminio AlMgSi anodizado y el vástago en acero inoxidable AISI 303 / 1.4305, con protección antigiro y rosca interna M2.5 x 6. La punta de palpado incluida es de acero inoxidable con bola metálica endurecida.

A nivel eléctrico, el TRS-0050 trabaja con una resistencia nominal de 5 kΩ, tolerancia de resistencia de ±20 % y tensión máxima de alimentación de 42 VDC. La repetibilidad especificada para la serie es de ≤ ±0,002 mm, con un coeficiente de temperatura típico de 5 ppm/K.

La tecnología de resistencia en plástico conductor proporciona una vida útil superior a 100 millones de movimientos. La frecuencia máxima de operación del modelo TRS-0050 es de 14 Hz, lo que permite trabajar con movimientos rápidos de posición y desplazamiento lineal dentro de los límites especificados por el fabricante.

El sensor está diseñado para entornos industriales con vibraciones y choques mecánicos. La ficha técnica especifica resistencia a vibración según IEC 60068-2-6: 20 g, 5…2000 Hz y resistencia a choque según IEC 60068-2-27: 50 g, 11 ms. La protección del sensor es IP40 según DIN EN 60529, con temperatura de trabajo de -30…+100 ºC para la versión con conector M16.

Por sus características, el Novotechnik TRS-0050 es especialmente adecuado para aplicaciones de medición y control de posición en automatización industrial, maquinaria de fabricación, equipos de ensamblaje, bancos de prueba, equipos de ensayo, instrumentación industrial, aplicaciones médicas y sistemas de automatización de edificios.

Cuando se requiere una señal normalizada para PLC, indicadores o sistemas de adquisición, el TRS-0050 puede combinarse con acondicionadores de señal para obtener salidas industriales como 0…10 V, ±10 V, 0…20 mA o 4…20 mA.
