Encoder Incremental Miniatura I/40F
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORES

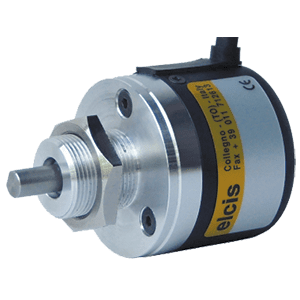

El ELCIS 40F (I/40F) es un encoder incremental miniatura metálico de Ø40 mm con brida roscada 18×1, para usos generales.
Incorpora eje macizo de acero inoxidable de Ø6 h7 (con opción H de Ø8 mm) y permite incorporar retén de aceite Corteco (opción Q) para protección IP65 en el lado del eje. Suministra de 10 a 2500 impulsos por vuelta con frecuencia máxima de respuesta de 180 kHz y compatibilidad con electrónicas NPN, Push-Pull y Line Driver.
Su conexión estándar se efectúa mediante cable radial CVK de 2 metros con salida del encoder IP65, y admite además conectores en el extremo del cable.
- Brida roscada 18×1: carcasa metálica de Ø40 mm con base de aluminio y tapa de acero.
- Opción Q: retén de aceite Corteco, con IP65 en el lado del eje (IP52 estándar).
- Eje de acero inoxidable: eje macizo de Ø6 h7 (o Ø8 mm) con carga máxima de 1 kg.
- Salida radial IP65: conexión por cable radial CVK de 2 m.
Preguntas Frecuentes Técnicas
¿Cómo se fija el encoder I/40F en la máquina?
Se monta mediante su brida roscada 18×1, en una carcasa metálica de Ø40 mm.
¿Qué protección frente a fluidos ofrece la opción Q?
La opción Q incorpora un retén de aceite Corteco, con protección IP65 en el lado del eje (IP52 en la versión estándar).
¿Cuáles son las resoluciones de impulsos disponibles?
Se suministra en resoluciones comprendidas entre 10 y 2500 impulsos por vuelta con una frecuencia máxima de respuesta de 180 kHz.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica Ø40 mm con brida roscada |
| Peso | 150 g |
| Eje | Ø6 h7 (opción Ø8 mm) acero inoxidable |
| Carga radial/axial máx. | 1 kg |
| Eléctrica | |
| Protección lado salida | IP65 con cable CVK (ver ficha técnica) |
| Alimentación | 5 V ±5 % · 12÷24 V (ver ficha técnica) |
| Consumo máx. | 60 mA estándar · 50 mA line driver |
| Impulsos por vuelta | 10 a 2500 |
| Frecuencia máx. | 180 kHz |
| Protección y entorno | |
| Protección lado eje | IP52 estándar · IP65 retén de aceite (Q) |
| RPM máx. continuas | 5000 rpm estándar · 3000 rpm con retén Q (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | -10 … +70 °C |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/H40F6-100-1224-BZ-H-CVK-R-02IH40F61001224BZHCVKR02 | diámetro eje diferente (ø8 mm) · 100 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable radial 2 m · IP65 salida · salida radial |
