Encoder Incremental Miniatura I/40F
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORS

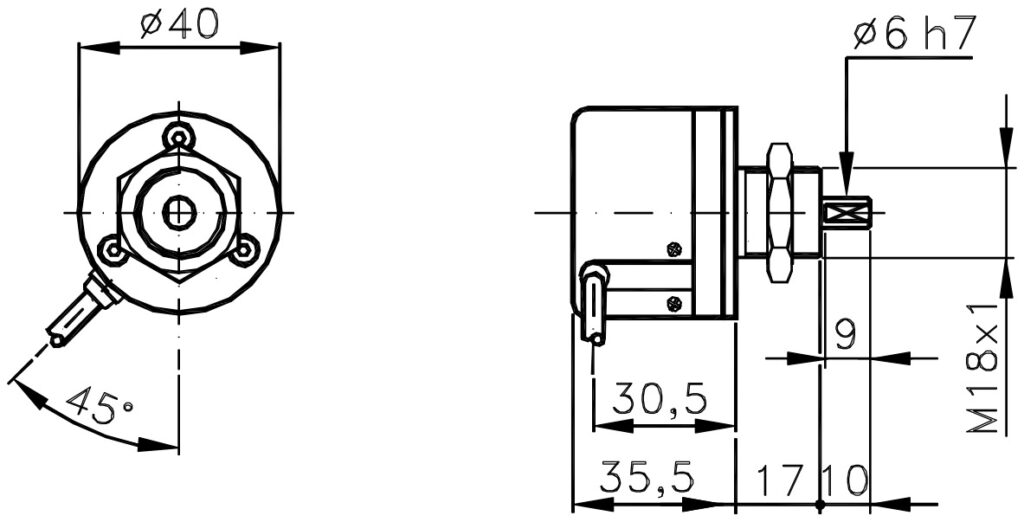

El ELCIS 40F (I/40F) es un encoder incremental miniatura metálico de Ø40 mm con brida roscada 18×1, para usos generales.
Incorpora eix massís d'acer inoxidable de Ø6 h7 (amb opció H de Ø8 mm) i permet incorporar retingues d'oli Corteco (opció Q) per a protecció IP65 al costat de l'eix. Subministra de 10 a 2500 impulsos per volta amb freqüència màxima de resposta de 180 kHz i compatibilitat amb electròniques NPN, Push-Pull i Line Driver.
Su conexión estándar se efectúa mediante cable radial CVK de 2 metros con salida del encoder IP65, y admite además conectores en el extremo del cable.
- Brida roscada 18×1: carcassa metàl·lica de Ø40 mm amb base d'alumini i tapa d'acer.
- Opció Q: retingues d'oli Corteco, amb IP65 al costat de l'eix (IP52 estàndard).
- Eix d´acer inoxidable: eix massís de Ø6 h7 (o Ø8 mm) amb càrrega màxima d'1 kg.
- Sortida radial IP65: connexió per cable radial CVK de 2 m.
Preguntes Freqüents Tècniques
Com es fixa l'encoder I/40F a la màquina?
Es munta mitjançant la seva brida roscada 18×1, en una carcassa metàl·lica de Ø40 mm.
Quina protecció davant de fluids ofereix l'opció Q?
L'opció Q incorpora un retall d'oli Corteco, amb protecció IP65 al costat de l'eix (IP52 a la versió estàndard).
Quines són les resolucions d'impulsos disponibles?
Se subministra en resolucions compreses entre 10 i 2500 impulsos per volta amb una freqüència màxima de resposta de 180 kHz.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Metàl·lica Ø40 mm amb brida roscada |
| Pes | 150 g |
| Eix | Ø6 h7 (opció Ø8 mm) acer inoxidable |
| Càrrega radial/axial màx. | 1 kg |
| Elèctrica | |
| Protecció costat sortida | IP65 con cable CVK (ver ficha técnica) |
| Alimentació | 5 V ±5 % · 12÷24 V (veure fitxa tècnica) |
| Consum màx. | 60 mA estàndard · 50 mA line driver |
| Impulsos per tornada | 10 a 2500 |
| Freqüència màx. | 180 kHz |
| Protecció i entorn | |
| Protecció costat eix | IP52 estàndard · IP65 retingues d'oli (Q) |
| RPM màx. contínues | 5000 rpm estàndard · 3000 rpm amb retingues Q (intermitents: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | -10 … +70 °C |
| Temp. emmagatzematge | -30 … +85 °C |
| Referència | Configuració |
|---|---|
| I/H40F6-100-1224-BZ-H-CVK-R-02IH40F61001224BZHCVKR02 | diámetro eje diferente (ø8 mm) · 100 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable radial 2 m · IP65 salida · salida radial |
