Transductor lineal potenciométrico de vástago LWH
Divisor de tensión | Carrera 50…900 mm | Resolución < 0,01 mm | Vástago M6 | 42 VDC | IP55 | 10 m/s
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Potenciómetro Lineal, SENSORES, Sensores lineales potenciométricos, Transductores Lineales

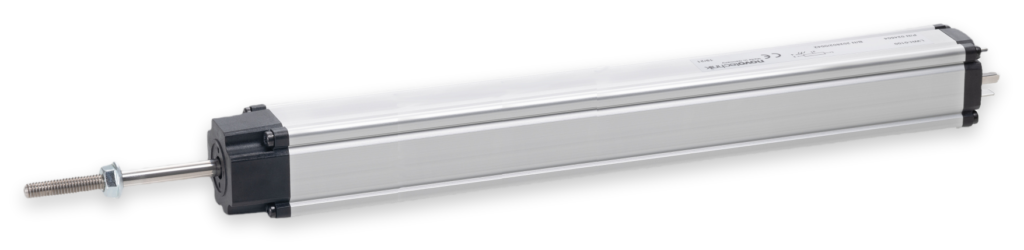

Transductor lineal potenciométrico LWH de Novotechnik. Elemento resistivo de plástico conductor y vástago con cojinete pendular.
Mide de forma directa el recorrido en aplicaciones de indicación o de realimentación de posición. Se monta directamente en el sistema mecánico, sin cremalleras ni mecanismos similares. Las tolerancias ajustadas del perfil extruido y su tratamiento superficial permiten velocidades de trabajo altas con menor desgaste.
Puntos clave
- Elemento resistivo de plástico conductor
- Cursor multidedo de metal precioso, amortiguado por elastómero
- Cojinete delantero pendular: evita el funcionamiento a tirones («stick-slip») con pequeños errores angulares o de paralelismo
- Ranuras de fijación en las cuatro caras: el elemento resistivo puede quedar siempre hacia arriba y las partículas de desgaste no se quedan sobre la pista
- Conexión por conector DIN EN 175301-803
Preguntas Frecuentes Técnicas
¿Cómo se pide el Transductor lineal potenciométrico LWH?
Por ejemplo, LWH-0300 (Art. 400024512) = rango definido 300 mm, 5 kΩ, linealidad independiente ±0,06 %. En la tabla de referencias de esta página están las 26 referencias de pedido con su Art.
¿Qué se suministra con el Transductor lineal potenciométrico LWH?
Se suministra con bridas ajustables (se encajan por cualquier cara), tornillos cilíndricos M4x20 y conector hembra DIN EN 175301-803 para cable Ø 4,7…7 mm, con junta.
¿En qué condiciones trabaja el Transductor lineal potenciométrico LWH?
Temperatura de trabajo: -30…+100 °C. Protección: IP55 con el conector montado.
Propiedades
| Característica | Especificación |
|---|---|
| Datos eléctricos | |
| Señal de salida | Divisor de tensión |
| Rango definido (cota D) | 50…900 mm según modelo |
| Resistencia nominal | 2…10 kΩ según modelo |
| Tolerancia de resistencia | ± 20 % |
| Linealidad independiente | ±0,2…±0,04 % FS según modelo |
| Repetibilidad | ≤ ±0,01 mm |
| Resolución | Mejor que 0,01 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión máx. de alimentación Ub | 42 VDC |
| Coeficiente de temperatura | típ. 5 ppm/K (relación tensión de salida / aplicada) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos ambientales | |
| Velocidad de trabajo máx. | 10 m/s |
| Aceleración de trabajo | 200 m/s² |
| Vibración (IEC 60068-2-6) | 20 g, 5…2000 Hz, Amax = 0,75 mm |
| Choque (IEC 60068-2-27) | 50 g, 11 ms |
| Vida útil | > 100 millones de movimientos, según la aplicación |
| Temperatura de trabajo | -30…+100 °C |
| Protección (DIN EN 60529) | IP55 con el conector montado |
| Datos mecánicos | |
| Carcasa | Aluminio anodizado |
| Vástago | Acero inoxidable AISI 303 (material n.º 1.4305), giratorio, rosca exterior M6 |
| Cojinete | Deslizamiento, pendular |
| Elemento resistivo | Plástico conductor |
| Cursor | Multidedo de metal precioso, amortiguado por elastómero |
| Fuerza de accionamiento horizontal | ≤ 10 N |
| Fuerza de accionamiento vertical | ≤ 10 N |
| Fijación | Bridas ajustables y tornillos cilíndricos M4x20 |
| Par de apriete de la fijación | máx. 200 Ncm |
| Conexión eléctrica | Base de conector DIN EN 175301-803, 4 pines |

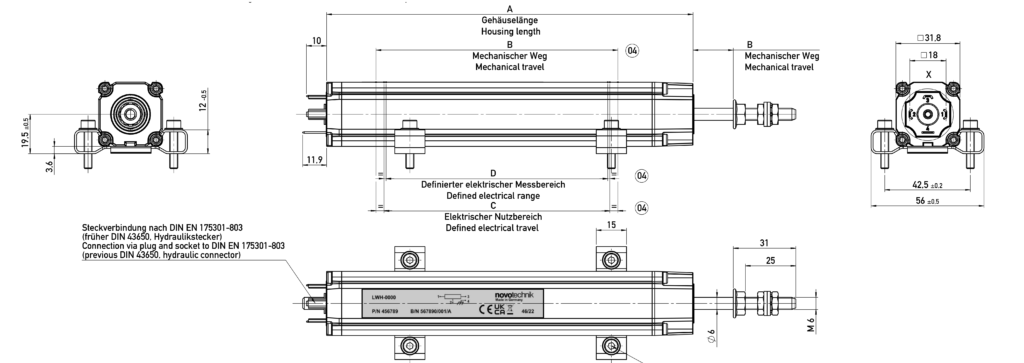

| Referencia | Configuración |
|---|---|
| LWH-0050LWH0050 | Art. 400024502 · D · rango definido (mm): 50 · C · rango eléctrico (mm): 52 · Resistencia (kΩ): 2 · Linealidad (± % FS): 0,2 · A · carcasa (mm): 121 · B · recorrido mec. (mm): 59 · Peso (g): 200 · Vástago con cursor (g): 30 |
| LWH-0075LWH0075 | Art. 400024503 · D · rango definido (mm): 75 · C · rango eléctrico (mm): 77 · Resistencia (kΩ): 3 · Linealidad (± % FS): 0,1 · A · carcasa (mm): 146 · B · recorrido mec. (mm): 85 · Peso (g): 220 · Vástago con cursor (g): 50 |
| LWH-0100LWH0100 | Art. 400024504 · D · rango definido (mm): 100 · C · rango eléctrico (mm): 102 · Resistencia (kΩ): 3 · Linealidad (± % FS): 0,1 · A · carcasa (mm): 171 · B · recorrido mec. (mm): 110 · Peso (g): 250 · Vástago con cursor (g): 55 |
| LWH-0110LWH0110 | Art. 400024560 · D · rango definido (mm): 110 · C · rango eléctrico (mm): 112 · Resistencia (kΩ): 3 · Linealidad (± % FS): 0,1 · A · carcasa (mm): 182 · B · recorrido mec. (mm): 120 · Peso (g): 265 · Vástago con cursor (g): 57 |
| LWH-0130LWH0130 | Art. 400024505 · D · rango definido (mm): 130 · C · rango eléctrico (mm): 132 · Resistencia (kΩ): 3 · Linealidad (± % FS): 0,09 · A · carcasa (mm): 201 · B · recorrido mec. (mm): 140 · Peso (g): 290 · Vástago con cursor (g): 60 |
| LWH-0150LWH0150 | Art. 400024506 · D · rango definido (mm): 150 · C · rango eléctrico (mm): 152 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,08 · A · carcasa (mm): 222 · B · recorrido mec. (mm): 161 · Peso (g): 320 · Vástago con cursor (g): 65 |
| LWH-0175LWH0175 | Art. 400024507 · D · rango definido (mm): 175 · C · rango eléctrico (mm): 178 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,07 · A · carcasa (mm): 248 · B · recorrido mec. (mm): 186 · Peso (g): 350 · Vástago con cursor (g): 72 |
| LWH-0200LWH0200 | Art. 400024508 · D · rango definido (mm): 200 · C · rango eléctrico (mm): 203 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,07 · A · carcasa (mm): 273 · B · recorrido mec. (mm): 212 · Peso (g): 380 · Vástago con cursor (g): 78 |
| LWH-0225LWH0225 | Art. 400024509 · D · rango definido (mm): 225 · C · rango eléctrico (mm): 228 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,07 · A · carcasa (mm): 298 · B · recorrido mec. (mm): 237 · Peso (g): 410 · Vástago con cursor (g): 85 |
| LWH-0250LWH0250 | Art. 400024510 · D · rango definido (mm): 250 · C · rango eléctrico (mm): 254 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,07 · A · carcasa (mm): 324 · B · recorrido mec. (mm): 262 · Peso (g): 440 · Vástago con cursor (g): 90 |
| LWH-0275LWH0275 | Art. 400024511 · D · rango definido (mm): 275 · C · rango eléctrico (mm): 279 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,07 · A · carcasa (mm): 349 · B · recorrido mec. (mm): 288 · Peso (g): 470 · Vástago con cursor (g): 95 |
| LWH-0300LWH0300 | Art. 400024512 · D · rango definido (mm): 300 · C · rango eléctrico (mm): 304 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,06 · A · carcasa (mm): 375 · B · recorrido mec. (mm): 313 · Peso (g): 500 · Vástago con cursor (g): 100 |
| LWH-0325LWH0325 | Art. 400024513 · D · rango definido (mm): 325 · C · rango eléctrico (mm): 330 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 400 · B · recorrido mec. (mm): 339 · Peso (g): 530 · Vástago con cursor (g): 105 |
| LWH-0350LWH0350 | Art. 400024561 · D · rango definido (mm): 350 · C · rango eléctrico (mm): 355 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 425 · B · recorrido mec. (mm): 362 · Peso (g): 560 · Vástago con cursor (g): 112 |
| LWH-0360LWH0360 | Art. 400024514 · D · rango definido (mm): 360 · C · rango eléctrico (mm): 366 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 436 · B · recorrido mec. (mm): 374 · Peso (g): 570 · Vástago con cursor (g): 115 |
| LWH-0375LWH0375 | Art. 400024515 · D · rango definido (mm): 375 · C · rango eléctrico (mm): 381 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 451 · B · recorrido mec. (mm): 390 · Peso (g): 590 · Vástago con cursor (g): 120 |
| LWH-0400LWH0400 | Art. 400024516 · D · rango definido (mm): 400 · C · rango eléctrico (mm): 406 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 476 · B · recorrido mec. (mm): 415 · Peso (g): 620 · Vástago con cursor (g): 125 |
| LWH-0425LWH0425 | Art. 400024517 · D · rango definido (mm): 425 · C · rango eléctrico (mm): 432 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 502 · B · recorrido mec. (mm): 440 · Peso (g): 650 · Vástago con cursor (g): 130 |
| LWH-0450LWH0450 | Art. 400024518 · D · rango definido (mm): 450 · C · rango eléctrico (mm): 457 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 527 · B · recorrido mec. (mm): 466 · Peso (g): 680 · Vástago con cursor (g): 135 |
| LWH-0500LWH0500 | Art. 400024520 · D · rango definido (mm): 500 · C · rango eléctrico (mm): 508 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 578 · B · recorrido mec. (mm): 516 · Peso (g): 740 · Vástago con cursor (g): 145 |
| LWH-0550LWH0550 | Art. 400024522 · D · rango definido (mm): 550 · C · rango eléctrico (mm): 559 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 629 · B · recorrido mec. (mm): 567 · Peso (g): 805 · Vástago con cursor (g): 160 |
| LWH-0600LWH0600 | Art. 400024524 · D · rango definido (mm): 600 · C · rango eléctrico (mm): 610 · Resistencia (kΩ): 5 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 680 · B · recorrido mec. (mm): 618 · Peso (g): 870 · Vástago con cursor (g): 170 |
| LWH-0650LWH0650 | Art. 400024526 · D · rango definido (mm): 650 · C · rango eléctrico (mm): 660 · Resistencia (kΩ): 10 · Linealidad (± % FS): 0,05 · A · carcasa (mm): 730 · B · recorrido mec. (mm): 669 · Peso (g): 900 · Vástago con cursor (g): 180 |
| LWH-0750LWH0750 | Art. 400024530 · D · rango definido (mm): 750 · C · rango eléctrico (mm): 762 · Resistencia (kΩ): 10 · Linealidad (± % FS): 0,04 · A · carcasa (mm): 832 · B · recorrido mec. (mm): 770 · Peso (g): 1050 · Vástago con cursor (g): 210 |
| LWH-0800LWH0800 | Art. 400024532 · D · rango definido (mm): 800 · C · rango eléctrico (mm): 813 · Resistencia (kΩ): 10 · Linealidad (± % FS): 0,04 · A · carcasa (mm): 919 · B · recorrido mec. (mm): 858 · Peso (g): 1110 · Vástago con cursor (g): 220 |
| LWH-0900LWH0900 | Art. 400024536 · D · rango definido (mm): 900 · C · rango eléctrico (mm): 914 · Resistencia (kΩ): 10 · Linealidad (± % FS): 0,04 · A · carcasa (mm): 984 · B · recorrido mec. (mm): 923 · Peso (g): 1230 · Vástago con cursor (g): 245 |
