Sensor de Vibración de Triple Salida MTN/1181

Fabricante: Monitran
Categoría: Acelerómetros y Sensores de Vibración, Amplificados, SENSORES

El transductor MTN/1181 es un sensor de vibración industrial avanzado diseñado para proporcionar un diagnóstico mecánico exhaustivo desde un único punto de medición. A diferencia de los acelerómetros convencionales, este dispositivo integra una electrónica de acondicionamiento de señal compleja (Amp) que requiere una alimentación continua de 15 a 24V DC. Esta arquitectura activa permite entregar simultáneamente tres señales procesadas e independientes, facilitando su integración directa en PLCs, sistemas SCADA y plataformas de gestión de edificios (BMS) sin necesidad de módulos convertidores externos.

Técnicamente, el sensor entrega un flujo de datos triaxial a nivel funcional (no geométrico):
1. Salida DC (0-10V) proporcional a la Velocidad RMS (rango estándar 0-25 mm/s), optimizada en la banda de 10 Hz a 1 kHz. Esta señal es el estándar industrial para monitorizar la fatiga estructural y el estado general de la máquina según la normativa ISO 10816.
2. Salida DC (0-10V) proporcional a la Envolvente de Aceleración (Envelope g) (rango 0-10g), una técnica de demodulación crítica para la detección temprana de impactos metálicos, fallos de lubricación y defectos en pistas de rodamientos.
3. Salida Analógica AC de Aceleración (100mV/g), que proporciona la forma de onda bruta de alta fidelidad, permitiendo a los analistas realizar un análisis de espectro detallado (FFT) conectando un colector de datos portátil directamente al sensor.

Alojado en un encapsulado robusto con un grado de estanqueidad IP67 y una masa estructural de 400 gramos, el MTN/1181 garantiza la estabilidad de las tres señales en un rango térmico operativo de 0 a 90 °C, siendo la solución definitiva para sistemas CMS (Condition Monitoring Systems) de alta exigencia.

Triple salida simultánea (Amp) para análisis global, predictivo y diagnóstico avanzado.
Procesamiento interno de Envolvente y RMS que descarga de trabajo computacional al PLC receptor.
Interfaces estándar 0-10V DC para una lectura directa e integración industrial simplificada.
Salida AC paralela para rutas de inspección manual sin interrumpir la monitorización continua.

Preguntas Frecuentes Técnicas

1. ¿Necesito un acondicionador de señal externo para conectar al PLC?
No, el MTN/1181 ya procesa internamente la señal (Amp). Sus salidas de Velocidad RMS y Envolvente entregan directamente de 0 a 10V DC, listas para ser conectadas a cualquier tarjeta de entrada analógica estándar de un PLC.
2. ¿Puedo leer la salida AC mientras el PLC está monitorizando el 0-10V?
Sí, los tres canales son completamente independientes y se transmiten en paralelo. Un analista puede conectar su analizador FFT a la salida AC sin afectar a las lecturas DC que está registrando el sistema de control.
3. ¿Requiere alimentación IEPE estándar?
No, debido a su electrónica interna de triple canal, requiere una fuente de alimentación independiente de 15 a 24V DC (consumo aprox. 10mA), distinta del estándar de corriente constante de 4mA usado en sensores básicos.

Propiedades

Característica	Especificación Técnica
Tecnología	Acelerómetro Integrado con Procesamiento de Señal (Amp)
Salida 1: Velocidad RMS	0 a 10V DC (Rango estándar 0 a 25 mm/s)
Salida 2: Envolvente (Envelope g)	0 a 10V DC (Rango estándar 0 a 10 g)
Salida 3: Aceleración Analógica	AC Bruta (Sensibilidad estándar 100 mV/g)
Respuesta en Frecuencia (Velocidad)	10 Hz a 1 kHz
Tensión de Alimentación	15 V a 24 V DC
Consumo de Corriente	10 mA (Nominal)
Temperatura de Operación	0 °C hasta +90 °C
Grado de Protección	IP67

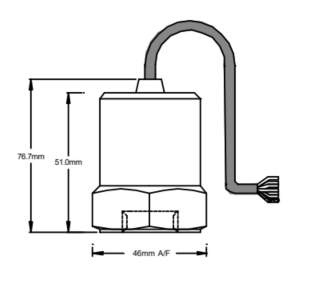

Dimensiones Nominales	46 mm x 46 mm x 76.7 mm (Ancho x Profundo x Alto)
Masa Estructural	400 gramos
Material de la Carcasa	Acero Inoxidable (Stainless Steel)
